Die Druck-Einstellschraube muss dann in die Richtung "-"
gedreht werden. Jede Drehung um 360° verringert die
Wasserhöhe um 2 m (0,2 bar).
Wenn der Einschaltdruck in der Nähe des Maximaldrucks der
Pumpe liegt, startet die Pumpe häufig. Sie kann dann nicht
angehalten werden. Die Druckregelung leuchtet grün, rot und
gelb. Die Druck-Einstellschraube muss dann um das 2,5-fache
in Richtung "-" gedreht werden. Die Wasserhöhe verringert sich
um etwa 5 m (0,5 bar).
Montage und Anschluss
Warnung vor elektrischer Spannung
Berühren Sie den Netzstecker nicht mit feuchten oder
nassen Händen.
Hinweis
Nehmen Sie die Elektronikkarte niemals aus dem
Schaltkasten. Das Beschriftungsdiagramm im
Klemmblock zeigt Ihnen, wie Sie den richtigen
Anschluss einrichten. Ein falscher Anschluss kann zu
Beschädigungen des Gerätes führen.
1. Trennen Sie die anzuschließende Pumpe von der
Netzspannung. Schalten Sie dazu die Pumpe aus und
ziehen Sie den Netzstecker aus der Netzsteckdose.
2. Öffnen Sie einen Verbraucher am Ende der Druckseite,
z. B. den Wasserhahn oder die Gartenspritze, sodass der
noch vorhandene Druck abgebaut wird.
Hinweis
Montieren Sie den Druckschalter nicht auf der
Saugseite der Pumpe!

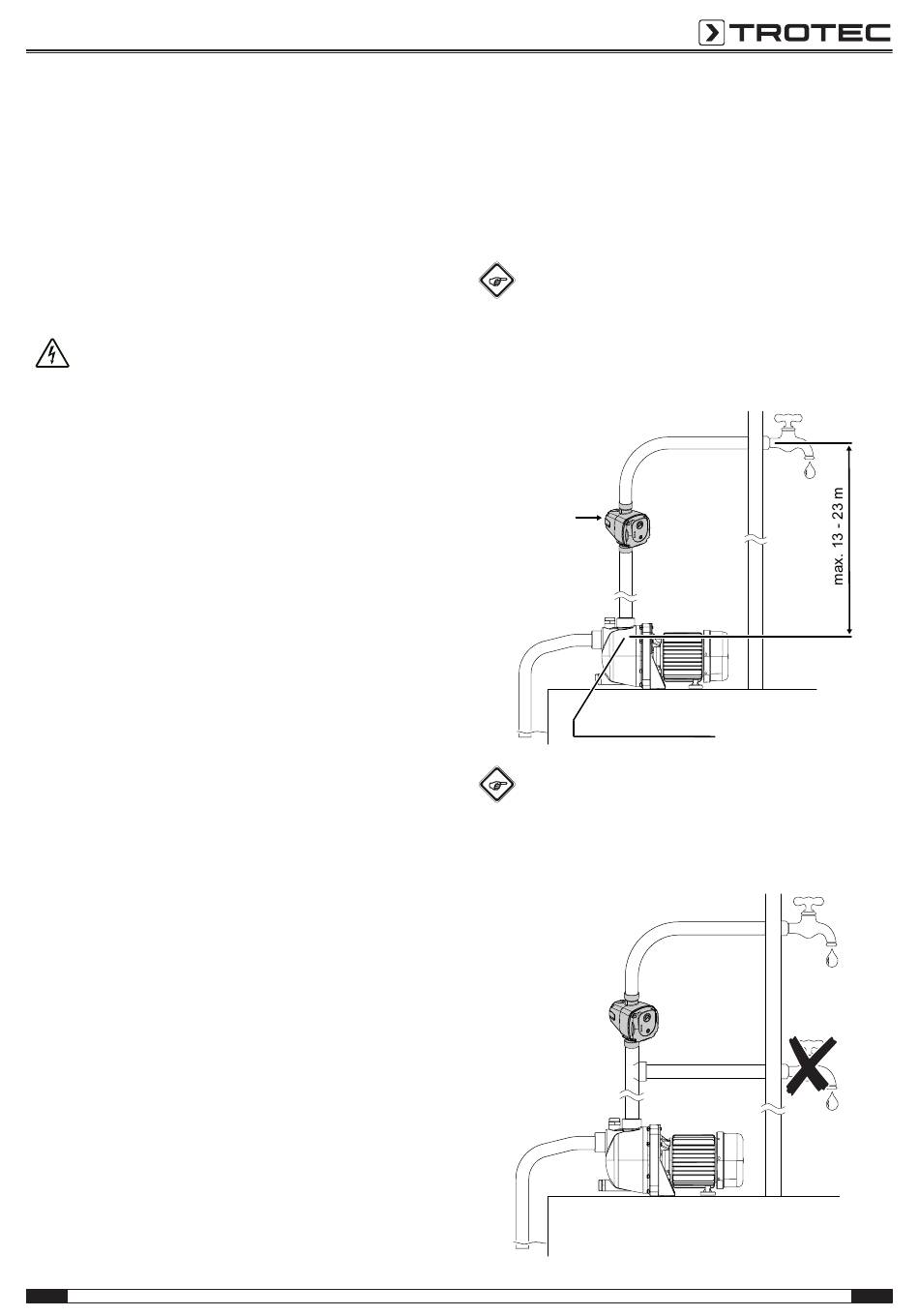

3. Installieren Sie das Gerät zwischen der Pumpe und der
Verbraucherseite. Beachten Sie dabei:
- Verwenden Sie ggf. geeignete Verbinder und Schläuche/
Leitungen.
- Achten Sie auf die korrekte Flussrichtung.
- Verbinden Sie den Wassereingang des Gerätes mit der
Pumpe und den Wasserausgang mit der Verbraucherseite.
- Das Gerät verfügt über 1"-Außengewinde. Der
Durchmesser der angeschlossenen Leitungen sollte nicht
kleiner sein.
4. Bei dem Modell
TDP DS
von einer Elektro-Fachkraft anschließen. Schaltpläne zum
richtigen Anschluss finden Sie im Kapitel Schaltplan.
Bei dem Modell
TDP DSA
der Pumpe mit dem Pumpenanschluss des Druckschalters.
Hinweis
Die Stromversorgung der Pumpe muss über den
Druckschalter erfolgen. Schließen Sie die Pumpe nicht
mehr an eine installierte Netzsteckdose an!
DE
lassen Sie den Pumpenanschluss
verbinden Sie den Netzstecker
Hinweis
Die 4 Schrauben an der Schalttafel und die beiden
Muttern am Netzkabel (1) und dem
Pumpenanschluss (2) zur Befestigung der Kabel fest
anziehen, um zu verhindern, dass Wasser in den
Schaltkasten eindringen kann und den Schaltkreis
beschädigt.
Info
Zur Unterstützung des Ansaugvorgangs einer Pumpe
ist es hilfreich, den Saugschlauch mit Wasser zu
befüllen. Dazu muss am Ende des Saugschlauchs ein
sog. Rückfluss-Stopp vorhanden sein! Beachten Sie die
Betriebsanleitung der Pumpe.
1,5 - 2,5 bar
Info
Die Höhendifferenz und der Mindestarbeitsdruck p
sind abhängig von dem eingestellten Einschaltdruck
des Druckschalters (s. Kapitel Erforderlicher
Pumpendruck).
Druckschalter TDP DS / TDP DSA
p
= 2,3 - 3,3 bar
min
min
7
