Informationen über das Gerät
Gerätebeschreibung
Der Druckschalter dient zur Steuerung einer Pumpe bei der
Förderung von Brauchwasser für den Haushalt und Garten.
Das Gerät wird zwischen einer Pumpe und einem oder mehreren
Verbrauchern (z. B. einem Wasserhahn oder einer Gartenspritze)
installiert und überwacht den Druck in der Leitung. Fällt der
Druck in der Leitung unter einen vordefinierten Wert, schaltet
das Gerät die Pumpe ein. Dazu muss die elektrische Zuleitung
der Pumpe an den Druckschalter angeschlossen sein. Ist wieder
genügend Druck in der Leitung vorhanden (wenn z. B. der
Wasserhahn geschlossen wurde), erkennt der Druckschalter dies
und schaltet die angeschlossene Pumpe ab.
Das Gerät überwacht auch die Durchflussmenge. Fällt der
Wasserdurchfluss unter einen Wert von 3 l/min (z. B. weil die
Pumpe trocken läuft), schaltet das Gerät die angeschlossene
Pumpe aus.
Eine Restart-Taste am Druckschalter dient dem manuellen
Neustart der angeschlossenen Pumpe (z. B. wenn das Gerät die
Pumpe abschaltet, weil die Pumpe trocken läuft).
Zudem hat das Gerät einen Rückfluss-Stop.
Der Druckschalter darf maximal 15 m unterhalb des höchsten
Verbrauchers angeschlossen werden.
Die Wassertemperatur darf maximal 60 °C betragen.
Das Gerät darf in Anlagen bis zu 10 bar Wasserdruck eingesetzt
werden.
Außerdem ist das Gerät mit einem Manometer ausgestattet.
Die beiden Modelle sind in ihrer Funktion identisch, sie
unterscheiden sich lediglich durch den Pumpenanschluss: Das
Gerät
TDP DS
hat offene Leitungsenden und das Gerät
hat eine Steckerbuchse.

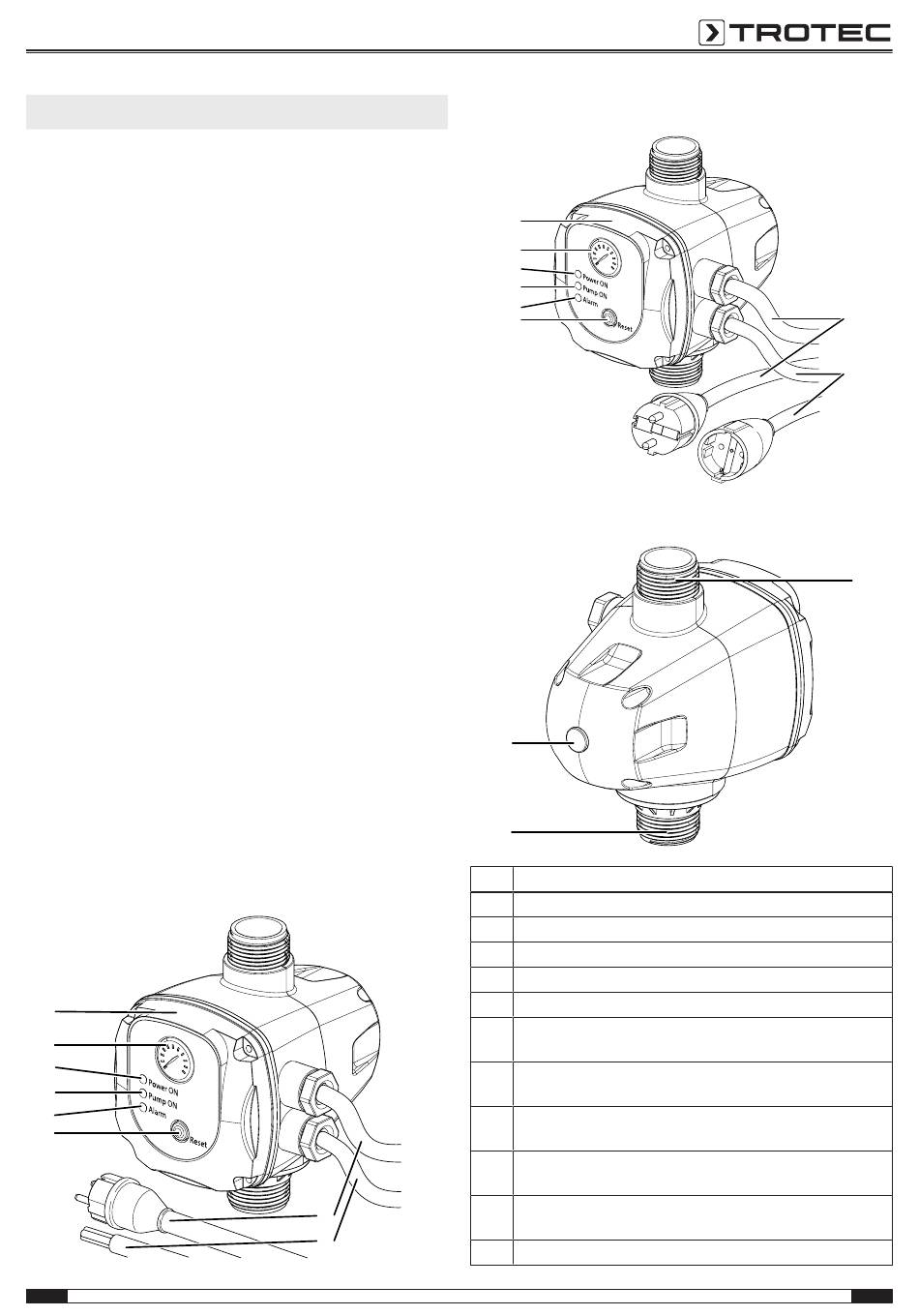

Gerätedarstellung
TDP DS
11
10
9
8
7
6
DE
TDP DSA
Rückansicht
TDP DSA
Nr.
1
2
3
4
5
6
7
8
9
10
1
2
11
Druckschalter TDP DS / TDP DSA
11
10
9
8
7
6
TDP DS
und
TDP DSA
4
5
Bezeichnung / Funktion
Netzkabel
Pumpenanschluss
Anschluss Wasseraustritt mit 1" Außengewinde
Druck-Einstellschraube
Anschluss Wassereintritt mit 1" Außengewinde
Taste Reset
Startet das Gerät nach einer Fehlermeldung neu
LED Alarm
Leuchtet bei einer Störung (rot)
LED Pump On
Leuchtet bei eingeschalteter Pumpe (gelb)
LED Power On
Leuchtet bei eingeschaltetem Gerät (grün)
Manometer
Zeigt den aktuellen Druck an
Schalttafel
1
2
3
3
5
