Jumbrella mit Sonderaustattung Sound oder Wireless-TV
Um Transportschäden im Inneren der Verpackung vorzubeugen, kann die Endmontage des in Bild 01
gezeigten Deckprofils ( Sound-, TV-Konsolen) im Faltgestell nicht werkseits erfolgen. Aus diesem
Grund sind nach Aufstellung & Öffnung des Großschirmes folgende Schritte bauseits durchzuführen:
© 2001-2018 Bahama GmbH Germany. – Etwaige Änderungen, auch ohne vorherige Information, bleiben ausdrücklich vorbehalten. – »BAHAMA« is an internationally Registered
Trademark of BECHER Textil- & Stahlbau GmbH Germany. – This printed publication including its contents and termino-logies – in whole or in excerpt – shall not be copied or
duplicated, nor otherwise be reproduced or made use of without prior written authorization by BECHER Textil- & Stahlbau GmbH Germany. – Updated/re-revised & printed in
Germany 08/2018.

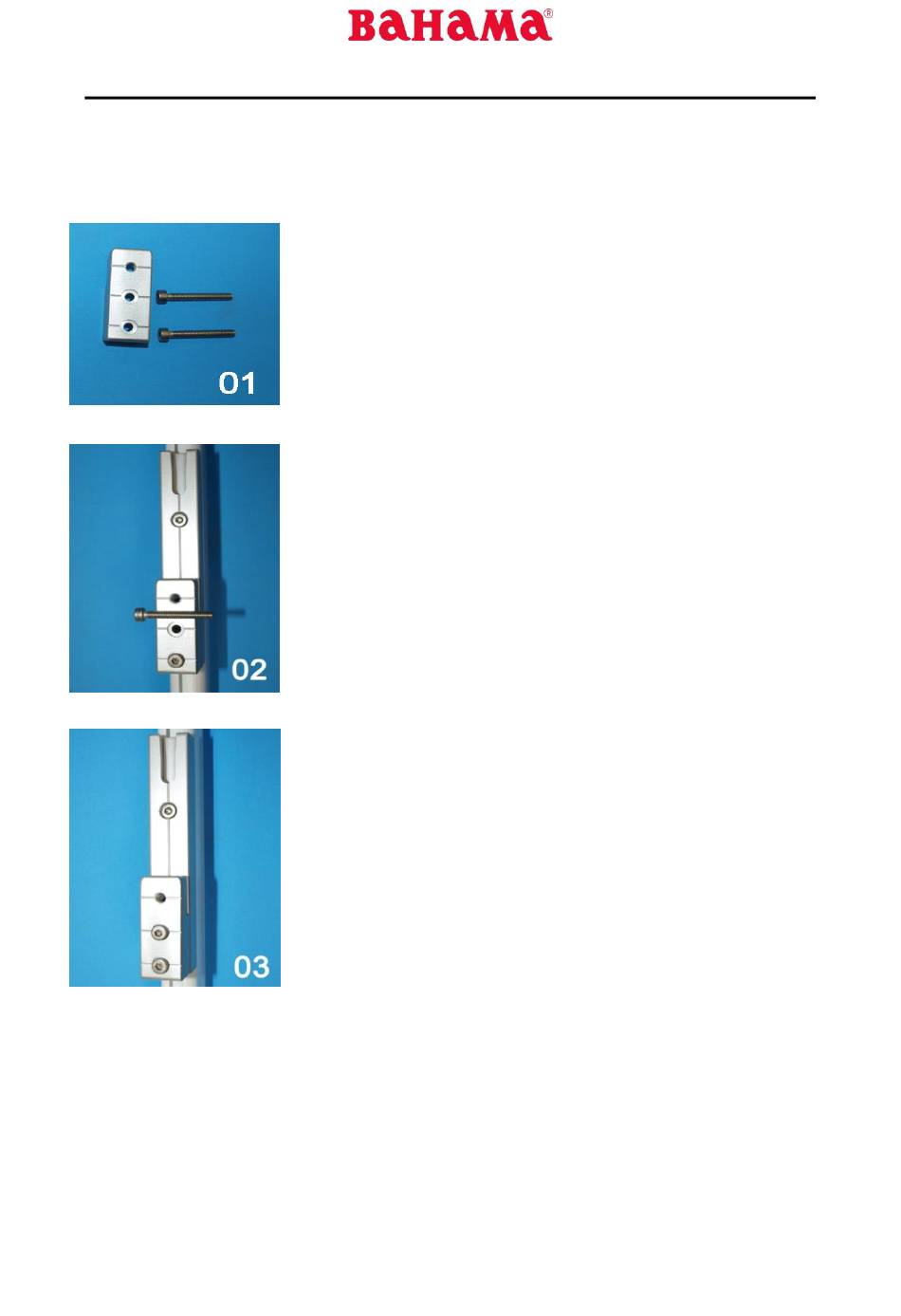

Bild 01 zeigt einen (von insgesamt mindestens vier)
Teilesätzen, wie er für die empfängerseitige Komplettierung der
Gelenkstützen im Schirmgestell benötigt wird. Die Teilesätze
befinden sich in einem Beipack (mit Kopfteller, Zierkugel, etc.)
innerhalb der Transportverpackung des Schirmes. Jeder
Teilesatz besteht aus den nachfolgend aufgeführten
Einzelteilen:
1 St. Deckprofil (Klauenteil) | 2 St. Montageschraube
Setzen Sie das Deckprofil aus Bild 01 auf das bereits fest im
Gelenkstützenprofil montierte „Klemmteil" auf und montieren es
mittels der beiden Montageschrauben.
Im Bild 02 ist eine der beiden Montageschrauben bereits
eingesetzt. Die andere liegt quer, und zwar oberhalb des für sie
vorgesehenen Gewindelochs.
Bild 03 zeigt den fertigen Montagezustand auf der
Gelenkstütze.
Sie können nun die Aufnahmekonsole (mit der montierten
Sound-Endstufe bzw. dem bestellerseitigen Flachbildschirm) in
das im „Klemmteil" vorgesehene Langloch einhängen und mit
der dem Endgerät ( Sound-Endstufe) beigefügten, schwarzen
Kugelkopfschraube am Deckprofil (Klauenteil) fest anziehen.
Bei der Sonderausstattung Wireless-TV ist die schwarze
Kugelkopfschraube dem Beipack zu Bild 01 beigefügt.
