Verwandte Anleitungen für BAHAMA Jumbrella XL
Inhaltszusammenfassung für BAHAMA Jumbrella XL

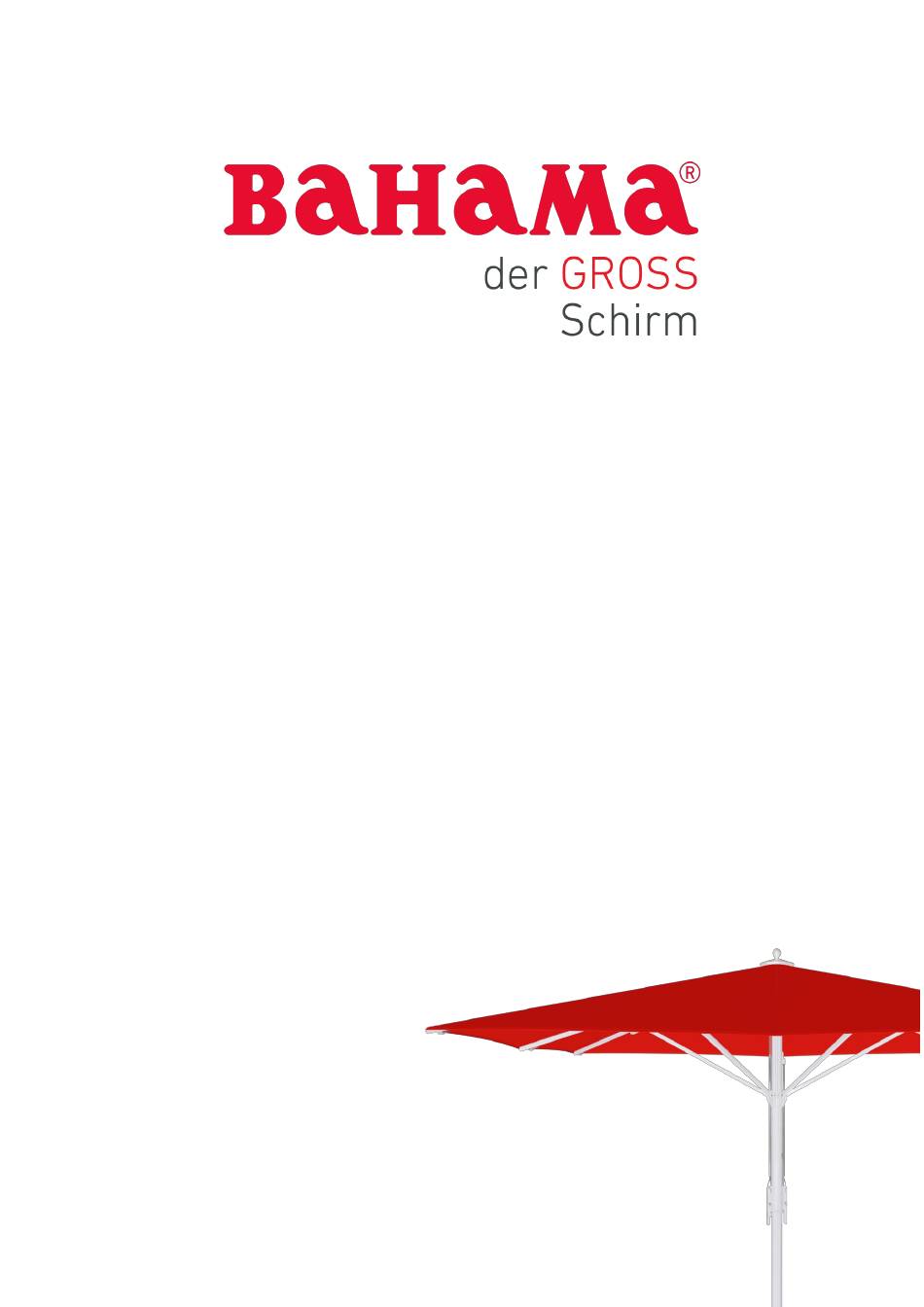

- Seite 1 – Wichtige Informationen – Jumbrella XL © 2019 Bahama GmbH - Germany www.bahama.de...
- Seite 2 Jumbrella XL & Jumbrella Wave Vorbemerkung Mit der Anschaffung eines oder mehrerer Bahama Großschirme haben Sie sich für eine elitäre Markenkonstruktion entschieden. Schon die Höhe Ihrer Investition sollte Grund genug dafür sein, diese Anleitung zu lesen, bevor die Konstruktion überhaupt ausgepackt wird. Sorgfalt schon beim Auspacken, bei der anschließenden Handhabung bis zum und für das...
- Seite 3 Großschirms eingeschoben und mittels einer von außen sichtbaren Montageschraube arretiert. Für die besteller- bzw. anwenderseitige Aufstellung/Installation des Großschirms bleibt dieser werkseitige Vormontage-Status des voll ”eingeschobenen” Adapters nur dann unverändert bestehen, wenn der Großschirm – gleich ob mit oder ohne Bahama- Licht/Sound/Heizstrahler – entweder in einem Bahama Universal-Mobilständer (”mobiler” Schwergewichtsständer) oder in einer bauseits/örtlich fest verankerten, achteckigen Bahama Montagefußplatte des Typs 0334/E installiert wird.
- Seite 4 Klappen Sie den linken Spannhebel nach links so weit heraus, dass die Arretierung(für den geschlossenen Schirm) sichtbar entriegelt ist. 3.6 Nehmen Sie nun den Bahama Swiftgurt (Schnallgurt) ab. Mit Schutzhandschuhen bzw. sauberen Händen die spiralförmig um den Schirmkörper umgewickelten Membrangewebefalten entgegengesetzt zurückwickeln, bis die Membrane neutral, d.h.
- Seite 5 Sie die Endmontage im Fußbereich des Großschirms (unterschiedlich je nach Typ des Verankerungsteils). 3.12 Setzen Sie im Fuß-/Verankerungsbereich des Schirms das Bahama Zylinderschloss ein (bei Universal-Bodenhülse versenkt im ”Schließring”, bei Universal-Mobilständer und Montagefußplatte versenkt im ”Schließblock”). Verriegeln Sie das Schloss, und ziehen Sie den Schlüssel ab.
- Seite 6 © 2001-2018 Bahama GmbH Germany. – Etwaige Änderungen, auch ohne vorherige Information, bleiben ausdrücklich vorbehalten. – »BAHAMA« is an internationally Registered Trademark of BECHER Textil- & Stahlbau GmbH Germany. – This printed publication including its contents and termino-logies – in whole or in excerpt – shall not be copied or duplicated, nor otherwise be reproduced or made use of without prior written authorization by BECHER Textil- &...
- Seite 7 Jumbrella XL Fabrikneue Modelle, werkseits vorgerüstet für Montage in XL-Bodengruppe oder XL-Flachfuß-Konsole Auspack-Anleitung 121228 [Das ”Max.” bezieht sich hierin auf das größte und schwerste Basismodell der XL-Baureihe, den Ø 7,00 m runden!] Max. Bruttogewicht der Transport-Zylinderpackung (einschl. der werks-vormontierten Aufbau-Konsole): ≈ 255 kg.
- Seite 8 © 2001-2018 Bahama GmbH Germany. – Etwaige Änderungen, auch ohne vorherige Information, bleiben ausdrücklich vorbehalten. – »BAHAMA« is an internationally Registered Trademark of BECHER Textil- & Stahlbau GmbH Germany. – This printed publication including its contents and termino-logies – in whole or in excerpt – shall not be copied or duplicated, nor otherwise be reproduced or made use of...
- Seite 9 JUMBRELLA XL Fabrikneue Modelle, werkseits vorgerüstet für Montage im XL-Mobilständer Auspack-Anleitung 120817 [Das ”Max.” bezieht sich hierin auf das größte und schwerste Basismodell der XL-Baureihe, den Ø 7,00 m runden!] Max. Bruttogewicht der Transport-Zylinderpackung (einschl. der werks-vormontierten Köcheraufnahme): 250 kg.
- Seite 10 Standard-2stufige-Zug- stangen. Sicherheitshinweis: Die in dieser Anleitung beschriebenen Arbeiten zum Öffnen und Schließen des Jumbrella XL Großschirms dürfen nur bei Windstille bzw. sehr geringem Wind durchgeführt werden! Bild 01 zeigt den XL-Schirm Rechten Spannhebel öffnen, in entspanntem Zustand,...
- Seite 11 Andrücken in die obere dienungsanleitung in der jeweils geltenden Fas- einschlägigen Herstelleranweisungen in der Raste der Zugstange ein. sung! Selten geschlossene Jumbrella XL Jumbrella-Bedienungsanleitung in der jeweils Großschirme leben länger geltenden Fassung! Selten geschlossene...
- Seite 12 6. Bei einsetzendem Schneefall muss jede Textilrinne grundsätzlich ausgehängt werden. © 2001-2018 Bahama GmbH Germany. – Etwaige Änderungen, auch ohne vorherige Information, bleiben ausdrücklich vorbehalten. – »BAHAMA« is an internationally Registered Trademark of BECHER Textil- & Stahlbau GmbH Germany. – This printed publication including its contents and termino-logies – in whole or in excerpt – shall not be copied or duplicated, nor otherwise be reproduced or made use of without prior written authorization by BECHER Textil- &...
- Seite 13 Anleitung / Inbetriebnahme Jumbrella, Jumbrella Wave und Jumbrella XL Light und Beleuchtung Allgemein: Die folgende Beschreibung gilt für Bahama Light und Bahama Beleuchtung für die Baugruppen Jumbrella, Jumbrella Wave und Jumbrella XL. Inbetriebnahme: 1. Das Großschirmgestell ist mit der Beleuchtung / Light vorgerüstet 2.
- Seite 14 Zone, aber auch auf unterschiedliche Zonen angelernt werden. Zurücksetzen des Controllers: Learning switch so lange drücken bis die Streifen blicken und wieder weiß leuchten Bahama GmbH made in Germany Bedienungsanleitung LED Tel +49 (0)2265 998 0 Gewerbeparkstrasse 34 Stand: 10|2020 info@bahama.de...
- Seite 15 Speicherung abzurufen Erst gewählte Farbe wird mit der zusätzlich gewählten Farbegemischt. Wenn dies nicht gewünscht ist, muss die erste Farbe, durch erneutes drücken dieser, abgewählt werden Bahama GmbH made in Germany Bedienungsanleitung LED Tel +49 (0)2265 998 0 Gewerbeparkstrasse 34 Stand: 10|2020 info@bahama.de...
- Seite 16 App öffnen Klicken Sie: connection with WiFi LED Controller - room und wählen Sie einen Raum aus Frage nach Verbindung mit Controller bestätigen - Setting Bahama GmbH made in Germany Bedienungsanleitung LED Tel +49 (0)2265 998 0 Gewerbeparkstrasse 34 Stand: 10|2020 info@bahama.de...
- Seite 17 Schirm programmiert werden soll. Sie können später die Namen der Räume ändern (z.B. Jumbrella 1, Jumbrella 2, …) und Fotos zur Identifizierung des jeweiligen Schirms festlegen. Bahama GmbH made in Germany Bedienungsanleitung LED Tel +49 (0)2265 998 0 Gewerbeparkstrasse 34 Stand: 10|2020 info@bahama.de...
- Seite 18 Bild aufzunehmen. Sollte eine Verbindung nicht möglich sein drücken Sie bitte für mindestens 3 Sekunden mit einem spitzen Gegenstand den „Learning Switch“ am Steuergerät im Schirm bis die LEDs blinken und wiederholen Sie den Vorgang. Bahama GmbH made in Germany...
- Seite 19 Führen Sie dazu das Kabel rechts neben der Stütze entlang, auf welcher Sie den Strahler montiert haben. Hinweis: Alle vier Buchsen sind mit einer Beschriftung von H1 bis H4 versehen. Bahama GmbH | Gewerbeparkstr. 34 | 51580 Reichshof info@bahama.de | 02265/998-0 | www.bahama.de...
- Seite 20 2 Demontieren der Strahler Führen Sie für das Demontieren der Heizstrahler die Montageschritte 1.1.-1.8. in umgekehrter Reihenfolge aus. Achten Sie darauf, dass die Stromzufuhr des Schirms im Sicherungskasten ausgeschaltet ist. Bahama GmbH | Gewerbeparkstr. 34 | 51580 Reichshof info@bahama.de | 02265/998-0 | www.bahama.de...
-
Seite 21: Öffnen Des Schirms Und Einschalten Der Heizstrahler
Es gibt sechs verschiedene Leistungsstufen:33%, 50%, 66%, 80%, 88%, 100%. ACHTUNG: Wenn die Heizstrahler in Betrieb sind, sollten sie mit nichts in Kontakt kommen, da das Metallgehäuse der Strahler sehr heiß wird. Bahama GmbH | Gewerbeparkstr. 34 | 51580 Reichshof info@bahama.de | 02265/998-0 | www.bahama.de... - Seite 22 Unterzugs befindet. Hinweis: Schieben Sie hierzu die Strahler eventuell weiter nach unten. (Dies ist meistens der Fall wenn die Heizstrahler auf den Diagonalen eines Rechteckschirms montiert sind.) Bahama GmbH | Gewerbeparkstr. 34 | 51580 Reichshof info@bahama.de | 02265/998-0 | www.bahama.de...
-
Seite 23: Übersicht
• Kontrollieren, dass sich die Schrauben der Kipphalterung nicht zu weit lösen • Bei der Demontage der Heizstrahler darauf achten, dass die Stromversorgung des Schirms ausgeschaltet ist Bahama GmbH | Gewerbeparkstr. 34 | 51580 Reichshof info@bahama.de | 02265/998-0 | www.bahama.de... - Seite 24 4. Greifen Sie mit dem freien Arm um den Schirm herum und legen Sie die eine Seite der Hülle um den Schirm, sodass Sie auf dem Kopfteller abgelegt werden kann. Stand: 08/2018 Kontakt: Bahama GmbH | Tel.: 02265/9980 | info@bahama.de www.bahama.de...
- Seite 25 Innenseite der Hülle und sichern Sie ihn oben mit dem Klettverschluss. 8. Schließen Sie die Hülle danach vollständig und knoten sie unten zu. 9. Um die Hülle abzunehmen, führen Sie alle Schritte in der umgekehrten Reihenfolge aus. Stand: 08/2018 Kontakt: Bahama GmbH | Tel.: 02265/9980 | info@bahama.de www.bahama.de...
-
Seite 26: Jumbrella Mit Sonderaustattung Sound Oder Wireless-Tv
Kugelkopfschraube dem Beipack zu Bild 01 beigefügt. © 2001-2018 Bahama GmbH Germany. – Etwaige Änderungen, auch ohne vorherige Information, bleiben ausdrücklich vorbehalten. – »BAHAMA« is an internationally Registered Trademark of BECHER Textil- & Stahlbau GmbH Germany. – This printed publication including its contents and termino-logies – in whole or in excerpt – shall not be copied or duplicated, nor otherwise be reproduced or made use of without prior written authorization by BECHER Textil- &...
