RA Audio RA13.2 Bedienungsanleitung
Inhaltszusammenfassung für RA Audio RA13.2

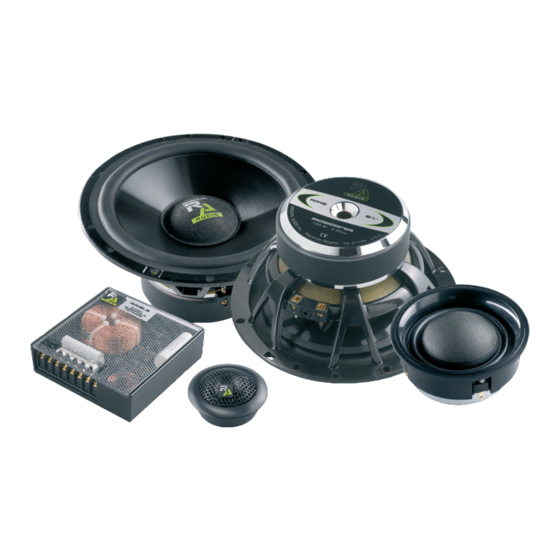

- Seite 1 RA13.2 RA16.2 RA16.3 RA13.2 2-WAY AUDIOPHILE COMPO SET RA16.2 2-WAY AUDIOPHILE COMPO SET RA16.3 3-WAY AUDIOPHILE COMPO SET RA16.3 Manual 1 11.11.2005 10:38:03 Uhr...
-
Seite 12: Lieferumfang
(2) RA13 (13 cm) oder RA16 (16.5 cm) Tiefmitteltöner (2) RA50 51 mm Mitteltonkalotte (nur für RA16.3 Set) (2) RA28 28 mm Kalottenhochtöner (2) RA13.2/RA16.2/RA16.3 Frequenzweiche (2) MassBelt Stahlring (13 cm oder 16.5 cm) (2) Armaturenbrett-Adapter für RA50 (nur RA16.3 Set) (2) Schaumstoffdichtung (2) Montagezubehör für Hochtöner... -
Seite 13: Technische Merkmale / Features - 2-Weg Systeme
■ Angekoppelte mit Wolle bedämpftes Volumen ■ Schwingspule aus kupferbedampftem Aludraht ■ Alu-Schwingspulenträger ■ Dünnflüssiges Ferrofluid FREQUENZWEICHE RA13.2/RA16.2 ■ Bi-Wiring/Bi-Amping Ein- & Ausgänge ■ Pegelanpassung des Hochtonbereiches über 4-stufigen Jumper ■ Pegelanpassung des Präsenzbereiches über 2-stufigen Jumper ■ Fiberglas-Epoxydharz Platine ■... -
Seite 14: Technische Merkmale / Features - 3-Weg System
TECHNISCHE MERKMALE – 3-WEG SYSTEM TIEFMITTELTÖNER RA16 ■ 16cm Euro-DIN Korb aus Alu-Druckguss ■ Hinterlüfteter Korb ■ 15/18 Unzen Strontium-Ferrit Magnet ■ Faraday Kupferring auf Polkern ■ Spritzguss Membrane aus faserverstärktem PP ■ MBR Nitrilgummi-Sicke ■ Nomex™ Zentrierspinne ■ 25mm 2-Lagen Schwingspule ■... -
Seite 15: Montage - Generelle Hinweise
MONTAGE – GENERELLE HINWEISE GENERELLES a Besorgen Sie sich vorab genügend qualitativ hochwertiges Lautsprecherkabel mit einem Querschnitt von 2x2.5mm². Bedenken Sie, dass je nach Montageort der Weichen und des Verstärkers einige Meter Kabel benötigt werden. Dieses Set beinhaltet aus Qualitätsgründen nur die Verlängerungskabel für die beiden Hochtöner (und den Mitteltöner beim RA16.3 Set). -
Seite 16: Installation Tiefmitteltöner
INSTALLATION DER TIEFMITTELTÖNER Dieses Set ist für eine einfache Installation der Tiefmitteltöner in den Originalöffnungen der Fahrzeugtüren vorgesehen. Die Tiefmitteltöner verfügen über genormte Euro-DIN Körbe mit speziellen Aussparungen im Randbereich, was eine passgenaue und schnelle Installation in den meisten Europäischen und Asiatischen Fahrzeugen ermöglicht. -
Seite 17: Anschluss & Montage Der Frequenzweichen
Weichen sollten für die später folgende Einstellung des Hochton- und Mitteltonpegels gut zugänglich bleiben! Vermeiden Sie Montageorte, wo die Frequenzweichen dem Einfluss von Wasser oder starker Feuchtigkeit ausgesetzt sind. Abb.: Frequenzweichen- Anschlüsse RA13.2/RA16.2 Abb.: Frequenzweichen- Anschluss RA16.3 RA16.3 Manual 17 11.11.2005 10:38:12 Uhr... -
Seite 18: Montage Ra28 Hochtöner
MONTAGE DER HOCHTÖNER a Markieren Sie mit einem wasserfesten Filzstift den Ort, wo die Hochtöner montiert werden sollen. Demontieren Sie die Panel oder Oberflächen, in welchen die Hochtöner montiert werden und stellen Sie sicher, dass hinter dem Panel eine Montagetiefe von 28.5 mm vorhanden ist, sonst lässt sich der Hochtöner am Ende nicht bündig einbauen. -
Seite 19: Einstellung Frequenzweiche 2-Weg Sets
Punkte beachtet werden: z Einstellungen am Headunit, wie z.B. EQ, Bass/Höhen oder Loudnessfunktion müssen voher in die jeweilige 0-Stellung / Neutralposition gebracht werden. Abb.: Jumperpositionen RA13.2/RA16.2 JUMPER „MID ATT“ z Der „MID ATT“ Jumper mit den Positionen 0dB und -3dB ermöglicht zwei unterschiedliche Pegel der Widergabe im unteren Hochtonbereich. -
Seite 20: Einstellung Frequenzweiche 3-Weg Set
EINSTELLUNG FREQUENZWEICHE 3-WEG SET Für die abschliessenden Einstellungen an der Frequenzweiche sollten nachfol- gende Punkte beachtet werden: z Einstellungen wie EQ oder Bass/Höhen müssen am Headunit in die jeweilige Mittelstellung / Neutralposition gebracht werden, einschliesslich der Loudness Funktion! Abb.: Jumperposition RA16.3 JUMPER „MID ATT“... - Seite 22 RA16.3 Manual 22 11.11.2005 10:38:18 Uhr...
-
Seite 23: Limited Warranty
GARANTIEBESTIMMUNGEN Radical Audio Inc. gewährt auf dieses Produkt, bzw. seine Einzelteile eine Garantiezeit von ZWEI JAHREN, gültig ab Datum des Kaufbeleges. Diese voll- umfängliche Garantieleistung basiert auf korrekter Installation des Sets durch einen autorisierten Radical Audio Inc. Fachhändler. Die Garantie gewährleistet –...
