Micro COMMUTER Originalbetriebsanleitung
Verwandte Anleitungen für Micro COMMUTER
Inhaltszusammenfassung für Micro COMMUTER
- Seite 33 INHALT Geräteteile Allgemeines Bedienungsanleitung ......................35 Begriffs- und Symbolerklärung ................... 36 Bestimmungsgemäßer Gebrauch Sicherheitshinweise 37 – 40 Hinweise zum Gebrauch Fahrzeugkennung ........................41 Verschleiß ..........................41 Akku Gebrauchshinweise ...................... 41 Diebstahlschutz ........................42 Lagerung ..........................42 Transport des E-Scooters ..................... 43 Nach einem Sturz oder Unfall .....................
- Seite 34 Montage des Kennzeichenhalters ..................53 Fahrprogramme ........................54 Einstellen der Fahrprogramme ................... 54 Akkustandanzeige ........................55 Instandhaltung Instandhaltung des Akkus ....................55 Technische Daten Konformitätserklärung Garantie Abwicklung von Garantieleistungen .................. 58 Umfang der Garantieleistungen ..................58 Garantiebedingungen 58 - 59 Wartungsformular micro-Pass...
-

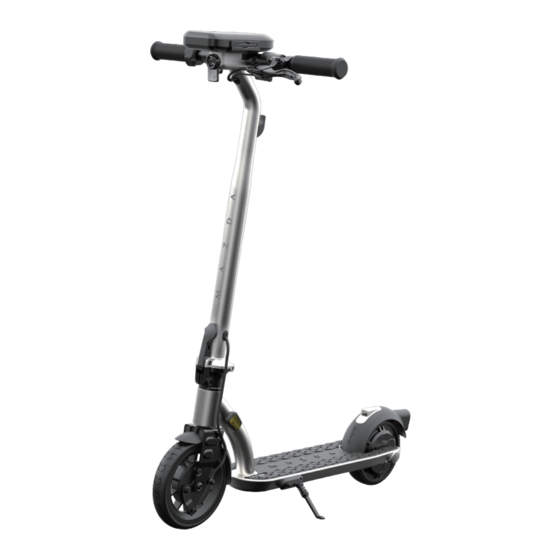

Seite 35: Geräteteile
GERÄTETEILE Akku Lenker Handgriff Handbremse und Klingel Frontlicht Befestigungshaken Lenkstange Bremse Rücklicht Faltmechanismus Motor Trittbrett Kick-Ständer Trommelbremse Standard-Ladegerät Autoladegerät Kennzeichen Tasche (separat erhältlich) (220 V - 25,2 V 1,5 A) (12 V - 25,2 V 2 A) -
Seite 36: Allgemeines
ALLGEMEINES Bedienungsanleitung Dieser Micro Commuter wurde von Micro Mobility Systems Ltd. entwickelt und hergestellt. Lesen Sie diese Bedienungsanleitung und insbesondere die Sicherheitshinweise gründlich durch, bevor Sie den E-Scooter zum ersten Mal verwenden. Bitte beachten Sie auch die im Ausland geltenden und möglicherweise abweichenden Straßenverkehrsregeln für das Fahren von E-Scootern. -
Seite 37: Begriffs- Und Symbolerklärung
Begriffs- und Symbolerklärung Die Sicherheitssymbole dienen dazu, Sie auf mögliche Gefahren aufmerksam zu machen. Lesen Sie die Erklärungen aufmerksam durch und stellen Sie sicher, dass Sie die Sicherheitssymbole verstehen. Die Nichtbeachtung der Sicherheitshinweise kann zu Personen- und/oder Sachschäden führen. Die folgenden Symbole und Signalworte werden in dieser Originalbedienungsanleitung, auf dem E-Scooter oder auf der Verpackung verwendet: WARNUNG Kennzeichnet eine mögliche Gefährdung mit mittlerem Risiko, die bei... -
Seite 38: Bestimmungsgemäßer Gebrauch
BESTIMMUNGSGEMÄSSER GEBRAUCH ● Der E-Scooter ist ausschließlich für den Gebrauch als Scooter auf befestigten Straßen und Wegen bestimmt. ● Der E-Scooter ist für den Transport einer einzelnen Person bestimmt. ● Der E-Scooter ist für Personen bis maximal 100 kg und maximal 190 cm Körpergröße bestimmt. - Seite 39 ● Die zusätzliche elektronische Bremsunterstützung (Motorbremse) kann zu einem kürzeren Bremsweg führen. Die Motorbremse unterstützt nicht wenn ... • der Akku leer ist und Sie mit reiner Muskelkraft fahren. ● Vermeiden Sie Fahrten bei Dämmerung und Dunkelheit. ● ● Bitte fahren Sie immer mit eingeschaltetem Licht, um bestmögliche Sichtbarkeit und Sicherheit zu gewährleisten.
- Seite 40 ● Immer mit beiden Händen am Lenker und mit beiden Füßen auf dem Trittbrett in einer stabilen und bequemen Position fahren. ● Beim Betätigen des Pedals für die Hinterbremse nur einen Fuß benutzen und den anderen Fuß auf dem Brett lassen, um beim Fahren das Gleichgewicht zu halten. ●...
- Seite 41 ● Bei jedem Ladevorgang sicherstellen, dass eine ordentliche Steckverbindung, eine ausreichende Belüftung und eine trockene Umgebung vorhanden sind. ● Das Ladegerät, das Netz- und das Anschlusskabel niemals in Kontakt mit Wasser bringen, dies kann einen Stromschlag verursachen. Akku und Ladegerät nicht mit feuchten Händen berühren.
-
Seite 42: Hinweise Zum Gebrauch
Fahrt zu gewährleisten, lesen Sie bitte das Kapitel „Instandhaltung“ aufmerksam durch, halten Sie die Wartungsintervalle ein und lassen Sie diese von einer autorisierten Servicestelle im Wartungsnachweis eintragen (https://www.micro- mobility.de/commuter-portal/). Befolgen Sie außerdem bei jedem Gebrauch Ihres E-Scooters die Anweisungen im Abschnitt „Vor jeder Fahrt“. Akku Gebrauchshinweise Der externe Lithium-Ionen-Akku ist ein High tech pro dukt, welches bei sachgemäßer... -
Seite 43: Diebstahlschutz
Diebstahlschutz Lassen Sie Ihren E-Scooter nie unbeaufsichtigt und sichern Sie diesen immer mit einem geeigneten Schloss gegen Diebstahl. Der E-Scooter kann im Bereich des Vorderrades mit einem handelsüblichen Fahrradschloss gesichert werden. Bitte den Akku beim Abstellen des Scooters immer entfernen. Lagerung Niemals den Scooter über längere Zeit direktem Sonnenlicht oder Kälte aussetzen. -
Seite 44: Transport Des E-Scooters
Transport des E-Scooters Die Akkus unterliegen der Gesetzgebung für Gefahrgut. Beim Transport durch Dritte (z. B. Luftfracht oder Paketdienst) gelten besondere Verpackungs- und Kennzeichnungsvorschriften. Im Falle eines Versands wenden Sie sich bitte an einen Sachkundigen für Gefahrgut. Transportieren und versenden Sie keine beschädigten Akkus. -
Seite 45: Reparatur
Reparatur Lassen Sie sämtliche Reparaturen von einer autorisierten Servicestelle durchführen. Nehmen Sie auf keinen Fall Reparaturen an elektrischen Bauteilen selbst vor. Gehäuse mit eingebauten elektrischen Bauteilen dürfen ausschließlich von einem Fachmann geöffnet werden. Weitere Informationen finden Sie im Abschnitt „Abwicklung von Garantieleistungen“... -
Seite 46: Inbetriebnahme
INBETRIEBNAHME Vor dem ersten Gebrauch ● Prüfen Sie den Lieferumfang: Scooter, Ladegeräte & Ladekabel, Bedienungsanleitung (weitere Informationen finden Sie im Kapitel „Geräteteile“ auf Seite 4). ● Der Akku ist bei Auslieferung nur teilgeladen. Laden Sie den Akku vor der ersten Fahrt mit den dafür vorgesehenen Ladegeräten vollständig auf. -
Seite 47: Bedienung
BEDIENUNG Aufklappen Sie erhalten Ihren E-Scooter im zusammengeklappten Zustand. Mit nur wenigen Handgriffen ist er aufgeklappt und fahrbereit. Nachfolgend wird erklärt, wie man den Scooter aufklappt. Betätigen Sie das Pedal für die Hinterbremse, um die Lenkstange zu entriegeln. Klappen Sie die Lenkstange auf, bis diese senkrecht steht. Schließen Sie den Verriegelungshebel, bis dieser mit einem vernehmbaren Klicken einrastet. -
Seite 48: Zuklappen
Zuklappen Drücken Sie den Entriegelungsknopf und öffnen Sie zeitgleich den Verriegelungshebel, um den Scooter zusammenzuklappen. Klappen Sie die Lenkstange zu, bis sie das hintere Schutzblech berührt. Drücken Sie das hintere Schutzblech herunter, bis der Haken in Position ist und lassen Sie es danach los. Versichern Sie sich, dass der Befestigungshaken im hinteren Schutzblech eingerastet ist. -
Seite 49: Faltbare Griffe
Faltbare Griffe Sie können die Griffe des Scooters zusammenfalten, um Platz zu sparen. Ziehen Sie die Griffe horizontal heraus und klappen Sie diese nach unten. Um die Griffe wieder anzubringen, drücken Sie diese leicht nach oben, das Einrasten erfolgt automatisch. Lichtfunktionen Die Lichter sind nur im Fußgänger Modus automatisch eingeschaltet. -
Seite 50: Anbringen Und Entfernen Des Akkus
Anbringen und Entfernen des Akkus 1. Akku mit der rechten Seite zuerst in die Halterung am Scooter einsetzen. 2. Beim Einsetzen des Akkus die Taste an der linken Seite drücken, bis sich die Taste in der Öffnung am Akkuhalter befindet. Zum Entfernen des Akkus bitte die Schritte in umgekehrter Reihenfolge durchführen. -
Seite 51: Laden Des Akkus
Akkuladezustand: Um eine möglichst große Reichweite zu gewährleisten, limitiert das Steuergerät den Scooter auf ein Fahrprogramm, sobald der Akku 30 % unterschreitet. ● Verwenden Sie nur Ladegeräte von Micro für das Aufladen von Micro E-Scootern. ● Die Schutzabdeckung des Ladeanschlusses nach jedem Gebrauch schließen, um... -
Seite 52: Bremsen
Bremsen Benutzen Sie, wenn möglich, bei einem Bremsvorgang immer mehrere Bremsen gleichzeitig. Wechseln Sie bei langen Bergabfahrten zwischen den Bremsen, um ein Überhitzen zu vermeiden. Bei feuchter oder nasser Fahrbahn verlängert sich der Bremsweg erheblich. WARNUNG Seien Sie vorsichtig und reduzieren Sie die Geschwindigkeit bei rutschiger oder unebener Fahrbahn. -
Seite 53: Bedienung Der Rekuperationsbremse
Bedienung der Rekuperationsbremse Um die Rekuperationsbremse (Motorbremse) zu aktivieren, drehen Sie den Gasgriff aus der Nullposition in Fahrtrichtung. Sie werden sofort merken, wie sich die elektrische Bremse anfühlt. Fahren mit dem E-Scooter Fahren Sie vor allem bei Ihrer ersten Fahrt langsam, um sich an das neuartige Fahrgefühl zu gewöhnen. -
Seite 54: Gasgeben Mit Dem Gasdrehgriff
Gasgeben mit dem Gasdrehgriff Der E-Scooter verfügt über einen Gasdrehgriff (rechte Seite) zur Regulierung der Geschwindigkeit. Dieser Scooter hat keine Nullstartfunktion. Um zu starten, stoßen Sie sich mit dem Fuß vom Boden ab und drehen dann den Gasdrehgriff nach hinten, um den Scooter zu beschleunigen. -
Seite 55: Fahrprogramme
Fahrprogramme Bei Ihrem E-Scooter sind zwei Fahrprogramme vorprogrammiert. Fahrprogramm Maximale Leistung Maximale Geschwindigkeit* Fußgänger Modus 200 Watt 6 km/h Sport Modus 200 Watt 20 km/h Manuelles Fahren ohne elektrische 0 Watt Unterstützung * Im Rahmen der länderspezifischen Vorschriften kann die Höchstgeschwindigkeit auf 20 km/h begrenzt sein. 1 LED leuchtet = Fußgänger Modus 2 LEDs leuchten = Sport Modus Der E-Scooter verfügt über keine allgemeine... -
Seite 56: Akkustandanzeige
Die Trommelbremse regelmäßig überprüfen und ihre Spannung für sicheres Fahren einstellen. ● Wartungs- und Reparaturmaßnahmen sind nur mit von Micro Mobility gelieferten Originalersatzteilen durchzuführen. Weitere Informationen finden Sie im Abschnitt „Abwicklung von Garantieleistungen“ auf Seite 28. Überprüfen Sie nach den ersten 5 Fahrtstunden mit dem E-Scooter, ob sämtliche... -
Seite 57: Technische Daten
TECHNISCHE DATEN Micro Commuter Artikelnummer EM0078 Radgröße (vorne/ 200 / 165 mm hinten) Gewicht 10 kg Gasdrehgriff Vorder- und Hinter- radbremse Rücklicht Frontlicht Leistung 200 W Normalleistung / 250 W Höchstleistung Radmaterial Gummi Höhe des Lenkers 1038mm Gesamtlänge 833 mm... -
Seite 58: Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Hersteller: Micro Mobility Systems Ltd. Bahnhofstrasse 10 8700 Küsnacht Schweiz Micro Mobility Systems Ltd. Bahnhofstrasse 10 Bevollmächtigter für die Zusammenstellung der 8700 Küsnacht technischen Unterlagen: Schweiz Micro Commuter Produkt: EM0085 EM0078 Seriennummer: XXXXXXXXXXXX Ladegeräte: 5421 - Standard-Ladegerät 5422 - Autoladegerät Das oben genannte Produkt erfüllt die Anforderungen der folgenden einschlägigen Richtlinien:... -
Seite 59: Garantie
Gewährleistungspflichtige Leistungen (Reparatur/Austausch) verlängern nicht die ursprüngliche Gewährleistungsfrist. ● Es bestehen keine weiteren Garantieansprüche. ● Die gesetzlichen Rechte von Verbrauchern, die einen neuen Micro Commuter erwerben, bleiben von den Garantiebedingungen von Micro unberührt. GARANTIEBEDINGUNGEN Die Garantie deckt keine Schäden, die zurückzuführen sind auf:... - Seite 60 ● Schäden in ursächlichem Zusammenhang mit nicht erfolgtem Nachladen des Akkus. ● Schäden in ursächlichem Zusammenhang mit Lagerung, Ladung oder Benutzung außerhalb des spezifizierten Temperaturbereichs für Lagerung und Ladung. ● Unsachgemäße Benutzung, zweckfremde Verwendung oder fahrlässige Bedienung (z. B. Sprünge). ●...
-
Seite 61: Wartungsformular
WARTUNGSFORMULAR Die Reparatur Ihres Micro Commuters können Sie über https://www.micro-mobility.de/ commuter-portal/ anfordern. Hier können Sie auch Bilder hochladen. Vor- / Nachname: Straße: Nummer: Postleitzahl / Ort: Land: E-Mail: Tel.: Datum: Art.-Nr.: EM0078 Fehlerbeschreibung:... - Seite 62 MICRO-PASS Bitte füllen Sie den micro-Pass aus. Inhaber Vor- / Nachname ..............Straße / Hausnummer ..............Postleitzahl / Ort ..............Land ..............Scooter Seriennummer ..............Modell ..............Farbe ..............Datum der Übergabe /des Empfangs ..............Händler, Name ..............Händler, Adresse...
