Car Guard Systems REAR ANGEL VIEW RAV-S Einbau- Und Bedienungsanleitung Seite 15

Bitte zuerst lesen:
Für den Anschluss an die serienmäßig vorgerüsteten Fahrzeugmonitore der in der
Tabelle auf Seite 12 aufgeführten Fahrzeuge sind fahrzeugspezifische Adapter
erhältlich. (Das Adapterangebot wird regelmäßig erweitert)

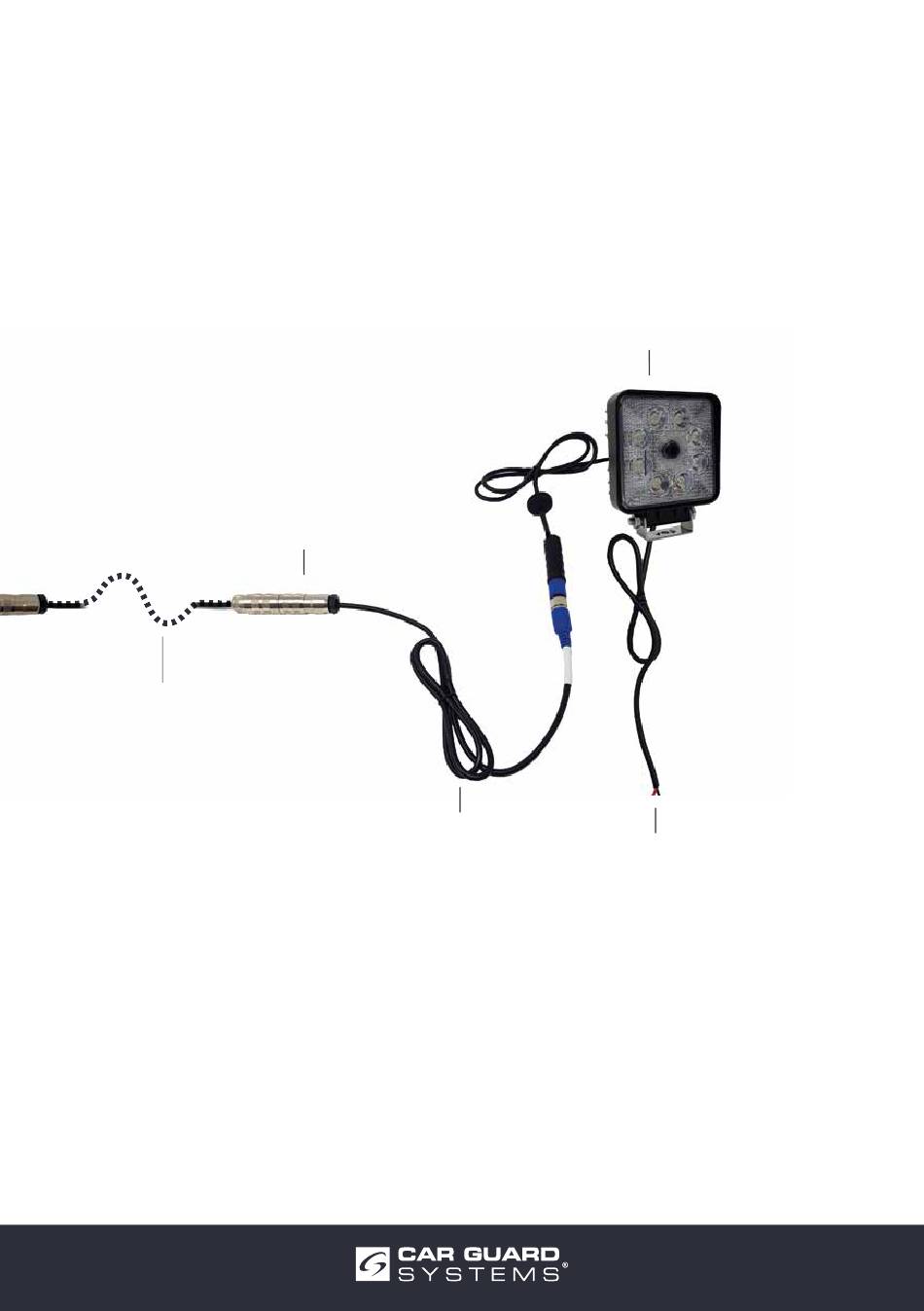

Anschlussstecker
für
vorinstalliertes Orlaco-
Kamera kabel
serienmäßig vorinstalliertes
4 Pin-Orlaco-Kamerakabel
mit Schraubverbinder
serienmäßig
hinten
Adapter, vom 4 Pin-CGS-
Schraubverbinder zum
4 Pin-Orlaco-
Schraubverbinder
Art.-Nr.: RUAD-008
Arbeitskamera
(+) 9-14 Volt
Stromversorgung für
den LED-Flutstrahler
Art.-Nr.:
RUERS13333PT-001
Rot auf (+) 9-48 Volt
Rückfahrlicht oder
Schalter legen
Schwarz an (-) Masse
15
