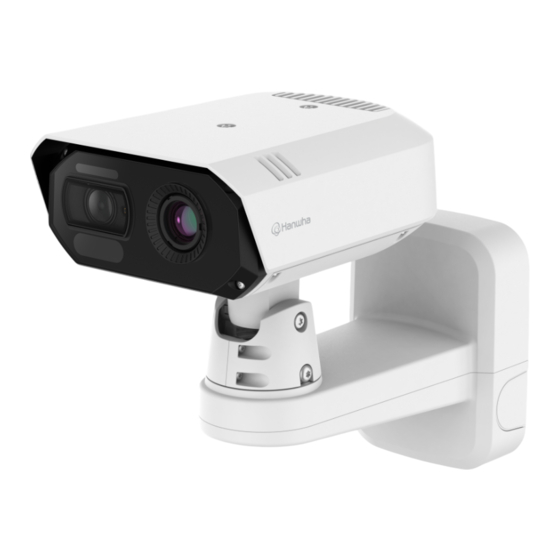

- Seite 1 THERMISCHE NETZWERKKAMERA Benutzerhandbuch TNM-C4940TD TNM-C4950TD TNM-C4960TD...
-
Seite 2: Haftungsausschluss
Thermische Netzwerkkamera Benutzerhandbuch Copyright ©2022 Co., Ltd. Alle Rechte vorbehalten. Hanwha Techwin Handelsmarke Alle Marken in diesem Dokument sind registriert. Der Name dieses Produkts und andere Marken in diesem Handbuch gelten als eingetragenes Warenzeichen der jeweiligen Unternehmen. Richtlinien Alle Rechte dieses Dokuments sind vorbehalten. Unter keinen Umständen darf dieses Dokument reproduziert, verteilt oder ganz oder teilweise ohne ausdrückliche Genehmigung modifiziert werden. -
Seite 3: Übersicht
übersicht WICHTIGE SICHERHEITSHINWEISE 22. Installation oder Verwendung des Produkts ins Wasser kann zu ernsthaften Schäden am Produkt führen. 23. Dieses Gerät wurde mit einem STP-Kabel verifiziert. Die Verwendung einer geeigneten GND-Erdung und einem STP-Kabel wird empfohlen, um Ihr Produkt und Eigentum effektiv gegen Überspannung, Blitzschlag 1. -
Seite 4: Trennung Des Geräts
übersicht Klasse nbauart Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch. Ein Gerät der KLASSE sollte nur an einen NETZ-Anschluss mit Schutzerdung angeschlossen ~ Stellen sie das Gerät nicht auf eine unebene Fläche. werden. ~ Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus, stellen Sie es nicht in der Nähe von Heizgeräten oder in sehr kalten Bereichen auf. -
Seite 5: Inhaltsverzeichnis
INHALTE ÜBERSICHT Wichtige Sicherheitshinweise WEB VIEWER Verbindung mit der Kamera Empfohlene PC-Spezifikationen Passworteinstellung Empfohlene Technische Daten Für MICRO Anmelden SD/SDHC/SDXC Speicherkarten Einrichtung von Camera Web Viewer Empfohlene NAS-Spezifikationen Lieferumfang Auf einen Blick ANHANG Fehlersuche INSTALLATION & VERBINDUNG Installation Einlegen/Herausnehmen einer Micro SD- Karte Anschluss an Andere Geräte NETZWERKVERBINDUNG UND... -
Seite 6: Übersicht
übersicht EMPFOHLENE PC-SPEZIFIKATIONEN LIEFERUMFANG Überprüfen Sie bitte, ob in der Produktverpackung die Kamera und alle Zubehörteile enthalten sind. ~ CPU : Intel(R) Core(TM) i7 3.4 GHz oder höher (Da in jedem Vertriebsland die Zubehörteile nicht die gleichen sind.) ~ RAM : 8G oder höher ~ Empfohlener Browser: Chrome Produktdesign Bezeichnung... -
Seite 7: Auf Einen Blick
AUF EINEN BLICK Produktdesign Bezeichnung Menge Beschreibung Aufbau Extra Kabeldurchführung für die Installation des Kabeldurchführung Netzwerkkabels. Zum Anschluss des RJ45-Kabels über eine Kappen-Installierer Kabelbuchse an den PoE+-Port. Für die Montage oder Demontage einer Schraubenzieheraufsatz Wandbefestigung Ankerschraube Für die Montage einer Montageplatte an einer Wand Bezeichnung Beschreibung Wird für die Montage der Kamera an einer Wand oder Säule verwendet. -
Seite 8: Innere Zusammensetzung (Unterer Teil Der Montage)
übersicht Innere Zusammensetzung (unterer Teil der Montage) Innere Zusammensetzung (Kameraunterseite) Bezeichnung Beschreibung Vergrößern (Tele) Bezeichnung Beschreibung Verkleinern (breit) Zoom-/Fokusregler- GND-Klemme Dient zur sicheren Abfuhrung der Blitzschlagspannung, um die Kamera zu schutzen. Scharfeinstellung eines nahen Objekts (nah) Schaltfläche Scharfeinstellung eines entfernten Objekts (fern) Kabel zur Unfallverhütung bei der Installation von Kameras durch Anschluss an den oberen Sicherheitsdraht Diese Schaltfläche für die automatische Fokusreglung drücken. -
Seite 9: Installation & Verbindung
installation & verbindung INSTALLATION Installation (Montageplatte) [Bei Wandinstallation] Diese Kamera ist wasserdicht und entspricht den IP67-Spezifikationen, allerdings trifft das nicht auf die an das äußere Kabel angeschlossene Buchse zu. Es wird eine Produktinstallation unter der Traufenkante empfohlen, damit eine äußerliche 1-1. - Seite 10 installation & verbindung [Bei Mastinstallation] Montage (Installationskabel) 1-1. Wählen Sie den Mast aus, an dem die Kamera montiert werden soll, und wählen Sie die Höhe aus, auf 2. Entfernen Sie die Kabelbuchse im unteren Teil der Wandbefestigung vollständig. die die Kamera montiert werden soll. 1-2.
- Seite 11 3-3. Verbinden Sie die Kabelbuchse mit dem im unteren Teil der Wandbefestigung eingesteckten [Installation des Strom (Gleichstrom, 12 V)/Audio-/Alarm-Kabel] Netzwerkkabel wie in der Abbildung gezeigt. 4-1. Stecken Sie die Kabelbuchse des mitgelieferten Strom-/Audio-/Alarm-Kabels in den unteren Teil der Montagehalterung wie in der Abbildung gezeigt. 3-4.
- Seite 12 installation & verbindung (Anschließen des 12-V-Stromkabels (Gleichstrom)) Installation (Wandmontage) 4-3. Schließen Sie den mitgelieferten Netzkabelblock an das Stromkabel an. 5. Befestigen Sie den unteren Teil der Wandhalterung mit dem Schraubenzieheraufsatz an der Montageplatte. TR30 Achten Sie beim Anschluss des Netzkabels an den Netzkabelblock auf die Polarität, indem Sie sich beim Anschließen an der 6.
-
Seite 13: Einlegen/Herausnehmen Einer Micro Sd
EINLEGEN/HERAUSNEHMEN EINER MICRO SD-KARTE 7. Befestigen Sie die Kamera am unteren Teil der Montagehalterung mit einem Schraubenzieheraufsatz. Sicherstellen, dass die Befestigungsschrauben fest angezogen sind, so dass kein Problem mit Wasser auftritt. Einlegen einer Micro SD-Karte 1. Drehen Sie die beiden Schreiben mit dem mitgelieferten Torx-L-Schlüssel entgegen den Uhrzeigersinn, um die Abdeckung an der Kameraunterseite zu öffnen. -
Seite 14: Herausnehmen Einer Micro Sd-Karte
installation & verbindung Herausnehmen einer Micro SD-Karte ANSCHLUSS AN ANDERE GERÄTE Drücken Sie das freiliegende Ende der microSD-Karte zur Ausgabe der Karte vorsichtig in den Steckplatz. Erdungskabel PoE+ Router Bevor Sie die Micro SD-Karte im <Setup ( )>-<Ereignis>-<Speicherkapazität> entfernen, müssen Sie das Gerät auf <Aus>... -
Seite 15: Ethernet-Verbindung
Ethernet-Verbindung Antrieb und Netzwerkbetrieb Verbinden Sie das Ethernetkabel mit dem lokalen Netzwerk oder dem Internet. Schließen Sie ein PoE+-Gerät an den PoE+-Port im unteren Teil der Montagehalterung an der Kamera an. Verbinden mit WiFi-Dongle Kameraeinstellung 1. Schließen Sie den OTG-Adapter (5 Stifte) und den WiFi Dongle an den Mikro-USB-Anschluss an. Smartphone-Einrichtung 1. -
Seite 16: Stromversorgung
installation & verbindung Stromversorgung Die Kamera erden Schließen Sie die + , - Leitung des Netzteils mit einem Schraubenzieher an die Stromanschlussklemme an, Schließen Sie das Erdungskabel an die Halteschraube des Sicherungskabel im unteren Bereich der die mit dem Stromanschluss der Kamera verbunden ist. Montagehalterung an. - Seite 17 Audio E/A Blockdiagramm ~ Audio Codec - Audioeingang : G.711 PCM (Bitrate: 64kbps / Abtastfrequenz: 8kHz), G.726 ADPCM (Bitrate: 16Kbps, 24Kbps, 32Kbps, 40Kbps / Abtastfrequenz: 8kHz), AAC (Bit Rate: 48Kbps / Sampling Frequency: 16kHz - Audioausgang : G.711 PCM (Bitrate: 64kbps / Abtastfrequenz: 8kHz) Lautsprecher ~ Vollduplex Audio ~ Audio Ein : Wahlweise (Mikrofon/Line-in), unterstützte Spannung: 2,5 VDC (4 mA), Eingangsimpedanz: 2 K...
-
Seite 18: Anschließen Des I/O-Geräts
installation & verbindung Anschließen des I/O-Geräts Anschließen des externen Sensors Verbinden Sie das Alarm-E/A-Kabel mit dem entsprechenden Port der Portbox. Eine der Signalleitungen (zwei Drähte) verschiedener Sensoren wird an die [ALARM 1~4 (wo die entsprechende Klemme als Eingang konfiguriert wird)] Klemme angeschlossen und die andere an die [GND]- Klemme. -
Seite 19: Netzwerkverbindung Und Konfiguration
netzwerkverbindung und konfiguration VERBINDEN DER KAMERA DIREKT MIT EINEM DHCP BASIERTEN DSL/ Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. KABELMODEM DIREKTES VERBINDEN DER KAMERA AN DAS LAN Anschluss an die Kamera von einem lokalen PC im LAN INTERNET 1. Starten sie einen Internetbrowser am lokalen PC. DSL/Kabel 2. -
Seite 20: Verwenden Des Device Manager
Bereich des Breitband-Routers befindet. Das Programm Device Manager kann heruntergeladen werden im Menü <Technical Guides> – <Online Tool> auf der bsp) 192.168.1.2~254, 192.168.0.2~254, Hanwha Techwin Webseite (http://www.hanwha-security.com). 192.168.XXX.2~254 Weitere Anweisungen zum Device Manager finden sich im Menü <Hilfe> auf der Hauptseite. -
Seite 21: Konfigurieren Der Dynamischen Ip
AUTOMATISCHE KONFIGURATION DER IP Konfigurieren der dynamischen IP IP-Adresse vom DHCP-Server beziehen. 1. In der Liste auf die Kamera klicken, von der die IP ~ Beispiel einer dynamischen IP-Umgebung automatisch konfiguriert werden soll. TNM-C4940TD - Wenn einem Breitband-Router, mit dem Kameras verbunden sind, eine IP-Adresse von einem DHCP- 2. -
Seite 22: Portbereichweiterleitung Konfigurieren
netzwerkverbindung und konfiguration Einstellen des Portweiterleitungsbereichs für mehrere Netzwerkkameras PORTBEREICHWEITERLEITUNG KONFIGURIEREN (PORT MAPPING) ~ Sie können auf dem Breitband-Router-Gerät durch seine Webseitekonfiguration Portweiterleitung-Richlinien Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des setzen. Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera ~ Ein Benutzer kann jeden Port durch Verwendung des Kamera-Einstellungsbildschirms ändern. -
Seite 23: Von Einem Gemeinsamen Lokalen Pc Eine Verbindung Zu Der Kamera Herstellen
VON EINEM GEMEINSAMEN LOKALEN PC EINE VERBINDUNG ZU DER KAMERA HERSTELLEN 1. Device Manager ausführen. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. 2. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her. Sie können ebenfalls auf die Kamera zugreifen, indem Sie die IP-Adresse der gefundenen Kamera in der Adresszeile des Internetbrowsers eingeben. -
Seite 24: Web Viewer
web viewer VERBINDUNG MIT DER KAMERA Verbindung über Bonjour 1. Das Kunden- oder Betriebssystem zur Unterstützung des Bonjour- Protokolls ausführen. Sie würden, normalerweise 2. Für die Suche den Kameranamen anklicken. Beim Mac-Betriebssystem den Kameranamen anklicken, der von der Bonjour Registerkarte von Safari 1. -
Seite 25: Passworteinstellung
PASSWORTEINSTELLUNG EINRICHTUNG VON CAMERA WEB VIEWER Beim ersten Zugriff auf das Produkt, müssen Sie das Anmelde- 1. Klicken Sie auf das [Einrichten ( )]-Symbol. Passwort registrieren. 2. Das Fenster für die Einstellungen erscheint. Für ein neues Passwort mit 8 bis 9 Ziffern müssen Sie mindestens 3. -
Seite 26: Anhang
anhang anhang FEHLERSUCHE PROBLEM LÖSUNG PROBLEM LÖSUNG Wenn ein Benutzer von Windows <Bewegungserkennung> des ~ Überprüfen Sie die Einstellungen in der folgenden Reihenfolge: <Analyse> ist auf <Aktivieren> 10 über Chrome oder Firefox auf ~ Dies geschieht, wenn der Mikrofontreiber auf Realtek-Treiber festgelegt wurde. A. - Seite 27 Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechtere Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Hanwha Techwin, Produkte zu liefern, und zeigt an, dass die Produkte die RoHS-Richtlinie der EU erfüllen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
