RadioLink Electronic Limited
www.radiolink.com

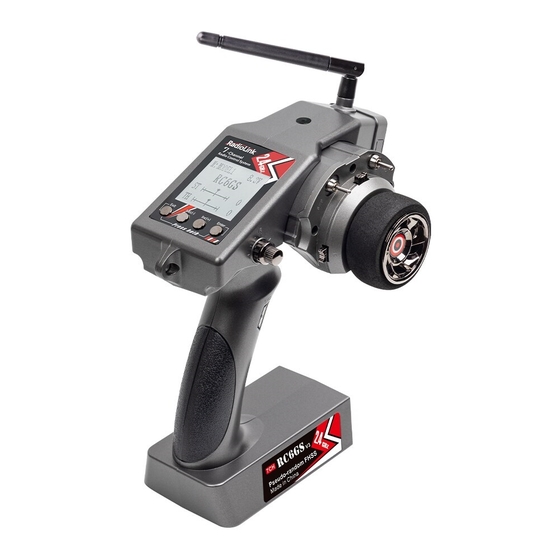

RC6GS
V3
Gebrauchsanleitung
Digitale Proportionale RC-Anlage mit 7 Kanälen
Geeignet für ferngesteuerte Autos / Boote / Roboter
RoHS
* Bitte beachten Sie, dass dieses Handbuch regelmäßig aktualisiert wird und besuchen Sie bitte die
offizielle Website von RadioLink, um die neueste Version herunterzuladen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RadioLink RC6GS V3
Inhaltszusammenfassung für RadioLink RC6GS V3
- Seite 1 Gebrauchsanleitung Digitale Proportionale RC-Anlage mit 7 Kanälen Geeignet für ferngesteuerte Autos / Boote / Roboter RoHS * Bitte beachten Sie, dass dieses Handbuch regelmäßig aktualisiert wird und besuchen Sie bitte die offizielle Website von RadioLink, um die neueste Version herunterzuladen.
- Seite 2 Wenn während des Betriebsvorgangs Probleme auftreten, kann eine der unten aufgeführten Möglichkeiten des Online-Tech-Supports verwendet werden. 1. Senden Sie eine E-Mail an after_service@radioLink.com.cn und wir werden Ihre Frage so schnell wie möglich beantworten. 2. Senden Sie uns eine private Nachricht auf unserer Facebook-Seite oder hinterlassen Sie Kommentare auf unserer YouTube-Seite.
-
Seite 3: Produktkonformität
Directive (EU) 2015/863 SFT21100825216-10E Substances in Electrical and Electronic Equipment (RoHS) with its Amendments Commission Delegated Detaillierte CE- und ROHS-Zertifikate finden Sie auf unserer offiziellen Website zum Herunterladen: https://www.radiolink.com/RC6GS V3_certificates Lieferumfang Bestandteil Anzahl RC6GS V3 Sender R7FG Empfänger XT60 Kabel Tragegurt Gebrauchsanleitung... - Seite 4 RadioLink Electronic Limited www.radiolink.com ANWEISUNGEN ZUR ENTSORGUNG VON ELEKTRO-UND ELEKTRONIK-ALTGERÄTEN FÜR BENUTZER IN DER EUROPÄISCHEN UNION Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. Stattdessen ist der Benutzer dafür verantwortlich, unbrauchbare Geräte durch Abgabe bei einer speziellen Sammelstelle für das Recycling von unbrauchbaren elektrischen und elektronischen Geräten zu entsorgen.
-
Seite 5: Inhaltsverzeichnis
RadioLink Electronic Limited www.radiolink.com INHALTSVERZEICHNIS I. RC6GS V3-Fernsteuerungsanlage ......................1 1.1 Technische Spezifikationen ......................1 1.2 Anordnung der Bedienelemente und Schalter ................2 1.3 Tasten- und Schalterfunktionen....................2 1.4 Hauptanzeige ..........................3 1.5 Installation des R7FG-Empfängers .................... 3 1.6 Binden ............................4 1.7 Signal/RSSI-Echtzeitrückgabe .................... -
Seite 6: Rc6Gs V3-Fernsteuerungsanlage
Steuerung zur Realität. Das gleiche FHSS-Frequenzspektrum und das 67-Kanäle-Pseudozufalls-Frequenzsequenzsprung- verfahren wie bei der AT9SPro ermöglichen der RC6GS V3 eine hervorragende Anti-Interferenz- Fähigkeit im selben Frequenzband oder in verschiedenen Frequenzbändern. Die Steuerungsentfernung kann bis zu 600 Meter erreichen. -
Seite 7: Anordnung Der Bedienelemente Und Schalter
RadioLink Electronic Limited www.radiolink.com 1.2 Anordnung der Bedienelemente und Schalter 1.3 Tasten- und Schalterfunktionen Exit: Führen Sie den Rückkehr- und Exit-Vorgang aus, drücken Sie auf der Hauptanzeige, um zu „Endpunktanpassungen“ und „Telemetrie“ zu wechseln. Dec(-): Bewegen Sie den Cursor und verringern Sie den Parameterwert. -
Seite 8: Hauptanzeige
Antriebs-Akku-Spannungsrückleitung richtig angeschlossen wurde. 1.5 Installation von R7FG-Empfänger Der mit dem RC6GS V3 verkaufte Empfänger R7FG stellt 7 Kanäle und einen eingebauten professionellen Gyro zur Verfügung. Die Gyrofunktion ist standardmäßig deaktiviert. Um den Gyro zu aktivieren, stellen Sie sie bitte gemäß dem Abschnitt Gyroeinstellung und Gyro-Empfindlichkeit weiter unten im Handbuch ein. -
Seite 9: Binden
RadioLink Electronic Limited www.radiolink.com 3. Große Modelle können Metallteile haben, die die Signalübertragung beeinträchtigen, in diesem Fall sollten sich die Antennen auf beiden Seiten des Modells befinden. Auf diese Weise kann in jedem Arbeitszustand der beste Signalzustand aufrechterhalten werden. 4. Antennen sollten so weit wie möglich von Metallleitern und Kohlefasern entfernt gehalten werden, mindestens 1,5 cm entfernt, und nicht übermäßig gebogen werden. -
Seite 10: Signal/Rssi-Echtzeitrückgabe
Je näher der Wert an 0 liegt, desto stärker ist das Signal. Der Bereich des RSSI-Wertes von RadioLink-Sendern reicht von 0 bis -99 dBm. Je größer der Absolutwert des RSSI-Wertes ist, desto schwächer ist das Signal. Beispielsweise ist das Signal bei... -
Seite 11: Telemetrie
RadioLink Electronic Limited www.radiolink.com 1.8 Telemetrie Die voreingestellte Firmware-Version des RC6GS V3-Senders ist V6.1.0. Neben der Telemetrie von RSSI können auch Empfängerspannung, Modellspannung (maximal bis zu 8S Lithiumbatterie) in Echtzeit zurückgemeldet werden. Benutzer können den Warnwert für die Batteriespannung des Modells je nach den tatsächlichen Anforderungen einstellen. -
Seite 12: Arbeitsmodi
RadioLink Electronic Limited www.radiolink.com 1.9 Arbeitsmodi R7FG hat vier Arbeitsmodi: Modus 1: PWM+PPM-Ausgang (Werkseinstellung standardmäßig) Wenn die grüne Anzeige leuchtet, geben 1. Kanal bis 6. Kanal Standard-PWM aus, während 7. Kanal PPM ausgibt. Drücken Sie ID SET einmal kurz, um von Modus 1 zu Modus 2 zu wechseln, und dreimal innerhalb von 1 Sekunde zu Modus 4 zu wechseln. -
Seite 13: Gyroeinstellung
RadioLink Electronic Limited www.radiolink.com Drücken Sie Engineering Geländewagen Drücken Sie Drücken Sie Bindentaste Drücken Sie die Binden- die Binden- schnell Bindentaste taste kurz taste kurz zweimal, um schnell dreimal dreimal zweimal, um die Gyro- schnell auf schnell auf phase die Gyrophase... - Seite 14 RadioLink Electronic Limited www.radiolink.com wenn das Auto nach rechts gedreht wird. Wenn die Kreiselphase umgekehrt ist, drücken Sie kurz die Binden-Taste zweimal in 1 Sekunde. Wenn die rote Anzeige zweimal blinkt, bedeutet dies, dass die Einstellung der Kreiselphase abgeschlossen ist.
-
Seite 15: Einführung In Die Menüs
4. Drücken Sie die „Enter“-Taste, die gewünschte Sprache wird ausgewählt. 2.3 Modell Die Fernbedienung RC6GS V3 kann 30 Modelldatensätze speichern. Um ein neues Modell zu aktivieren, können folgende Schritte unternommen werden. Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). -
Seite 16: Endpunktanpassungen (Epa)
RadioLink Electronic Limited www.radiolink.com 2.4 Endpunktanpassungen (EPA) Verwenden Sie Endpunktanpassungen (EPA), wenn Sie den linken und rechten Lenkwinkel, Gas, die Bremse oder den Betrag auf der oberen/unteren Seite des Servos von 3. Kanal einstellen möchten. Wenn der Wenderadius vom Normalzustand des Modells abweicht, sollte er nach links und rechts angepasst werden, um den Betrag des Lenkradwinkels zu optimieren. -
Seite 17: Lenkung-Geschwindigkeit (Stspd)
RadioLink Electronic Limited www.radiolink.com Sie die Empfindlichkeit der Lenkung sowohl in der neutralen Position als auch am Ende ein. Einstellungselemente RATE: Lenkungs-EXP-Rate -100 %~0 %~+100 % Anfangswert: 0 % 0%~-100%: Die Empfindlichkeit um die neutrale Position herum ist niedrig und wird höher, wenn man sich den Enden nähert. -
Seite 18: Gas-Exponential (Thexp)
RadioLink Electronic Limited www.radiolink.com Bei 100 % gibt es keine Verzögerung Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie STSPD. 2. Drücken Sie die „Enter“-Taste, um in STSPD zu gelangen. Verwenden Sie die „Dec(-)“- oder „Inc(+)“-Taste, um das gewünschte Einstellungselement auszuwählen. - Seite 19 RadioLink Electronic Limited www.radiolink.com Einpunkt-Gaskurveneinstellung (FWD-VTR) In der Einpunkt-Gaskurve gibt es nur einen individuell einstellbaren Punkt, die Verbindung zwischen Anfangs- und Endpunkt bestimmen die Änderung des Gas-Linearausgangs. Einstellungselemente Startpunkt (TG.P): 20-80 RATE (Die Steigung der Gaskennlinie an beiden Enden des Punktes): -100 - 0 - +100 Einstellungsschritte Rufen Sie das Menü...
-
Seite 20: Gas-Geschwindigkeit (Thspd)
RadioLink Electronic Limited www.radiolink.com Wenn der RATE-Wert negativ ist, ist die Bremse umso weicher, je größer der negative Wert ist; Wenn der RATE-Wert positiv ist, ist die Bremse umso empfindlicher, je größer der positive Wert ist. Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). -
Seite 21: Abs
RadioLink Electronic Limited www.radiolink.com Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie THSPD und dann wählen Sie SPEED1. 2. Drücken Sie die „Enter“ -Taste, „ALL“ beginnt zu blinken, und drücken Sie dann die „Dec(-)“ - und „Inc(+)“... - Seite 22 RadioLink Electronic Limited www.radiolink.com CYC: Je größer der Periodenwert, desto länger das Intervall zwischen jeweils zwei Bremsungen. Je kleiner der Einstellwert ist, desto kürzer ist das Intervall zwischen jeweils zwei Bremsungen. TGP: Abzugsposition (trigger position) der Gasverzögerung. Position des Gashebels, ab dem das ABS funktioniert.
-
Seite 23: Beschleunigung (Accel)
RadioLink Electronic Limited www.radiolink.com TGP-Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie ABS und dann wählen Sie TGP. 2. Drücken Sie die „Dec(-)“ - und „Inc(+)“ -Taste, um den Wert einzustellen. (Hinweis: Halten Sie die Tasten „Dec(-)“... -
Seite 24: Idlup
RadioLink Electronic Limited www.radiolink.com Vorwärts-ACCEL-Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie ACCEL und dann wählen Sie FWRD. 2. Drücken Sie die „Dec(-)“ - und „Inc(+)“ -Taste, um den Wert einzustellen. (Hinweis: Halten Sie die Tasten „Dec(-)“... -
Seite 25: Sub-Trim
RadioLink Electronic Limited www.radiolink.com Gassperre (TH-LOCK) Zusätzlich zur Einstellung der Gasdrehzahl, wenn sich der Gashebel in der neutralen Position befindet, kann die Leerlauffunktion beim Motorstart auch die Gassperre einstellen, den Gaswert auswählen, der gesperrt werden muss, und der Einstellbereich liegt zwischen -100 % und + 100%. Nachdem der Gashebel verriegelt ist, egal wo der Gashebel ist, springt der Gasausgang auf den eingestellten Wert. -
Seite 26: Lenkung/Gas Dual Rate (D/R)
RadioLink Electronic Limited www.radiolink.com 2.14 Lenkung/Gas Dual Rate (D/R) Die Einstellung der Rate wirkt sich gleichzeitig auf die linke und die rechte Endpunktanpassung aus. Wenn beispielsweise die Rate kleiner wird, wird das Verhältnis der Vorwärtssteuerung des Modells und des Bremsens gleichzeitig reduziert. Der Einstellbereich ist 0 %-100 %, und der Standardwert ist 100 %. - Seite 27 RadioLink Electronic Limited www.radiolink.com Mischer-Einstellungsschritte Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie PMIX01 oder PMIX02 und dann aktivieren Sie MXMD. Masterkanal Kanalauswahl (MST) ST, TH, 3. Kanal, 4. Kanal, 5. Kanal und 6. Kanal Anfangswert: ST Wählen Sie das Setup-Element „MST“...
- Seite 28 RadioLink Electronic Limited www.radiolink.com Rechts-, Brems- oder Untenmischung-Einstellungsschritte Mischmenge: -100~0~+100 Wählen Sie das Einstellungselement „RGHT“, „BRAK“ oder „DOWN“ (Diese Einrichtungselemente sind je nach Masterkanal unterschiedlich. ST: „RGHT“, TH: „BRAK“, CH3: „DOWN“), indem Sie „Dec( -)“ oder „Inc(+)“-Taste. Drücken Sie die „Enter“-Taste, der Anfangswert von „RGHT“, „BRAK“...
- Seite 29 Empfänger) und Gashebel – rechte Kette (2. Kanal am Empfänger). Gas-REVERSE: NOR-REV Halten Sie RC6GS V3 wie im Bild unten. Ziehen Sie normalerweise den Gashebel, die rechte Kette sollte sich vorwärts bewegen, während Sie den Gashebel drücken und die rechte Kette sollte rückwärts sein.
- Seite 30 Funktion auf, um die Einrichtung abzuschließen. 1. Lenkung-REVERSE: NOR-REV Halten Sie RC6GS V3 wie im Bild unten. Wenn Sie das Rad nach rechts/im Uhrzeigersinn drehen, sollte sich die linke Kette normalerweise vorwärts bewegen, während Sie das Rad nach links/gegen den Uhrzeigersinn drehen und die linke Kette rückwärts sein sollte.
- Seite 31 RadioLink Electronic Limited www.radiolink.com Wenn die Rückwärtslenkung korrekt ist, überspringen Sie diese Einrichtung der Rückwärtslenkung. Nach dem Einstellen des Gas-/Lenkung-Servoreverse kann die Mischungssteuerung eingestellt werden. Mix-Control-Setup 1. Gas zu Lenkung gemischt: Kettenfahrzeuge, die sich vorwärts/rückwärts bewegen Da Kettenfahrzeuge, die sich vorwärts/rückwärts bewegen, durch das Gas gesteuert werden, führt das Gas die Lenkung in der Mischsteuerung.
- Seite 32 RadioLink Electronic Limited www.radiolink.com Einstellung von „Lenkung in Gas“ abgeschlossen, beide Ketten bewegen sich nach vorne, wenn der Gashebel gezogen wird 2. Lenkung zu Gas gemischt: Kettenfahrzeuge, die nach links/rechts abbiegen Da Kettenfahrzeuge, die nach links/rechts abbiegen, durch die Lenkung gesteuert werden, führt die Lenkung zum Gas geben in der Mischsteuerung.
-
Seite 33: Zusatzkanal (Aux-Ch)
Sie AUX-CH. Drücken Sie die „Dec(-)“ - und „Inc(+)“ -Taste, um die Tasten auszuwählen. 2.18 Modellname (NAME) Die RC6GS V3 speichert Modellspeicher für zehn Modelle. Jeder Modellspeicher kann gemäß den Anforderungen des Benutzers separat benannt werden. Werkseitiger Standardname: MODEL1, MODEL2, .. -
Seite 34: Alarm (Sicherheitsalarm Für Niederspannung Und Signalstärke)
RadioLink Electronic Limited www.radiolink.com Drücken Sie die „Enter“-Taste, um in die NAME zu gelangen, das erste Zeichen des aktuellen Namens blinkt und das blinkende Zeichen kann zurückgesetzt werden. Die gebräuchlichen Zeichen erscheinen am unteren Rand des Bildschirms, verwenden Sie die Taste „Dec(-)“ oder „Inc(+)“, um das gewünschte Zeichen auszuwählen. -
Seite 35: Gyro-Empfindlichkeit (Gyro)
RadioLink Electronic Limited www.radiolink.com ist oder das RSSI-Signal schwach ist, verliert das Fahrzeug die Kontrolle. Halten Sie daher bei Ertönen des Alarms die Fahrt sofort an und nehmen Sie das Fahrzeug zurück, überprüfen Sie die Ursache des Alarms und handeln Sie ordnungsgemäß. -
Seite 36: Tochter-Id (Id Seed)
Wählen Sie ID SEED. 2. Ändern Sie den MODUS von AUS auf EIN. Stellen Sie die ID-Nummer der Verbindung ein. 3. Wenn Sie fertig sind, wird die entsprechende ID auf der Hauptanzeige des RC6GS V3 angezeigt. 2.23 DSC-Slot Der DSC-Anschluss auf der linken Seite des RC4GS V3 dient zwei Zwecken: Verbinden Sie sich mit dem Simulator oder TBS-Crossfire. -
Seite 37: Uhren (Timer)
RadioLink Electronic Limited www.radiolink.com Referenz. (Bitte beachten Sie das Video für die Methode zum Verbinden von RC4GS V3 mit TBS Crossfire: https://www.youtube.com/watch?v=6vt5QexQSQs Headtrack-Modus: Wenn Sie eine FPV-Brille mit Headtrack-Funktion an den DSC-Port des RC4GS V3 anschließen müssen, stellen Sie den Modus bitte auf: Headtrack. - Seite 38 RadioLink Electronic Limited www.radiolink.com Rufen Sie die Einstellungsschnittstelle auf: Halten Sie die Tasten „Exit“ und „Enter“ gleichzeitig eine Sekunde lang gedrückt, um das Funktionsmenü von RC4GS V3 aufzurufen. Drücken Sie die „Inc(+)“-Taste unten auf dem Bildschirm, um den Cursor auf „24. TIMER“ zu bewegen, und drücken Sie dann die „Enter“-Taste, um das Funktionseinstellungsmenü...
-
Seite 39: Zurücksetzen (Reset)
RadioLink Electronic Limited www.radiolink.com „START“-Einstellung. Notiz: 1. Stellen Sie beim Auslösen der Zeitfunktion den Schalter bitte nicht in die Stopp- oder Reset-Position, da sonst die Zeitfunktion nicht aktiviert werden kann. 2. Wenn der Schalter nicht ausreicht, gibt es zwei Möglichkeiten, alle Uhren zurückzusetzen: a. Durch Setzen des „Alarm“-Wertes können alle Zeiten zurückgesetzt werden.
