RadioLink RC4GS V3 Gebrauchsanleitung
RadioLink RC4GS V3 Gebrauchsanleitung

RadioLink RC4GS V3 Gebrauchsanleitung

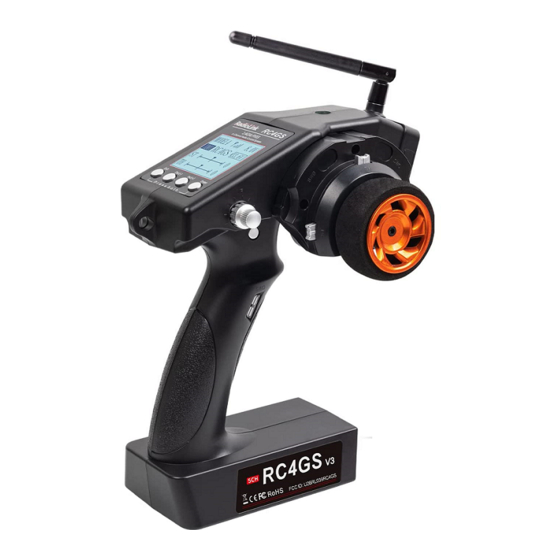

Digitale proportionale rc-anlage mit 5 kanälen geeignet für ferngesteuerte autos / boote / roboter

Werbung

RadioLink Electronic Limited
www.radiolink.com
RC4GS
V3
Gebrauchsanleitung
Digitale Proportionale RC-Anlage mit 5 Kanälen
Geeignet für ferngesteuerte Autos / Boote / Roboter

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RadioLink RC4GS V3

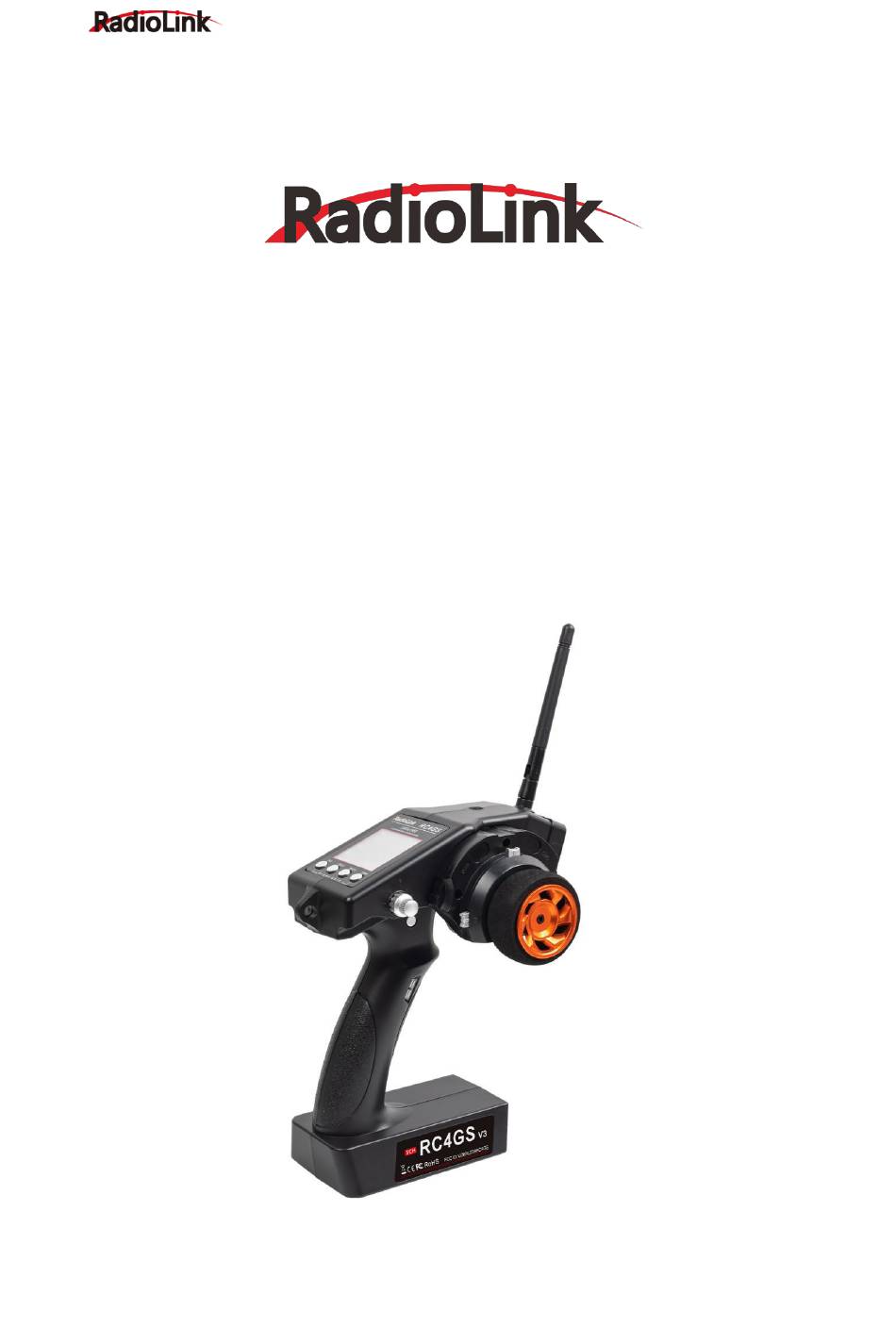

  • Seite 1 RadioLink Electronic Limited www.radiolink.com RC4GS Gebrauchsanleitung Digitale Proportionale RC-Anlage mit 5 Kanälen Geeignet für ferngesteuerte Autos / Boote / Roboter...
  • Seite 2 RadioLink Electronic Limited www.radiolink.com RoHS * Bitte beachten Sie, dass dieses Handbuch regelmäßig aktualisiert wird und besuchen Sie bitte die offizielle Website von RadioLink, um die neueste Version herunterzuladen.
  • Seite 3 Wenn während des Betriebsvorgangs Probleme auftreten, kann eine der unten aufgeführten Möglichkeiten des Online-Tech-Support verwendet werden. 1. Senden Sie eine E-Mail an after_service@radioLink.com.cn und wir werden Ihre Frage so schnell wie möglich beantworten. 2. Senden Sie uns eine private Nachricht auf unserer Facebook-Seite oder hinterlassen Sie Kommentare auf unserer YouTube-Seite.
  • Seite 4: Produktkonformität

    RadioLink Electronic Limited www.radiolink.com WARNUNG Dieses Produkt ist kein Spielzeug und NICHT für Kinder unter 14 Jahren geeignet. Erwachsene sollten das Produkt außerhalb der Reichweite von Kindern aufbewahren und Vorsicht walten lassen, wenn sie dieses Produkt in Gegenwart von Kindern bedienen.
  • Seite 5: Lieferumfang

    RadioLink Electronic Limited www.radiolink.com https://www.radiolink.com/rc4gsv3_certificates Lieferumfang Bestandteil Anzahl RC4GS-V3 Sender R6FG Empfänger Gebrauchsanleitung ANWEISUNGEN ZUR ENTSORGUNG VON ELEKTRO-UND ELEKTRONIK- ALTGERÄTEN FÜR BENUTZER IN DER EUROPÄISCHEN UNION Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. Stattdessen ist der Benutzer dafür verantwortlich, unbrauchbare Geräte durch Abgabe bei einer speziellen Sammelstelle für das Recycling von unbrauch-...
  • Seite 6: Inhaltsverzeichnis

    RadioLink Electronic Limited www.radiolink.com INHALTSVERZEICHNIS I. RC4GS-V3-Fernsteuerungsanlage ......................1 1.1 Technische Spezifikationen......................1 1.2 Anordnung der Bedienelemente und Schalter ................2 1.3 Tasten- und Schalterfunktionen ....................3 1.4 Hauptanzeige ..........................3 1.5 Installation von R6FG-Empfänger ..................... 3 1.6 Binden ............................4 1.7 Signal/RSSI-Echtzeitrückmeldung .....................
  • Seite 7 RadioLink Electronic Limited www.radiolink.com 2.17 Zusatzkanal (AUX-CH) ......................26 2.18 Modellname (NAME) ......................27 2.19 ALARM (Sicherheitsalarm für Niederspannung und Signalstärke) ........27 2.20 Gyro-Empfindlichkeit (GYRO) ..................... 28 2.21 Failsafe (F/S) .......................... 29 2.22 Tochter-ID (ID SEED) ......................29 2.23 DSC-Slot ..........................28 2.24 Uhren (Timer) ........................
  • Seite 8: Rc4Gs-V3-Fernsteuerungsanlage

    Der im Sender verwendete Chip garantiert eine perfekte Leistung, und die Reaktionszeit von nur 12 ms bietet eine synchrone Steuerung. Das gleiche FHSS-Spreizspektrum und der 67-Kanäle-Pseudozufalls-Frequenzsequenzsprung wie bei der AT9SPro führen bei der RC4GS V3 zu einer hervorragenden Anti-Interferenz-Fähigkeit im selben Frequenzband oder in verschiedenen Frequenzbändern. Die Steuerungsentfernung kann bis zu 400 Meter erreichen.
  • Seite 9: Anordnung Der Bedienelemente Und Schalter

    RadioLink Electronic Limited www.radiolink.com Kompatible Empfänger R7FG, R6FG, R6F, R8EF, R8F, R4FGM, R4F Abmessungen des Batteriefachs 89 * 59 * 25 mm Modellspeichermenge R6FG-Empfänger Abmessungen 35 x 20 x 13 mm Gewicht Anzahl der Kanäle Antennenlänge 205 mm Arbeitsstrom 30 mA...
  • Seite 10: Tasten- Und Schalterfunktionen

    RadioLink Electronic Limited www.radiolink.com 1.3 Tasten- und Schalterfunktionen Exit: Führen Sie den Rückkehr- und Exit-Vorgang aus, drücken Sie auf der Hauptanzeige, um in das Menu „Endpunktanpassungen“ und „Telemetrie“ zu wechseln. Dec(-): Bewegen Sie den Cursor und verringern Sie den Parameterwert.
  • Seite 11: Hauptanzeige

    Antriebs-Akku-Spannungsrückleitung richtig angeschlossen wurde. 1.5 Installation des R6FG-Empfängers Der mit dem RC4GS V3 verkaufte Empfänger R6FG stellt 6 Kanäle und das eingebauten professionellen Gyro zur Verfügung. Die Gyrofunktion ist standardmäßig deaktiviert. Um das Gyro zu aktivieren, stellen Sie sie bitte gemäß dem Abschnitt Gyroeinstellung und Gyro-Empfindlichkeit weiter unten im Handbuch ein.
  • Seite 12: Binden

    RadioLink Electronic Limited www.radiolink.com 1. Versuchen Sie, die Antenne so gerade wie möglich zu montieren, da sonst die effektive Steuerreichweite verringert wird. 2. Große Modelle können Metallteile haben, die die Signalübertragung beeinträchtigen, in diesem Fall sollten sich die Antennen auf beiden Seiten des Modells befinden. Auf diese Weise kann in jedem Arbeitszustand der beste Signalzustand aufrechterhalten werden.
  • Seite 13 RadioLink Electronic Limited www.radiolink.com 3. Drücken Sie die Binden-Taste an der Seite des Empfängers länger als 1 Sekunde, die Kontrollleuchte beginnt zu blinken und zeigt damit an, dass die Kopplung beginnt. 4. Wenn der Anzeiger aufhört zu blinken und dauerhaft leuchtet, bedeutet dies, dass die Bindung abgeschlossen ist.
  • Seite 14: Telemetrie

    Je näher der Wert an 0 liegt, desto stärker ist das Signal. 4. Der Bereich des RSSI-Werts von RadioLink-Sendern reicht von 0 bis -99 dBm. Je größer der Absolutwert des RSSI-Wertes ist, desto schwächer ist das Signal. Beispielsweise ist das Signal bei einem RSSI-Wert von –90 dBm schwächer als das Signal bei einem RSSI-Wert von –75 dBm.
  • Seite 15: Gyroeinstellung

    RadioLink Electronic Limited www.radiolink.com Kabel mit einem JST-Kopf an TELEMETRY (+ -) von R7FG/R8F angeschlossen wird, wie unten im Bild gezeigt. Es wird kein zusätzliches Modul benötigt. Sobald die Verbindung erfolgreich war, können Sie die Informationen zur Batteriespannung auf der Hauptseite der Fernbedienung sehen.
  • Seite 16: Einführung In Das Menü

    RadioLink Electronic Limited www.radiolink.com wenn das Auto nach links gedreht wird, während die Räder zur Korrektur nach links drehen sollten, wenn das Auto nach rechts gedreht wird. Wenn die Kreiselphase umgekehrt ist, drücken Sie kurz die Binden-Taste zweimal in 1 Sekunde. Wenn die rote Anzeige zweimal blinkt, bedeutet dies, dass die Einstellung der Kreiselphase abgeschlossen ist.
  • Seite 17: Sprache

    Schattierungseffekt angezeigt. 4. Drücken Sie die „Enter“-Taste, die gewünschte Sprache wird ausgewählt. 2.3 Modell Die Fernbedienung RC4GS V3 kann 30 Modelldatensätze speichern. Um ein neues Modell zu aktivieren, können folgende Schritte unternommen werden. Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken Sie gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt).
  • Seite 18: Endpunktanpassungen (Epa)

    RadioLink Electronic Limited www.radiolink.com 2.4 Endpunktanpassungen (EPA) Verwenden Sie Endpunktanpassungen (EPA), wenn Sie den linken und rechten Lenkwinkel, Gas, die Bremse oder den Weg des Servos von Kanal 3 einstellen möchten. Wenn der Wenderadius vom Normalzustand des Modells abweicht, sollte er nach links und rechts angepasst werden, um die Korrektur des Lenkradwinkels zu maximieren.
  • Seite 19: Lenkung-Exponential (Stexp)

    RadioLink Electronic Limited www.radiolink.com 2.5 Lenkung-Exponential (STEXP) Diese Funktion (STEXP) wird verwendet, um die Empfindlichkeit des Lenkservos um die neutrale und beide Endpositionen herum zu ändern. Sie hat keinen Einfluss auf den maximalen Servoweg. Stellen Sie die Empfindlichkeit des Richtungsrads sowohl in der neutralen Position als auch am Ende ein.
  • Seite 20: Lenkung-Geschwindigkeit (Stspd)

    RadioLink Electronic Limited www.radiolink.com 3. Drücken Sie die „Enter“-Taste, der eingestellte Wert hört auf zu blinken, jetzt ist die Einstellung erfolgreich. 4. Kehren Sie zur Hauptanzeige zurück, indem Sie zweimal die Taste „Exit“ drücken. Hinweis Der in der Abbildung gezeigte vertikale Cursor bewegt sich im Gleichschritt mit der Betätigung des Lenkrads.
  • Seite 21 RadioLink Electronic Limited www.radiolink.com Sie hat keinen Einfluss auf den maximalen Weg des Servos. Die Gaskurve kann in Fünfpunkte-Gaskurve, Einpunkt-Gaskurve, Exponentialkurve und Brems- exponentialkurve unterteilt werden. Wählen Sie für die Beschleunigung eine Kurve aus Exponential- kurve/ Einpunktkurve/ Fünfpunktkurve. Fünfpunkt-Gaskurveneinstellung (FWD-CRV) In der 5-Punkte-Gaskurve gibt es 5 individuelle einstellbare Punkte, deren Verbindung zwischen Anfangs- und Endpunkt und diesen 5 Punkten die Änderung des Gas-Linearausgangs bestimmt.
  • Seite 22 RadioLink Electronic Limited www.radiolink.com RATE (Die Steigung der Gaslinie an beiden Enden des Punktes): -100 - 0 - +100 Einstellungsschritte Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie THEXP und dann wählen Sie FWD-VTR.
  • Seite 23: Gas-Geschwindigkeit (Thspd)

    RadioLink Electronic Limited www.radiolink.com Bremsexponentialkurveneinstellung (BRK-EXP) Die Bremsexponentialkurve kann die Sanftheit und Sensi- bilität der Bremsänderung verändern, genauso wie die Gasexponentialkurve. In ähnlicher Weise kann durch Modifizieren der RATE der Zweck eines sanften Bremsens und eines empfindlichen Bremsens erreicht werden.
  • Seite 24 RadioLink Electronic Limited www.radiolink.com Einstellwert des Low-Segments und des High-Segments ist die Gasverzögerungsrate, 100 bedeutet keine Verzögerung, je kleiner der Wert, desto höher die Verzögerung. SPEED1 Einstellungselemente ALL: 0-100 100 bedeutet keine Verzögerung Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt).
  • Seite 25: Abs

    RadioLink Electronic Limited www.radiolink.com TGP1: 0-100 Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie THSPD und dann wählen Sie SPEED2. 2. Drücken Sie die „Dec(-)“ - und „Inc(+)“ -Taste, um den Wert einzustellen.
  • Seite 26 RadioLink Electronic Limited www.radiolink.com TGP: Gashebelposition (trigger position) der Gasverzögerung. Position des Gashebels, an dem das ABS funktioniert. DTY: Verhältnis von Bremsdauer zur Periodendauer. STM: Der Wert der Lenkung zur Aktivierung der Pulsierbremse. Wenn der Lenkungsbetrag auf „*E10“ oder einen größeren Wert eingestellt ist, bedeutet dies, dass die Pulsierbremse aktiviert wird, wenn das Modell beim Bremsen eine Kurve fährt und der Lenkungswert größer als dieser eingestellte...
  • Seite 27 RadioLink Electronic Limited www.radiolink.com CYC-Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie ABS und dann wählen Sie CYC. 2. Drücken Sie die „Dec(-)“ - und „Inc(+)“ -Taste, um den Wert einzustellen. (Hinweis: Halten Sie die Tasten „Dec(-)“...
  • Seite 28: Beschleunigung (Accel)

    RadioLink Electronic Limited www.radiolink.com "+3": Bremsdauer wird am längsten (Bremsen blockieren leicht) STM-Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken Sie gleichzeitig Exit und Enter, halten Sie die Tasten eine Sekunde lang gedrückt). Wählen Sie ABS und dann wählen Sie STM.
  • Seite 29 RadioLink Electronic Limited www.radiolink.com Vorwärts-ACCEL-Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie ACCEL und dann wählen Sie FWRD. 2. Drücken Sie die „Dec(-)“ - und „Inc(+)“ -Taste, um den Wert einzustellen.
  • Seite 30: Idlup

    RadioLink Electronic Limited www.radiolink.com 2.11 IDLUP Leerlauf beim Motorstart Verwenden Sie diese Funktion, um die Starteigenschaften des Motors zu verbessern, indem Sie die Leerlaufdrehzahl beim Starten des Motors eines benzinbetriebenen Autos erhöhen. Idle-Up-Rate (RATE) -50% ~ -1%, 0%, +1% ~ +50%...
  • Seite 31: Sub-Trim

    RadioLink Electronic Limited www.radiolink.com 2.12 SUB-TRIM Einstellung der Servoneutralposition Verwenden Sie diese Funktion, um die neutrale Position der Servos für Lenkung, Gas und die 3 AUX-Kanäle einzustellen. Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie SUB- TRIM.
  • Seite 32: Bremseinstellung (Atl)

    RadioLink Electronic Limited www.radiolink.com Einstellungsschritte 1. Rufen Sie das Menü auf (Drücken gleichzeitig Exit und Enter, halten eine Sekunde lang gedrückt). Wählen Sie D/R.Drücken Sie die „Dec(-)“ - und „Inc(+)“ -Taste, um den Wert einzustellen. 2. Schaltereinstellung: Stellen Sie einen Schalter oder eine Taste ein, um für jeden Kanal eine andere Dual-Rate...
  • Seite 33 RadioLink Electronic Limited www.radiolink.com SLV: Slave-Kanal MOD: Mischermodus. INH: bedeutet, dass die Mischerfunktion deaktiviert ist. Unabhängig davon, ob unter dieser Funktion ein Steuerschalter oder -wert eingestellt ist, wird sie nicht aktiviert. ON/OFF: bedeutet das Ein- und Ausschalten der Funktion. Stellen Sie den Modus auf ON, die aktuelle Mischungsregelung kann wirksam werden.
  • Seite 34 RadioLink Electronic Limited www.radiolink.com „Inc(+)“, um den Masterkanal auszuwählen, den Sie anpassen möchten, drücken Sie die Taste „Enter“, der blinkende Masterkanal, den Sie ausgewählt haben, hört auf zu blinken. Slavekanal Kanalauswahl (SLV) ST, TH, 3.Kanal, 4. Kanal, 5. Kanal Anfangswert: ST Wählen Sie das Setup-Element „SLV“...
  • Seite 35 RadioLink Electronic Limited www.radiolink.com Mischmodus (MXMD) OFF, MIX Anfangswert: OFF Wählen Sie das Setup-Element „MXMD“ durch Drücken der „Dec(-)“- oder „Inc(+)“-Taste, drücken Sie die „Enter“-Taste, der anfängliche Mischmodus „OFF“ blinkt. Drücken Sie die „Dec(-)“- oder „Inc(+)“-Taste, um „OFF“ auf „MIX“ umzuschalten, drücken Sie die „Enter“-Taste, das blinkende „MIX“...
  • Seite 36 Kanal am Empfänger) und Gashebel – rechte Kette (2. Kanal am Empfänger). Gas-REVERSE: NOR-REV Halten Sie RC4GS V3 wie im Bild unten. Ziehen Sie normalerweise den Gashebel, die rechte Kette sollte sich vorwärtsbewegen, während Sie den Gashebel drücken und die rechte Kette sollte rückwärts sein.
  • Seite 37 Funktion auf, um die Einrichtung abzuschließen. 1. Lenkung-REVERSE: NOR-REV Halten Sie RC4GS V3 wie im Bild unten. Wenn Sie das Rad nach rechts/im Uhrzeigersinn drehen, sollte sich die linke Kette normalerweise vorwärtsbewegen, während Sie das Rad nach links/gegen den Uhrzeigersinn drehen und die linke Kette rückwärts sein sollte.
  • Seite 38 RadioLink Electronic Limited www.radiolink.com Wenn die Rückwärtslenkung korrekt ist, überspringen Sie diese Einrichtung der Rückwärtslenkung. Nach dem Einstellen des Gas-/Lenkung-Servoreverses kann die Mischungssteuerung eingestellt werden. Mix-Control-Setup 1. Gas zu Lenkung gemischt: Kettenfahrzeuge, die sich vorwärts/rückwärts bewegen Da Kettenfahrzeuge, die sich vorwärts/rückwärts bewegen, durch das Gas gesteuert werden, führt das Gas die Lenkung in der Mischsteuerung.
  • Seite 39 RadioLink Electronic Limited www.radiolink.com Einstellung von „Lenkung in Gas“ abgeschlossen, beide Ketten bewegen sich nach vorne, wenn der Gashebel gezogen wird 2. Lenkung mit Gas gemischt: Kettenfahrzeuge, die nach links/rechts abbiegen Da Kettenfahrzeuge, die nach links/rechts abbiegen, durch die Lenkung gesteuert werden, führt die Lenkung zum Gasgeben in der Mischsteuerung.
  • Seite 40: Zusatzkanal (Aux-Ch)

    RadioLink Electronic Limited www.radiolink.com Die Einrichtung von „Gas in Lenkung“ ist abgeschlossen, die linke Kette bewegt sich vorwärts und die rechte rückwärts, wenn das Rad im Uhrzeigersinn gedreht wird. Das Differential realisiert das Rechts- drehen des Kettenfahrzeugs 2.17 Zusatzkanal (AUX-CH) Die Servoposition für den 3.
  • Seite 41: Modellname (Name)

    Wählen Sie AUX-CH. Drücken Sie die „Dec(-)“ - und „Inc(+)“ -Taste, um die Tasten auszuwählen. 2.18 Modellname (NAME) RC4GS V3 speichert Modellspeicher für 30 Modelle. Jeder Modellspeicher kann gemäß den Anforderungen des Benutzers separat benannt werden. Werksseitiger Standardname: MODEL 1, MODEL 2, usw.
  • Seite 42 RadioLink Electronic Limited www.radiolink.com „Enter“-Taste, um auf die „ALARM“-Funktion zuzugreifen Schnittstelle. Die Standard-Alarmspannung des Senders beträgt 5,0 V, die Standard-Alarmspannung des Empfängers beträgt 4,0 V und die Standard-Alarmspannung der Fahrzeugbatterie beträgt 11,1 V. Die Standard-Alarmspannung einer einzelligen-Batterie beträgt 3,7 V. Wenn Sie beispielsweise eine 3S-Lithiumbatterie für Ihr Modell verwenden, sollte der Unterspannungsalarmwert auf 11,1 V (3,7 V ×...
  • Seite 43: Gyro-Empfindlichkeit (Gyro)

    RadioLink Electronic Limited www.radiolink.com 2.20 Gyro-Empfindlichkeit (GYRO) Diese Funktion ist verfügbar, um die Gyro-Empfindlichkeit und das VR-Mischung ein- oder auszuschalten. Wenn MIX auf OFF eingestellt ist, ist Gyro deaktiviert, während Sie bei MIX auf ON eingestellt sind, können Sie die Gyro-Empfindlichkeit STD oder VR einstellen.
  • Seite 44: Tochter-Id (Id Seed)

    Bindungsempfängern, um die Steuerung zu realisieren. Es können insgesamt 10 unabhängige Tochter- IDs gespeichert werden. Zum Beispiel hat RC4GS V3 die Bindung mit 10 verschiedenen Booten und die Einrichtung der jeweiligen Parameter abgeschlossen. Schalten Sie die ID SEED-Funktion ein, wählen Sie das ID.1- Boot aus und fahren Sie es zur Wassermitte, aber es funktioniert unerwartet nicht mehr.
  • Seite 45 Bedienungsanleitung des Simulators, um den Sender in der Simulationssoftware zu kalibrieren und zu betreiben. Das folgende Bild dient als Referenz. (Bitte beachten Sie das Video für die Methode zum Verbinden von RC4GS V3 mit TBS Crossfire: https://www.youtube.com/watch?v=6vt5QexQSQs Headtrack-Modus: Wenn Sie eine FPV-Brille mit Headtrack- Funktion an den DSC-Port des RC4GS V3 anschließen...
  • Seite 46: Uhren (Timer)

    RadioLink Electronic Limited www.radiolink.com Wenn der DSC-Modus als Headtrack ausgewählt ist, gibt der DSC-Port des RC4GS V3 standardmäßig in 5. Kanal und 6. Kanal aus. Sie müssen also die Headtrack-Firmware des RC6GS aktualisieren. Verbinden Sie dann das Rollservo und das Nickservo, die zur Steuerung des Pan-Tilt verwendet werden, mit den Pins des R6FG-Empfängers in 5.
  • Seite 47 RadioLink Electronic Limited www.radiolink.com START: Wählen Sie einen Schalter oder eine Taste zum Auslösen der Zeitmessungsfunktion. Sie können SWA, SWD, TH (Gashebel) und den Sperrmodus der beiden Schaltertasten wählen. NULL bedeutet, dass die Timing-Funktion nicht aktiviert ist. Wenn der Schalter auf SWA, SWD oder deren Verriegelungsmodi eingestellt ist, können Sie UP (oben), CNT (zentral) oder DOWN (unten) als Position des Schalters...
  • Seite 48: Zurücksetzen (Reset)

    RadioLink Electronic Limited www.radiolink.com Stopp automatisch um 1 Runde erhöht. So überprüfen Sie das Timing jeder Runde: Bewegen Sie den Cursor auf: L01-L30, drücken Sie die „Enter“-Taste, der Cursor beginnt zu blinken, und drücken Sie dann die „Dec(-)“- oder „Inc(+)“- Tasten bei unten auf dem Bildschirm, um die Runden auszuwählen,...
