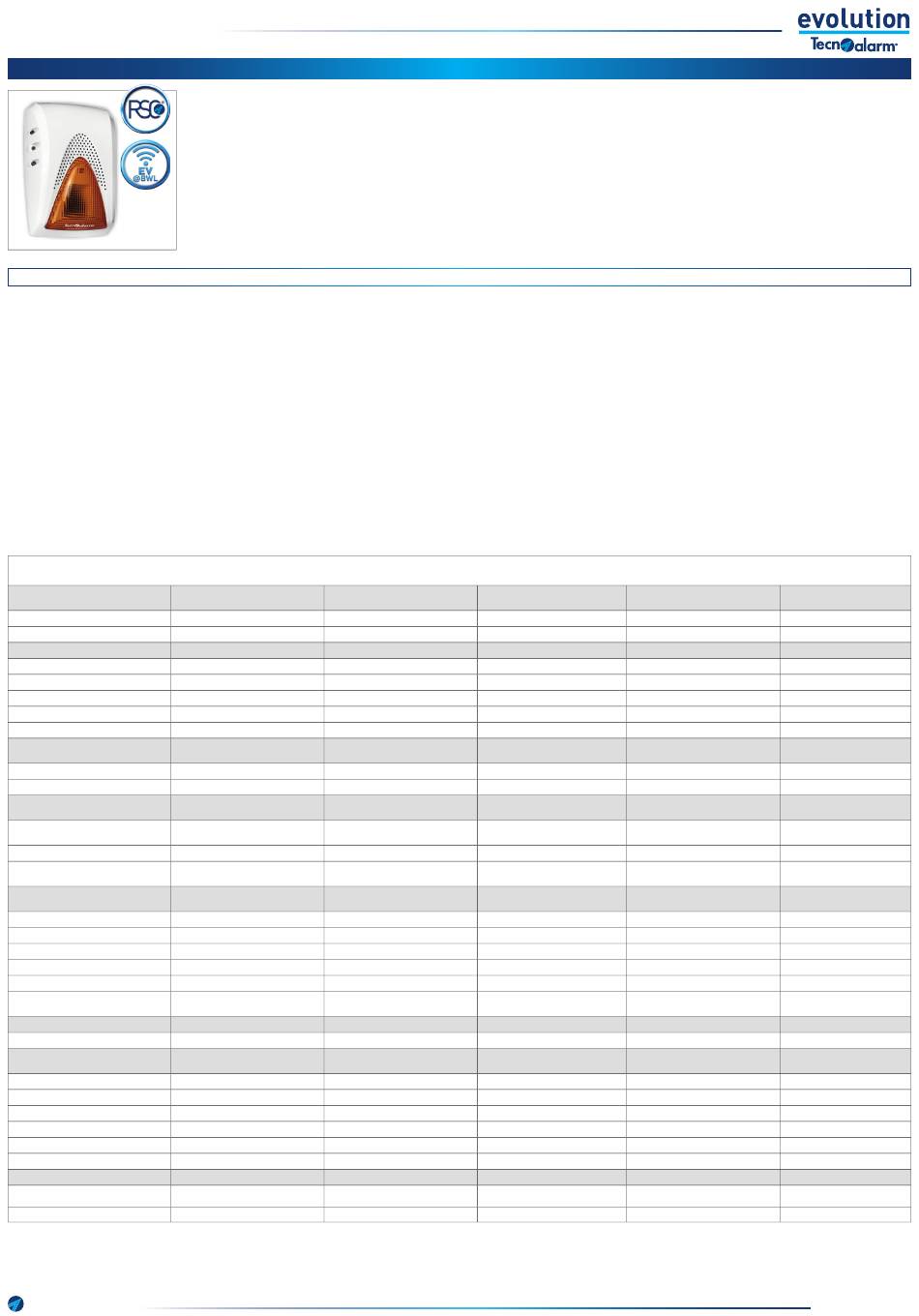

Tecnoalarm evolution EV SAEL BWL Bedienungsanleitung

Wireless burglar alarm system Wireless burglar alarm system
Programmazione e autentifi cazione - La sirena piezoelettrica wireless EV SAEL BWL
è un dispositivo di segnalazione d'allarme ottico acustico, per esterni. La programmazione funzionale
della sirena si può effettuare solo, tramite il software Centro.
Seleziona il Menù Confi gurazione > Sirene radio, trascrivi nel campo WID le 12 cifre che compongono
il codice d'idenfi cazione (Wireless identifi cation), completa a programmazione funzionale della Sirena,
compilando i restanti campi. Effettua la programmazione di tutti i dispositivi Wireless, completa
la programmazione del Sistema, invia la programmazione alla centrale, alimenta i dispositivi wireless
e verifi ca per ognuno di essi, il buon esito della procedura di autenticazione automatica.
LED di segnalazione - I Led di segnalazione interni alla sirena, sono attivi solo durante le fasi
di Autenticazione e Test. Nella fase di Autenticazione i Led rosso e verde lampeggiano
(monitor attività di ricetrasmissione).
Test del dispositivo - La sirena è dotata della funzione Test, la funzione consente di verifi care,
la ricetrasmissione e il funzionamento ottico/acustico della sirena. La verifi ca funzionale si avvia
digitando il tasto Test, la sirena trasmette la richiesta al Sistema, il Sistema a sua volta risponde,
sollecitando la sirena ad emettere un segnale acustico e una serie di lampeggi di conferma.
CARATTERISTICHE TECNICHE E FUNZIONI / CARACTÉRISTIQUES TECHNIQUES ET FONCTIONS
TECHNICAL AND FUNCTIONAL SPECIFICATIONS / CARACTERÍSTICAS TÉCNICAS Y FUNCIONES / TECHNISCHE DATEN UND FUNKTIONEN
CARATTERISTICHE CARACTÉRISTIQUES
GENERALI GÉNÉRALES
Nome dispositivo Modèle
Descrizione Description
CARATTERISTICHE RADIO CARACTÉRISTIQUES RADIO
Ricetrasmettitore Émetteur-récepteur
Protocollo di comunicazione Protocole de communication
Banda di frequenza Bande de fréquence
Modulazione Modulation
Potenza di trasmissione max. Puissance d'émission max.
CARATTERISTICHE CARACTÉRISTIQUES
OTTICHE OPTIQUES
Colore lampeggiante Couleur clignotant
Frequenza di lampeggio Fréquence de clignotement
CARATTERISTICHE CARACTÉRISTIQUES
ACUSTICHE ACOUSTIQUES
Pressione acustica Pression sonore
(asse principale) (axe principale)
Frequenza Fréquence
Modi suono Types de sonnerie
programmabili programmables
CARATTERISTICHE CARACTÉRISTIQUES
ELETTRICHE ÉLECTRIQUES
Tensione nominale Tension nominale
Tensione di alimentazione Tension d'alimentation
Consumo a riposo Consommation au repos
Consumo max. Consommation max.
Batteria Batterie
Autonomia batteria Autonomie batterie
(in funzione dell'utilizzo del prodotto) (en fonction de l'utilisation)
AUTO-PROTEZIONI AUTO-SURVEILLANCE
Antiapertura/antirimozione Anti-ouverture et anti-arrachement Anti-opening and anti-detachment
CARATTERISTICHE CARACTÉRISTIQUES
FISICHE PHYSIQUES
Temperatura di funzionamento Température de fonctionnement
Grado di protezione Indice de protection
Classe ambientale Classe environnementale
Contenitore Boîtier
Dimensioni (L x A x P) Dimensions (L x H x P)
Peso Poids
CONFORMITÀ CONFORMITÉ
Norma Norme
Grado di sicurezza Niveau de sécurité
N.B. Il fabbricante, Tecnoalarm S.r.l., dichiara che le presente apparecchiatura radio è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di Conformità UE è disponibile al seguente indirizzo internet: www.tecnoalarm.com.
N.B. Le fabricant, Tecnoalarm S.r.l., déclare que l'équipement radioélectrique présent est conforme à la Directive 2014/53/UE. Le texte complet de la Déclaration de Conformité UE est disponible à l'adresse internet suivante: www.tecnoalarm.com.
N.B. The manufacturer, Tecnoalarm S.r.l., declares that the present radio equipment complies with the Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following internet address: www.tecnoalarm.com.
N.B. El fabricante, Tecnoalarm S.r.l., declara que el presente equipo radioeléctrico es conforme a la Directiva 2014/53/UE. El texto completo de la Declaración de Conformidad UE está disponible en la dirección internet siguiente: www.tecnoalarm.com.
N.B. Der Hersteller, Tecnoalarm S.r.l., erklärt, daß das vorliegende Funkgerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tecnoalarm.com.
EV SAEL BWL
EV SAEL BWL
DESCRIZIONE / DESCRIPTION
Programmation et authentifi cation - L'EV SAEL BWL est une sirène radio piézoélectrique pour
extérieur. La programmation se fait par logiciel Tecnoalarm. Ouvrir le tableau de confi guration
des sirènes radio, taper le code WID (Wireless Identifi cation) à 12 chiffres puis compléter les autres
paramètres de la sirène. Après avoir programmé tous les paramètres du système et les dispositifs
radio, transférer la confi guration au système d'alarme, raccorder l'alimentation aux dispositifs radio
et vérifi er la réussite de l'authentifi cation automatique pour chacun d'eux.
LED TX/RX - Les LED TX rouge et RX verte sur la carte électronique de la sirène ne sont actives
que pendant l'authentifi cation et en mode de test. Elles clignotent lors de l'authentifi cation.
Test - La fonction de test est activée par le bouton de test sur la carte électronique de la sirène
et vérifi e le fonctionnement de l'émetteur-récepteur, du clignotant et de la cloche. La sirène envoie
le signal de test au système d'alarme qui le renvoie à la sirène et qui l'obllige à accuser réception
avec un signal acoustique et une série de clignotements.
GENERAL CARACTERÍSTICAS
FEATURES GENERALES
Type Modelo
Description Descripción
WIRELESS FEATURES CARACTERÍSTICAS DE RADIO
Transmitter-receiver Receptor-transmisor
Communication protocol Protocolo de comunicación
Frequency band Banda de frecuencia
Modulation Modulación
Max. transmission power Potencia de emisión máx.
OPTICAL CARACTERÍSTICAS
SPECIFICATIONS ÓPTICAS
Flashlight color Color destellante
Flash rate Frecuencia de destello
ACUSTIC CARACTERÍSTICAS
SPECIFICATIONS ACÚSTICAS
Sound level Potencia acústica
(main axis) (eje principal)
Frequency Frecuencia
Programmable Tipos de sonido
sound types programables
ELECTRICAL CARACTERÍSTICAS
SPECIFICATIONS ELÉCTRICAS
Rated voltage Tensión nominal
Operating voltage Tensión de trabajo
Consumption in stand-by Consumo en reposo
Max. consumption Consumo máx.
Battery Batería
Battery autonomy Autonomía batería
(depending on use) (según el uso)
ANTI-TAMPER PROTECTION PROTECCIÓN DE TAMPER
Antiapertura y antiarranque
PHYSICAL CARACTERÍSTICAS
SPECIFICATIONS FÍSICAS
Operating temperature Temperatura de funcionamiento
Protection class Clase de protección
Environmental class Clase ambiental
Casing Caja
Dimensions (L x H x D) Dimensiones (L x A x P)
Weight Peso
CONFORMITY CONFORMIDAD
Norm Norma
Security grade Grado de seguridad
ALLGEMEINE
DATEN
Modell
Beschreibung
FUNKEIGENSCHAFTEN
Empfänger-Sender
Kommunikationsprotokoll
Frequenzenband
Modulation
Max. Sendeleistung
OPTISCHE
EIGENSCHAFTEN
Farbe Blinklicht
Blinkfrequenz
AKUSTISCHE
EIGENSCHAFTEN
Schalldruck
(Hauptachse) med. 100.8dB(A) @ 1m
Betriebsfrequenz
Programmierbare
Signaltöne
not covered by certifi cation)
ELEKTRISCHE
EIGENSCHAFTEN
Nennspannung
Betriebsspannung
Stromaufnahme im Ruhezustand
Maximale Stromaufnahme
Batterie
Batterieautonomie
(je nach Anwendung)
SABOTAGESCHUTZ
Öffnungs- und Abhebeschutz
PHYSIKALISCHE
EIGENSCHAFTEN
Betriebstemperatur
Schutzklasse
Umweltklasse
Gehäuse
Abmessungen (L x H x B)
Gewicht
KONFORMITÄT
Norm
EN 50131-4 - EN 50131-5-3
Sicherheitsgrad
EV SAEL BWL
Wireless outdoor siren
UHF
EV@BWL
868MHz
FSK
25mW EIRP
Orange
56/min.
min. 96dB(A) @ 1m
1050Hz...2950Hz
3 (sound type 1
3.6V DC
2.7V...3.6V DC
141μA @ 6.6V DC
177mA @ 3.6V DC
Li SOCL2 3.6V/13Ah
> 4 years
Micro-switch
-25°C...+55°C
IP43-IK07
III
ABS + ASA
169 x 252 x 80mm
900g
EN 50131-1
2
Rel. 1.3 - 04/2021
