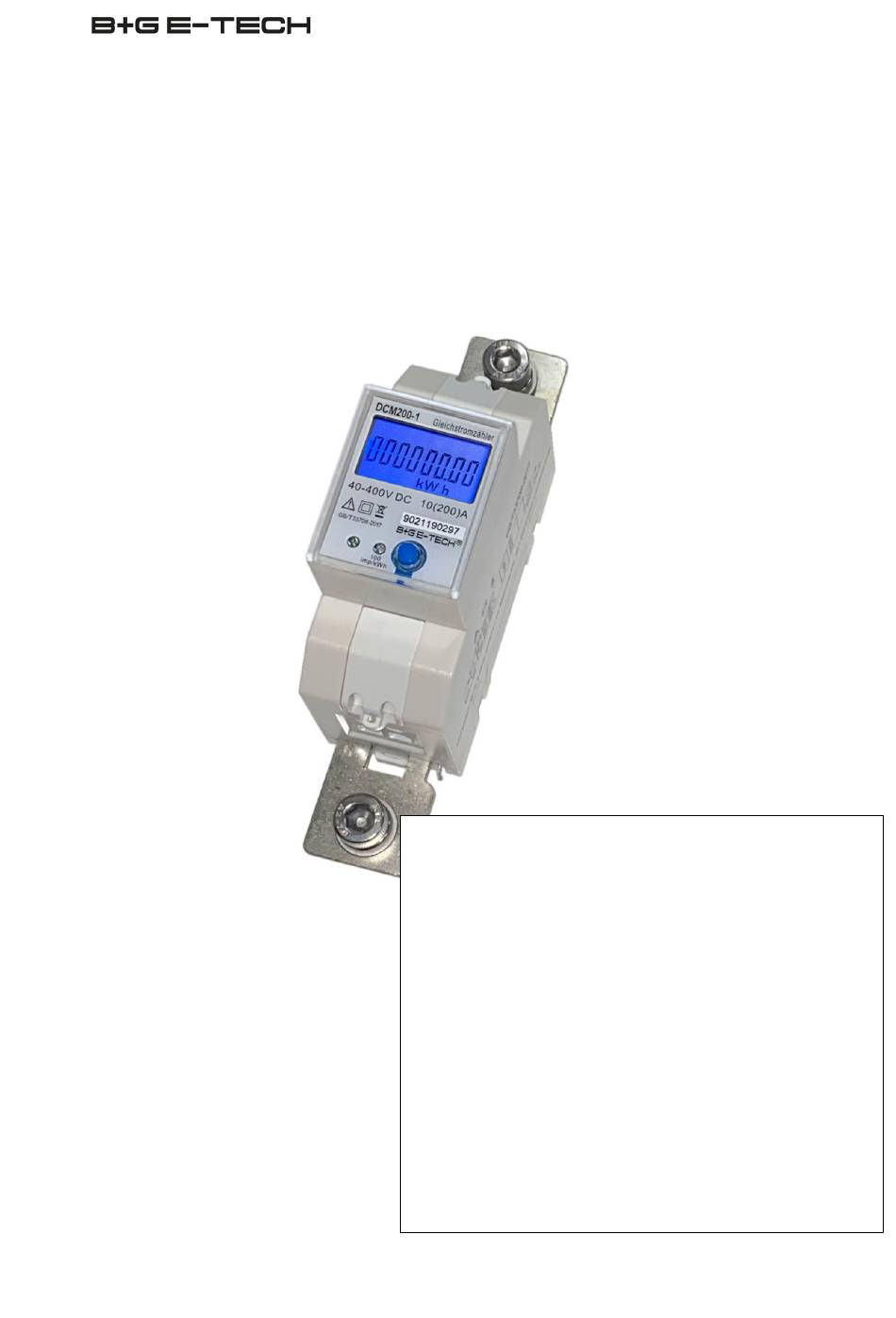

- Seite 1 Benutzerhandbuch DC-Gleichspannungszähler DCM200-1 1. Einführung 2. Merkmale und technische Parameter 3. Beschreibung 4. Anzeige 5. Anschlussschema 6. Abmessungen des Messgeräts 7. Einbau 8. Sicherheitshinweise...
-
Seite 2: Technische Parameter
1. Kurze Einführung Das DCM200-1 ist ein direktmessendes DC-Gleichspannungsmessgerät mit integriertem Messwiederstand für Messungen bis 200A und verfügt über eine RS485-Kommunikationsschnittstelle um Daten für anwenderspezifische Systemplattformen bereitzustellen. Die Hutschienenmontage erlaubt eine einfache und schnelle Installation und vereint die Eigenschaften der Zuverlässigkeit bei geringer Größe. - Seite 3 3. Beschreibung LCD-Anzeige Impuls LED mit 100 Imp./kWh Funktionstaste zum Blättern zwischen den Werten bzw. zum Abruf versch. Systemdaten Werkstoff Basis PC+ABS-Legierung Abdeckung Material PC+ABS-Legierung Klemmenabdeckung PC+ABS Klammer...
- Seite 4 4. Anzeige Tastenfunktion und Anzeige (Ebene 1 – Zählerwerte) Seite Inhalt Display Seite 1 kWh (Wirkleistung gesamt) Seite 2 V (Spannung in Volt) Seite 3 A (Strom in Ampere) Seite 4 Tarif 1 Seite 5 Tarif 2 Seite 6 Tarif 3 Seite 7 Tarif 4 Tastenfunktion und Anzeige (Ebene 2 –...
- Seite 5 5. Anschlussdiagramm DC+ (unterer Anschluss) Eingang der DC Leitung (positive Spannung) DC+ (oberer Anschluss) Ausgang der DC Leitung (positive Spannung) Eingang DC >> wird zur Eigenstromversorgung benötigt (Nicht als Durchgangsklemme zu benutzen!) Eingang DC – (wird zur Eigenstromversorgung benötigt) (Nicht als Durchgangsklemme zu benutzen!) RS485 >>...
- Seite 6 6. Abmessungen Länge 150,0 mm Breite 38,0 mm Höhe 80,5 mm...
-
Seite 7: Einbauhinweise
7. Installation 7.1. Einbauhinweise Für die Installation von Stromzählern sind erfahrene Elektriker oder Fachleute erforderlich, nur diese sind befugt den Zähler zu installieren nachdem sie dieses Benutzerhandbuch gelesen haben. Sollten vor oder während der Installation Beschädigungen oder andere Unregelmäßigkeiten am Gerät auffallen, darf der Zähler nicht in Betrieb genommen werden. - Seite 8 3. Hängen Sie das Messgerät wie in Abbildung 3 gezeigt auf der Trägerschiene ein und schieben Sie dann die Halteclip so weit nach oben, sodass das Messgerät auf der Trägerschiene, wie in Abbildung 4 dargestellt, festklemmt. Abb. 3 Abb. 4 4.
-
Seite 9: Installation Und Verwendung
Der Ausschluss der Garantie erfolgt, wenn das Gerät nicht ordnungsgemäß installiert wurde (nur vom Elektrofachmann zu installieren), sowie wenn es vom Kunden geöffnet oder anderweitig manipuliert oder verändert wurde. Das Siegel darf nicht entfernt, beschädigt oder geöffnet werden. 8.3 Hersteller / Inverkehrbringer: B+G e-tech GmbH Franz-Mehring-Str. 36 DE 01979 Lauchhammer...
