B+G E-Tech DS80 Serie Beschreibung
Din-trägerschienen-multifunktionaler dreiphasen- wirkleistungszähler (mid-zertifiziert)
Inhaltsverzeichnis
Beschreibung
DS80 Serie
DIN-Trägerschienen-Multifunktionaler Dreiphasen- Wirkleistungszähler
(MID-zertifiziert)

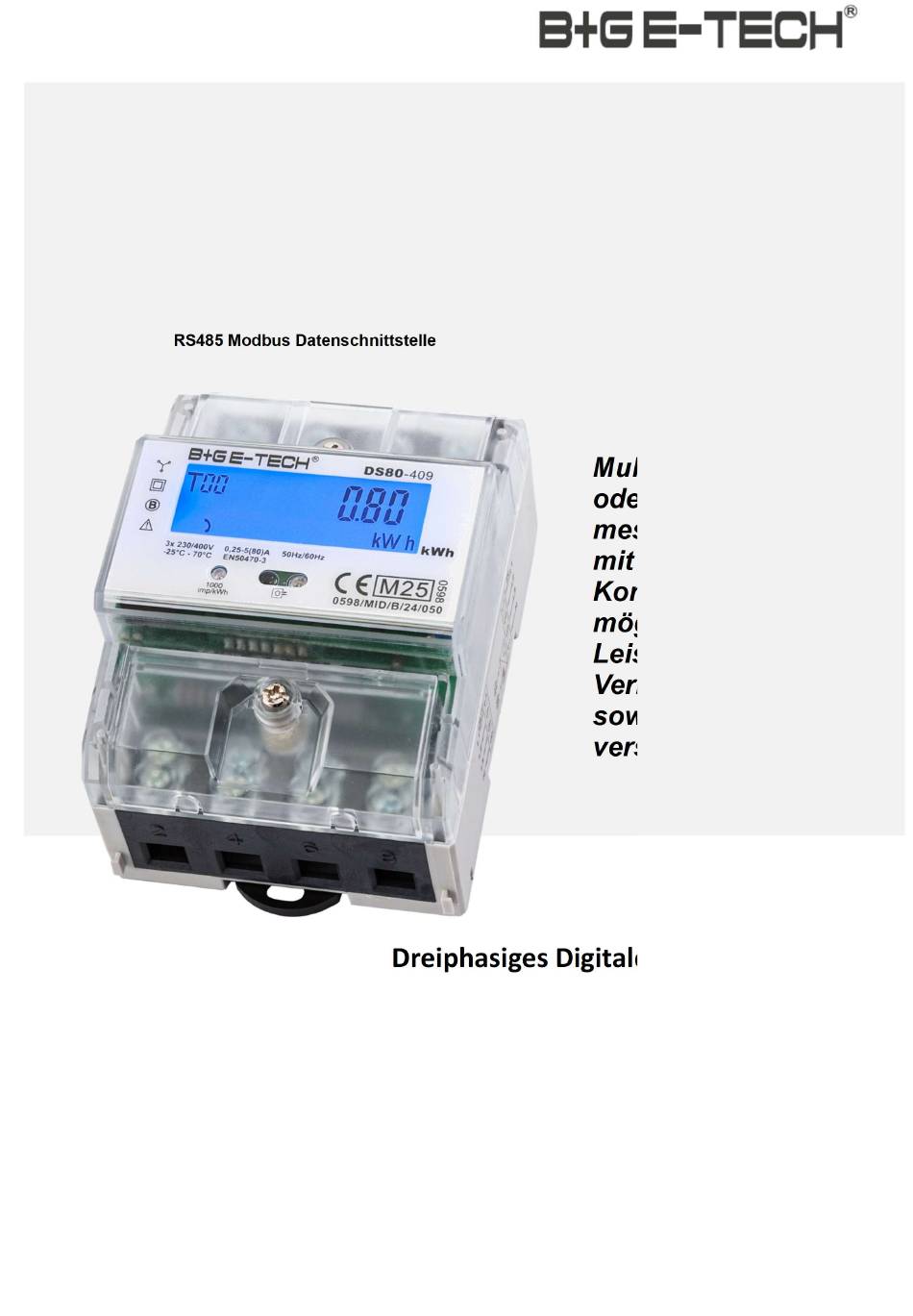

- DS80-409:
SO-Ausgang (variable Konstante), Messmethode anpassbar, viele Messmöglichkeiten
IR-Datenschnittstelle
- DS80-403:
SO-Ausgang (variable Konstante), Messmethode anpassbar, viele Messmöglichkeiten
RS485 Modbus Datenschnittstelle
Dreiphasiges Digitales Energiemessgerät
Der digitale bidirektionale Leistungsmesser der Serie DS80 ist zur Direktmessung
in 3-Phasen Wechselstromnetzen mit maximalen Lasten von bis zu 80A Dauerlast
pro Phase konzipiert.
Dieses Messgerät wurde von der SGS UK für MID B&D-zertifiziert, und beweist
sowohl seine Genauigkeit als auch seine Qualität. Die Zertifizierung ermöglicht die
Verwendung dieses Modells für rechtlich korrekte Messungen und Abrechnungen
gegenüber dritten.
Multifunktionales Ein-
oder Zweirichtungs-
messendes Gerät
mit individueller
Konfigurations-
möglichkeit zur
Leistungs- und
Verbrauchsberechnung
sowie Anzeige
verschiedener Werte.
Stand: April 2025
Inhaltsverzeichnis
Verwandte Anleitungen für B+G E-Tech DS80 Serie
Inhaltszusammenfassung für B+G E-Tech DS80 Serie
- Seite 1 Beschreibung DS80 Serie DIN-Trägerschienen-Multifunktionaler Dreiphasen- Wirkleistungszähler (MID-zertifiziert) - DS80-409: SO-Ausgang (variable Konstante), Messmethode anpassbar, viele Messmöglichkeiten IR-Datenschnittstelle - DS80-403: SO-Ausgang (variable Konstante), Messmethode anpassbar, viele Messmöglichkeiten RS485 Modbus Datenschnittstelle Multifunktionales Ein- oder Zweirichtungs- messendes Gerät mit individueller Konfigurations- möglichkeit zur...
-
Seite 2: Ds80-Serie Variantenübersicht
1200 / 2400 / 4800 / 9600 / 1200 / 2400 / 4800 / 9600 (einstellbar) 19200 / 38400 / 115200 S0 Ausgang (elektrisch) S0-Ausgabe für aktive kWh mit variabler Konstante (default 1000) 180/90ms (einstellbar) LCD Hintergrundbeleuchtung Blau Blau (einstellbar) Pufferbatterie B+G e-tech GmbH www.stromzähler.eu... -
Seite 3: Beschreibung Der Bedien- Und Ableseelemente
Klemmabdeckung mit darunterliegenden Klemmabdeckung mit darunterliegenden Anschlüssen, der Pfeil zeigt die Position Anschlüssen, der Pfeil zeigt die Position des S0 Ports des S0 Ports Klemmabdeckung mit darunterliegenden Anschlüssen, der Pfeil zeigt die Position des RS485 Ports B+G e-tech GmbH www.stromzähler.eu... -
Seite 4: Lcd-Anzeige Und Übersicht Der Angezeigten Werte
2. LCD-Anzeige und Übersicht der angezeigten Werte DS80 Serie Anzeigeinhalt * „T“ Symbolisiert die „Total-Werte” z.B. Total Tarifsymbole kWh den Werten in der Hauptanzeige Pfeilsymbole zur weiteren Zuordung Anzeige der aktuellen Seite lt. Tabelle Symbole der jeweiligen Einheit zum angezeigten Wert in der Hauptanzeige (C) „Auflistung: DS80 LCD Anzeigeinhalte“... -
Seite 5: Bedienung Und Einstellung
Die Serie DS80 ist MID-Zertifiziert und somit für Verrechnungszwecke gegenüber dritten rechtlich zugelassen. Die entsprechende Baumusterprüfbescheinigung kann separat bei uns angefragt werden. Bitte beachten Sie: Aus Gründen der Manipulationssicherheit und in Hinsicht der MID- Messgeräterichtlinie sind die Hauptzählwerke sind NICHT rückstellbar! B+G e-tech GmbH www.stromzähler.eu... - Seite 6 3+2 000.00 Spannung Phase L2-N 3+2 000.00 Spannung Phase L3-N 3+2 000.00 Strom Phase L1 2+3 00.000 Strom Phase L2 2+3 00.000 Strom Phase L3 2+3 00.000 Netzfrequenz kombiniert 1+2 0.00 Durchschnitt L1/L2/L3 Baudrate Stopbit / Parität B+G e-tech GmbH www.stromzähler.eu...
-
Seite 7: Ausgabe Der S0 Signale
S0 Impuls LED = 1000 gesetzt, dann gibt auch der elektrische Impulsausgang eine Impulsrate von 1000imp./kWh aus. Die Definition der Schnittstelle erfolgt in der EN 62053-31 – Klasse A empfohlene (max. zulässige) Strom und Spannungspegel: Spannung: 25 V (max 27 V) Strom: 8 mA (max. 20mA) B+G e-tech GmbH www.stromzähler.eu... - Seite 8 Leistung von L-out nach L-in (Abgaberichtung) fließend der Leistung von L-in nach L-out (Bezugsrichtung) fließend gegengerechnet wird. Bsp. der Berechnung: (L1) + (L2) + (L3) L1 = 15kWh Import (Bezug) , L2 = 10kWh Export (Abgabe) , L3 = 10kWh Import (Bezug) Gesamt = 15 kWh B+G e-tech GmbH www.stromzähler.eu...
- Seite 9 -35 kWh Import -00 kWh Export -35 kWh 1h auf L1 = -15 kW 1h auf L2 = -10 kW 1h auf L3 = -10 kW T00/T01 Total -35 kWh Import -35 kWh Export -00 kWh B+G e-tech GmbH www.stromzähler.eu...
-
Seite 10: Technische Daten
50Hz Bemessungs-Impulsspannung Genauigkeitsklasse Klasse 1 LCD Display: LCD 6+2 = 999999.99 + Zusatzzeichen Betriebstemperatur: -40~70℃ Lagertemperatur: -40~70℃ Leistungsaufnahme ≤2W/10VA Stromaufnahme: ≤1W empfohlene Umgebungsluftfeuchte ≤75% (nicht kondensierend) maximale Umgebungsluftfeuchte: ≤95% Startstrom (Anlaufstrom): 0.4% (20mA) Schutzklasse IP51 (innen) B+G e-tech GmbH www.stromzähler.eu... -
Seite 11: Abmessungen
7. Abmessungen B+G e-tech GmbH www.stromzähler.eu... -
Seite 12: Anschlussdiagramm
Zusatzklemmen: Zusatzklemmen: 20 : S0 1 Impulsanschluss „+“ 15 : S0 1 Impulsanschluss „+“ 21 : S0 1 Impulsanschluss „-“ 16 : S0 1 Impulsanschluss „-“ 23 : RS485 Schnittstelle „+“ 24 : RS485 Schnittstelle „-“ B+G e-tech GmbH www.stromzähler.eu... - Seite 13 Jahreszahl der Eichung und schlussendlich die Nummer der benannten Stelle die für die Überwachung in der Produktionsphase zuständig ist. Des Weiteren befindet sich am rechten Rand auf der Frontseite eine für diese Geräteserie einmalige Seriennummer angebracht, die ebenfalls nach der Installation zur Zuordnung der Geräte dient. B+G e-tech GmbH www.stromzähler.eu...
-
Seite 14: Sicherheitshinweise
Nur Personen, die berechtigt sind, dieses Gerät zu installieren, anzuschließen und zu verwenden, und über die entsprechenden Kenntnisse zur Kennzeichnung und Erdung elektrischer Geräte und Stromkreise verfügen und dies gemäß den Sicherheits- und Regulierungsstandards tun können, werden in diesem Handbuch als qualifiziertes Personal betrachtet. B+G e-tech GmbH www.stromzähler.eu... -
Seite 15: Verwendung Für Den Beabsichtigten Zweck
Sie irgendwelche Vorschläge haben, teilen Sie uns dies bitte mit. Technische Änderungen vorbehalten. Urheberrechte © Copyright B+G e-tech® GmbH sowie dessen Hersteller Alle Rechte vorbehalten. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestimmt. Jede Vervielfältigung stellt einen Gesetzesverstoß dar und wird straf- und zivilrechtlich geahndet. -
Seite 16: Pflichten Zur Entsorgung Von Elektronikgeräten
Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind getrennt zu entsorgen. Im Elektrogerät enthaltene Personenbezogene Daten sind vor der Entsorgung eigenverantwortlich zu löschen. B+G e-tech GmbH www.stromzähler.eu... - Seite 17 Fester Sitz in den Anschlussklemmen prüfen Datenausgabe Verbindung, jedoch keine Daten Überprüfen Sie die Abfrage der Register, dass diese korrekt angesprochen werden! Dies ist der häufigste Fehler, dass die Mastergeräte keine korrekten oder falsche Anfragen an den Zähler senden! B+G e-tech GmbH www.stromzähler.eu...
-
Seite 18: Declaration Of Confirmity
Declaration of Confirmity We, B+G e-tech GmbH Franz-Mehring-Str. 36 DE 01979 Lauchhammer Ensure and declare that electricity meter types DS80-403 and DS80-409 with measurement range 230/400V, 0,25-5(100)A, 50Hz, 1000imp./kWh, S.W. 1.0.01 are in conformity with the type as described in the...
