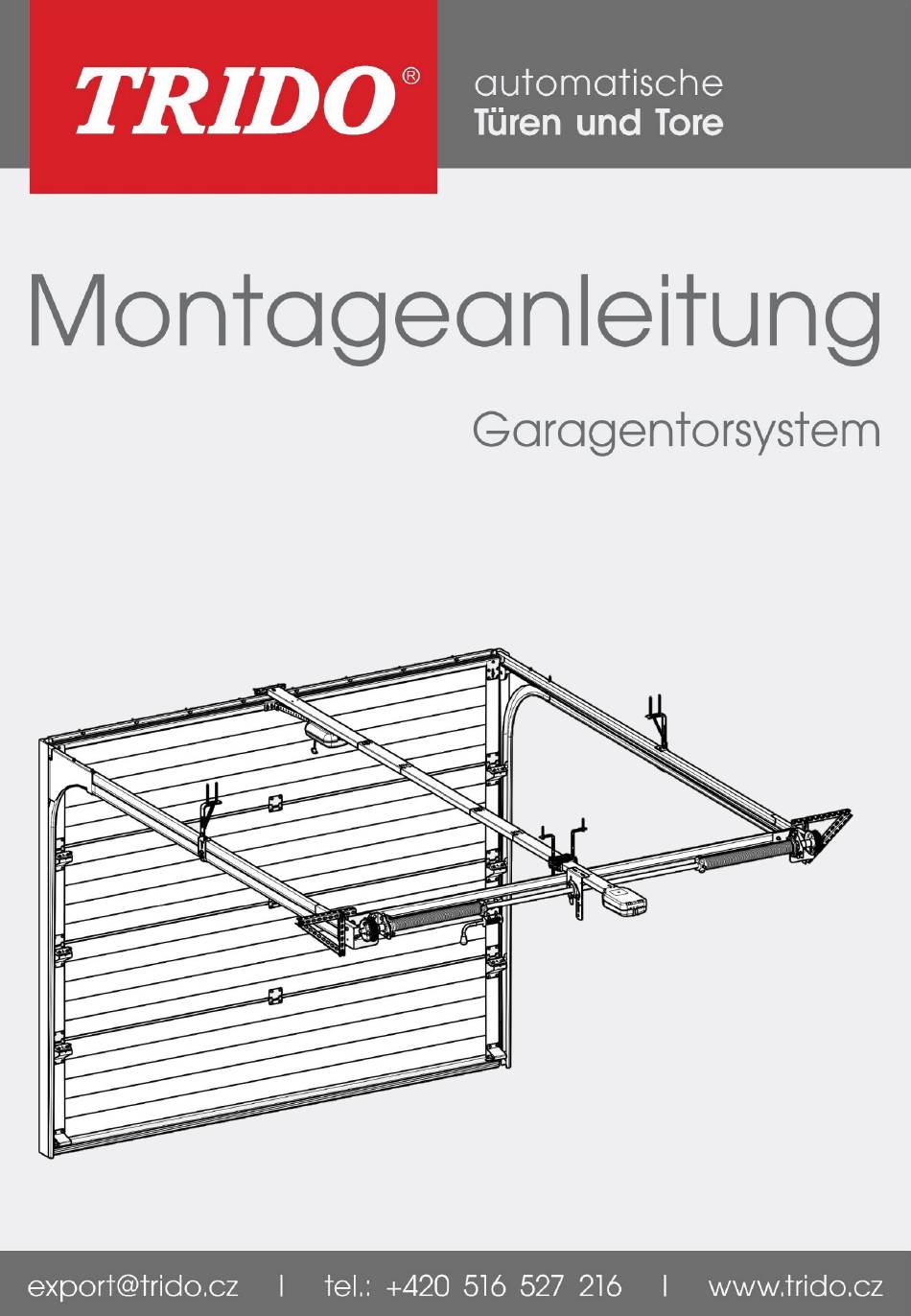

Trido EVO Montageanleitung

Garagentorsystem
Vorschau ausblenden Andere Handbücher für EVO:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Standardsystem EVO
Version 08. 06. 2022
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Trido EVO

Inhaltszusammenfassung für Trido EVO

  • Seite 1 Standardsystem EVO Version 08. 06. 2022...

  • Seite 2: Allgemeine Warnhinweise

    Allgemeine Warnhinweise Information, Ergänzung Warnhinweis – kennzeichnet die GEFAHR und muss besonders beachtet werden Befolgen Sie die Hinweise um eine drohende Gefahr zu vermeiden! Zu dieser Anleitung Dieser Anleitung enthält wichtige Informationen zum gefahrlosen Einbau und Betrieb des Sektionaltores und ist nur für die sachkundigen Personen gemäß der EN 12635 bestimmt. Lesen und beachten Sie diese Anleitung sorgfältig, insbesondere alle Sicherheits- und Warnhinweise! Diese Anleitung sorgfältig aufbewahren!
  • Seite 3 Allgemeine Warnhinweise • Befestigungsmaterial entsprechend der baulichen Gegebenheiten und Größe und Gewicht des Tores wählen (ist nicht im Lieferumfang enthalten). Die Montagefirma hat zu prüfen, ob das Gebäude sicher und stabil genug ist für die Montage des Garagentores und ist dafür verantwortlich, dass für die jeweiligen Materialien (Stein, Beton, Stahl, Holz) geeignete Befestigungsmittel verwendet werden.

  • Seite 4: Empfohlenes Werkzeug

    Empfohlenes Werkzeug Ø 4,2; 5; 6; 8 Ø 6; 8; 10; 12 60 cm Ø 10 - 12...

  • Seite 5: Vollständigkeit Der Lieferung Überprüfen

    Vollständigkeit der Lieferung überprüfen Angaben in der Stückliste auf dem Karton mit den gelieferten Teilen kontrollieren. Vollständigkeit der Lieferung überprüfen* Karton mit Kleinteilen und Vertikale Führungen und Dichtungen Verbindungsmaterial Federwelle –genaue Anzahl der Horizontale Führungen Federfinden Sie in der Stückliste Torsektionen Antrieb * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...

  • Seite 6: Einbaudaten Überprüfen

    Einbaudaten überprüfen • Die tatsächlichen Masse an der Baustelle müssen mit der Bestellangaben übereinstimmen! • Die Toröffnung und der Garagenboden muss lot- und waagerecht sein! 0 mm 0 mm* 0 mm...
  • Seite 7 Einbaudaten überprüfen • Die Leibung darf nicht nach Innen zusammenlaufen, da die horizontale und vertikale Führung in die Leibung montiert wird!

  • Seite 8: Montage Der Vertikalführung Und Blendrahmens

    Montage der Vertikalführung und Blendrahmens L = P...
  • Seite 9 Montage der Vertikalführung und Blendrahmens...
  • Seite 10 Montage der Vertikalführung und Blendrahmens Den Abstand zwischen den festen Teilen der Seitendichtung messen, 4 mm abziehen und die Topdichtung auf diesen Maß kürzen. L – 4 mm Außenansicht...
  • Seite 11 Montage der Vertikalführung und Blendrahmens Außenansicht Außenansicht...
  • Seite 12 Montage der Vertikalführung und Blendrahmens Den Innenabstand A der Vertikalführungen mit Hilfe des Montage- Hilfsprofiles oder Metermaßes kontrollieren.. L = P Max. 400 mm...
  • Seite 13 Montage der Vertikalführung und Blendrahmens Vertikalführung und Blendrahmen in der ganzen Länge richten, ggf. unterlegen. Beispiel Montage in bestehende Stahlzarge siehe Abb. Option - bei breiten Toren und atypischen Anlagen * Befestigungsmaterial nicht im Lieferumfang enthalten...

  • Seite 14: Montage Der Horizontalführung

    Montage der Horizontalführung 4x M6 mit Flachkopf Finale Position des Montageprofiles...
  • Seite 15 Montage der Horizontalführung * Befestigungsvarianten...

  • Seite 16: Montage Der Federwelle

    Montage der Federwelle linke Trommel Keil 75 mm rechte Distanzring Federbruchsicherung 31 mm linke Feder rot *Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
  • Seite 17 Montage der Federwelle rechte Trommel Keil 75 mm Distanzring linke 31 mm Federbruchsicherung rechte Feder schwarz *Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
  • Seite 18 Montage der Federwelle Lagerkonsole 150 mm außer Mitte befestigen. 2 Stck Max. 15 N * Befestigungsmaterial nicht im Lieferumfang enthalten ** Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
  • Seite 19 Montage der Federwelle Seitlichen Spielraum der Welle minimieren. 2 ks Max. 15 N Die Sperräder der Federbruchsicherungen mit einem Inbusschlüssel (Nr. 3) festziehen.
  • Seite 20 Montage der Federwelle Option. 1 Stück Feder – linke, rot, siehe Montage der Federwelle 2. Option. 1 Stück Feder – rechte, schwarz, siehe Montage der Federwelle 3.

  • Seite 21: Montage Der Federwelle - Schmale Trommel

    Montage der Federwelle – schmale Trommel linke Trommel 2x Distanzring 31 mm rechte Federbruchsicherung linke Feder rot * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
  • Seite 22 Montage der Federwelle – schmale Trommel rechte Trommel 2x Distanzring linke 31 mm Federbruchsicherung rechte Feder schwarz...
  • Seite 23 Montage der Federwelle – schmale Trommel 2 ks Max. 15 N * Befestigungsmaterial nicht im Lieferumfang enthalten ** Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
  • Seite 24 Montage der Federwelle – schmale Trommel Seitlichen Spielraum der Welle minimieren. 2 ks Max. 15 N Die Sperräder der Federbruchsicherungen mit einem Inbusschlüssel (Nr. 3) festziehen.
  • Seite 25 Montage der Federwelle – schmale Trommel Option. 1 Stück Feder – linke, rot, siehe Montage der Federwelle 2A. Option. 1 Stück Feder – rechte, schwarz, siehe Montage der Federwelle 3A.
  • Seite 26 Montage der Federwelle auf Vierkantrohr Sturzhöhe min. 90 mm linke Trommel Keil 75 mm Distanzring 31 mm linke Federbruchsicherung linke Feder rot universelle Lagerkonsole * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
  • Seite 27 Montage der Federwelle auf Vierkantrohr Sturzhöhe min. 90 mm rechte Keil Trommel 75 mm Distanzring rechte 31 mm Federbruchsicherung rechte Feder universelle schwarz Lagerkonsole * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
  • Seite 28 Montage der Federwelle auf Vierkantrohr Sturzhöhe min. 90 mm Trommel seitlich mit Innenkante der Horizontalschiene ausrichten!
  • Seite 29 Montage der Federwelle auf Vierkantrohr Sturzhöhe min. 90 mm 2 ks 2 ks Max. 15 N Seitlichen Spielraum der Welle minimieren. 2 ks Max. 15 N...
  • Seite 30 Montage der Federwelle auf Vierkantrohr Sturzhöhe min. 90 mm Die Sperräder der Federbruchsicherungen mit einem Inbusschlüssel (Nr. 4) festziehen.

  • Seite 31: Montage Der Scharniere - Optionen

    Montage der Scharniere – Optionen Die Scharnier-und Rollenhalterachsen müssen gleich gerichtet sein. Sektionen ohne Fingerschutz – über 2.700 mm Torhöhe! Die Scharnier-und Rollenhalterachsen müssen gleich gerichtet sein.

  • Seite 32: Montage Der Torsektionen

    Montage der Torsektionen Sektion Nr. 1/4 -Bodensektion...
  • Seite 33 Montage der Torsektionen Sektion Nr. 1/4 -Bodensektion Die Scharnier- und Rollenhalterachsen müssen in einer Linie liegen. Das maximale Anziehdrehmoment beträgt 6 N.
  • Seite 34 Montage der Torsektionen Sektion Nr. 1/4 -Bodensektion...
  • Seite 35 Montage der Torsektionen Sektion Nr. 1/4 -Bodensektion...
  • Seite 36 Montage der Torsektionen Sektion Nr. 2/4 - Innenseite...
  • Seite 37 Montage der Torsektionen Sektion Nr. 2/4 - Innenseite Sektion Nr. 3/4 - Innenseite * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
  • Seite 38 Montage der Torsektionen Topsektion – Nr. 4/4...
  • Seite 39 Montage der Torsektionen Topsektion – Nr. 4/4 Spielraum zwischen Torsektionen und Vertikalführung einstellen. Spielraum 1 – 2 mm...

  • Seite 40: Montage Der Torsektionen - Breite Tore

    Montage der Torsektionen – breite Tore Versteifte Bodenkonsole - ab 120 kg Torgewicht Seilbefestigung - Detail...
  • Seite 41 Montage der Torsektionen – breite Tore Doppelte Seitenscharniere ab Torbreite 4.750 mm, doppelte Toprollenhalter ab Torbreite 5.500 mm. Versteifungsprofile ab Torbreite 4.000 mm, Anzahl und Platzierung gemäß Stückliste. TEX 6,3 x 19 Lieferumfang kann je nach Torspezifikation unterschiedlich sein...

  • Seite 42: Montage Der Torsektionen - Bi-Metalleffekt Breite Tore

    Montage der Torsektionen – Bi-Metalleffekt breite Tore Empfohlene Paneelvorspannung - bei breiten Toren kann der Bi-Metalleffekt* auftreten. * Es handelt sich um eine natürliche Eigenschaft der Sandwichpaneele, die sich nicht ganz vermeiden lässt.

  • Seite 43: Montage Der Torsektionen - Tore Mit Schlupftüre

    Montage der Torsektionen – Tore mit Schlupftüre Zuerst das ganze Torblatt zusammensetzen ohne Scharniere zu verschrauben oder feder zu spannen. Schlupftürprofile müssen genau aufeinander passen, ohne Fugen. Bodenpaneel in Waage ausrichten, ggf. Unterlegen. Scharniere bei der Montage ausziehen. Scharnierachsen und Profilkanten müssen in einer Linie sein Achsen der Scharniere und Rollenhalter müssen nach Außen gerichtett sein.
  • Seite 44 Montage der Torsektionen – Tore mit Schlupftüre Türflügel unterlegen – 2 mm Unterlage. + 2 mm Nach Montage der Scharniere Unterlage entfernen.
  • Seite 45 Seilmontage Beide Seilenden gleichzeitig in die Trommelrillen setzen und auf die Trommel wickeln. Die Trommel müssen gleiche Position haben, dürfen nicht gegenseitig verdreht sein. Beim geschlossenen Tor bleibt auf den Trommeln 1 Sicherheitswindung.

  • Seite 46: Torblattausgleich - Feder Spannen

    Torblattausgleich – Feder spannen Umdrehungszahl aus dem angehängten Schild entnehmen*..X Richtig gespannte Feder verlängert sich (Umdrehungsanzahl x Drahtdurchmesser). Max. 15 N 2 ks 5 – 10 mm * Federspannstangen sind nicht im Lieferumfang enthalten...
  • Seite 47 Torblattausgleich – Feder spannen Richtig ausgewogenes Torblatt bleit in der Position stehen. cca 1 m Hat das Torblatt Neigung zu Öffnen – Feder lockern. Hat das Torblatt Neigung zu Schließen – Feder mehr spannen.
  • Seite 48 Torblattausgleich – Feder spannen Welle gegen Verdrehung sichern und an den Trommeln Seile ausgleichen. L = P Seil gegen Auflösen sichern und kürzen.
  • Seite 49 Torblatteinstellen L = P...

  • Seite 50: Vollendung Der Montage

    Vollendung der Montage 4 ks 5 x 16 mm Notentriegelung – bei Garagen ohne weiteren Zugang empfohlen Ø 18 beiliegende Schnur mit Antriebsnotentriegelung verbinden...
  • Seite 51 Vollendung der Montage Mit Teflonspray schmieren*. Antrieb gemäß der Anleitung des Antriebsherstellers montieren. * Teflonspray nicht im Lieferumfang enthalten...
  • Seite 52 Trido, s.r.o. Trido, s.r.o. Tel.: +420 516 527 216 Tel.: +420 516 527 216 export@trido.cz export@trido.cz Firmensitz: Firmensitz: Na Brankách 3 Na Brankách 3 67801 Blansko 67801 Blansko Czech Republic Czech Republic www.trido.eu www.trido.eu...
