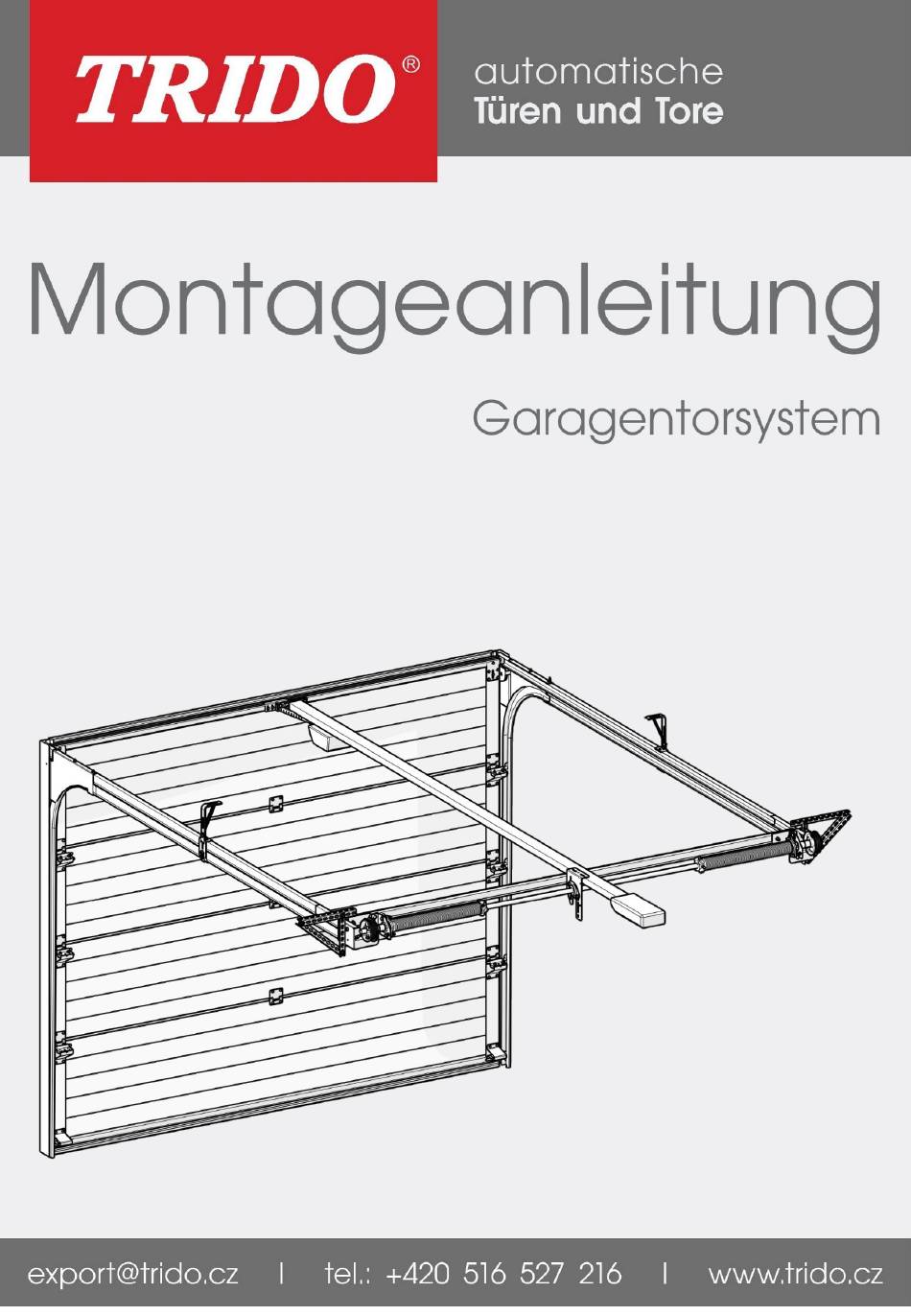

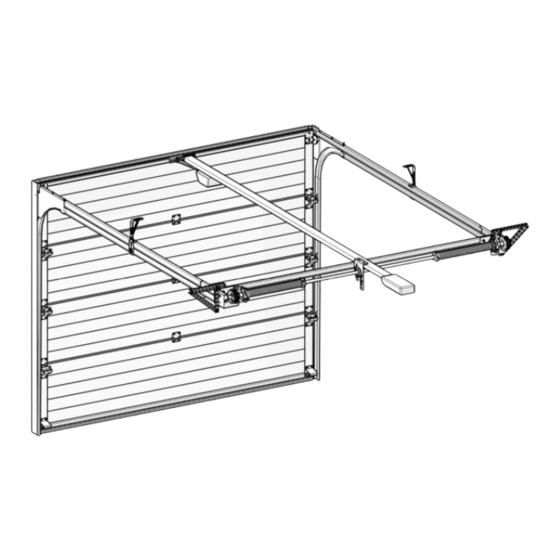

Trido MINI Montageanleitung
Garagentorsystem
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Trido MINI
Inhaltszusammenfassung für Trido MINI
- Seite 1 System MINI Version 09. 06. 2022...
-
Seite 2: Allgemeine Warnhinweise
Allgemeine Warnhinweise Information, Ergänzung Warnhinweis – kennzeichnet die GEFAHR und muss besonders beachtet werden Befolgen Sie die Hinweise um eine drohende Gefahr zu vermeiden! Zu dieser Anleitung Dieser Anleitung enthält wichtige Informationen zum gefahrlosen Einbau und Betrieb des Sektionaltores und ist nur für die sachkundigen Personen gemäß der EN 12635 bestimmt. Lesen und beachten Sie diese Anleitung sorgfältig, insbesondere alle Sicherheits- und Warnhinweise! Diese Anleitung sorgfältig aufbewahren! - Seite 3 Allgemeine Warnhinweise • Befestigungsmaterial entsprechend der baulichen Gegebenheiten und Größe und Gewicht des Tores wählen (ist nicht im Lieferumfang enthalten). Die Montagefirma hat zu prüfen, ob das Gebäude sicher und stabil genug ist für die Montage des Garagentores und ist dafür verantwortlich, dass für die jeweiligen Materialien (Stein, Beton, Stahl, Holz) geeignete Befestigungsmittel verwendet werden.
-
Seite 4: Empfohlenes Werkzeug
Empfohlenes Werkzeug Ø 4,2; 5; 6; 8 Ø 6; 8; 10; 12 60 cm Ø 10 - 12... -
Seite 5: Vollständigkeit Der Lieferung Überprüfen
Vollständigkeit der Lieferung überprüfen Angaben in der Stückliste auf dem Karton mit den gelieferten Teilen kontrollieren. Vollständigkeit der Lieferung überprüfen* Vertikale Führungen und Dichtungen Karton mit Kleinteilen und Verbindungsmaterial Federwelle – genaue Anzahl der Horizontale Führungen Feder finden Sie in der Stückliste Torsektionen Antrieb * Lieferumfang kann je nach Torspezifikation unterschiedlich sein... -
Seite 6: Einbaudaten Überprüfen
Einbaudaten überprüfen • Die tatsächlichen Masse an der Baustelle müssen mit der Bestellangaben übereinstimmen! • Die Toröffnung und der Garagenboden muss lot- und waagerecht sein! 50 mm 50 mm 50 mm*... -
Seite 7: Montage Der Vertikalführung
Montage der Vertikalführung... - Seite 8 Montage der Vertikalführung...
- Seite 9 Montage der Vertikalführung Den Innenabstand A der Vertikalführungen mit Hilfe des Montage- Hilfsprofiles** oder Metermaßes kontrollieren min ø M8 x 80 * * Befestigungsmaterial ist nicht im Lieferumfang enthalten ** Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
- Seite 10 Montage der Vertikalführung Abstand L zwischen den festen Teilen der Vertikalführung messen, 4 mm abziehen und auf diesen Maß die horizontale Dichtung kürzen. L – 4 mm...
-
Seite 11: Montage Der Horizontalführung
Montage der Horizontalführung 4x M6 mit Flachkopf Montagehilfsprofil am Ende der Horizontalführungen befestigen. - Seite 12 Montage der Horizontalführung * Befestigungsmaterial nicht im Lieferumfang enthalten...
-
Seite 13: Montage Der Federwelle
Montage der Federwelle Linke Trommel Keil 75 mm Distanzring Rechte 31 mm Federbruchsicherung Linke Feder rot * Lieferumfang kann je nach Torspezifikation unterschiedlich sein... - Seite 14 Montage der Federwelle Rechte Keil Trommel Distanzring 75 mm Linke 31 mm Federbruchsicherung Rechte Feder schwarz * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
- Seite 15 Montage der Federwelle Konsole 150 mm außerhalb der Mitte platzieren. 2 Stck Max. 15 N * Befestigungsmaterial ist nicht im Lieferumfang enthalten ** Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
- Seite 16 Montage der Federwelle Seitlichen Spielraum der Welle minimieren. 2 Stck Max. 15 N Die Sperräder der Federbruchsicherungen mit einem Inbusschlüssel (Nr. 3) festziehen.
- Seite 17 Montage der Federwelle Option. Eine Feder – linke (rot), siehe Montage der Federwelle 2. Option. Eine Feder – rechte (schwarz), siehe Montage der Federwelle...
-
Seite 18: Montage Der Federwelle - Schmale Trommel
Montage der Federwelle – schmale Trommel linke Trommel Rechte Distanzring Federbruchsicherung 31 mm Linke Feder rot * Lieferumfang kann je nach Torspezifikation unterschiedlich sein... - Seite 19 Montage der Federwelle – schmale Trommel Rechte Trommel Linke Distanzring Federbruchsicherung 31 mm Rechte Feder schwarz...
- Seite 20 Montage der Federwelle – schmale Trommel 2 Stck Max. 15 N * Befestigungsmaterial ist nicht im Lieferumfang enthalten ** Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
- Seite 21 Montage der Federwelle – schmale Trommel Seitlichen Spielraum der Welle minimieren. 2 ks Max. 15 N Die Sperräder der Federbruchsicherungen mit einem Inbusschlüssel (Nr. 3) festziehen.
- Seite 22 Montage der Federwelle – schmale Trommel Option. Eine Feder – linke (rot), siehe Montage der Federwelle 2A. Option. Eine Feder – rechte (schwarz), siehe Montage der Federwelle 3A.
- Seite 23 Montage der Federwelle - OPTION Befestigung der Federwelle auf Formrohr Sturz min. 90 mm Linke Trommel Keil 75 mm Distanzring Linke 31 mm Federbruchsicherung Linke Feder rot universelle Konsole * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
- Seite 24 Montage der Federwelle – OPTION Befestigung der Federwelle auf Formrohr Sturz min. 90 mm Rechte Trommel Distanzring Keil Rechte 31 mm 75 mm Federbruchsicherung universelle Rechte Feder schwarz Konsole * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
- Seite 25 Montage der Federwelle – OPTION Befestigung der Federwelle auf Formrohr Sturz min. 90 mm Trommel ist seitlich zur Innenseite der Horizontalschiene ausgerichtet!
- Seite 26 Montage der Federwelle – OPTION Befestigung der Federwelle auf Formrohr Sturz min. 90 mm 2 Stck Max. 15 N Seitlichen Spielraum der Federwelle minimieren. 2 Stck Max. 15 N...
- Seite 27 Montage der Federwelle – OPTION Befestigung der Federwelle auf Formrohr Sturz min. 90 mm Die Sperräder der Federbruchsicherungen mit einem Inbusschlüssel (Nr. 4) festziehen.
-
Seite 28: Montage Der Scharniere - Optionen
Montage der Scharniere - Optionen Die Scharnier- und Rollenhalterachsen müssen gleich gerichtet sein. Sektionen ohne Fingerschutz – über 2.700 mm Torhöhe! Die Scharnier- und Rollenhalterachsen müssen gleich gerichtet sein... -
Seite 29: Montage Der Torsektionen
Montage der Torsektionen Sektion Nr. 1/4 - Bodensektion... - Seite 30 Montage der Torsektionen Sektion Nr. 1/4 - Bodensektion Die Scharnier- und Rollenhalterachsen müssen in einer Linie liegen. Das maximale Anziehdrehmoment beträgt 6 N (gilt für alle Schrauben der Scharniere).
- Seite 31 Montage der Torsektionen Sektion Nr. 1/4 - Bodensektion...
- Seite 32 Montage der Torsektionen Sektion Nr. 1/4 - Bodensektion...
- Seite 33 Montage der Torsektionen Sektion Nr. 2/4, 3/4, … Folgesektionen...
- Seite 34 Montage der Torsektionen Sektion Nr. 2/4, 3/4, … Folgesektionen Sektion Nr. 2/4, 3/4, … Folgesektionen * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
- Seite 35 Montage der Torsektionen Topsektion – Nr. 4/4...
- Seite 36 Montage der Torsektionen Topsektion – Nr. 4/4 Spielraum zwischen Torsektionen und Vertikalführung Spielraum 1 – 2 mm...
-
Seite 37: Montage Der Torsektionen - Breite Tore
Montage der Torsektionen – breite Tore Ab 120 kg - verstärkte Bodenkonsolen Seilbefestigung - Detail... - Seite 38 Montage der Torsektionen – breite Tore Doppelseitenscharniere ab 4.750 mm Torbreite Doppel-Rollenhalter ab 5.500 mm Torbreite Torblatt-Versteifungsprofile ab 4.000 mm Torbreite Anzahl und Einteilung gemäß Stückliste TEX 6,3 x 19 * Lieferumfang kann je nach Torspezifikation unterschiedlich sein...
-
Seite 39: Montage Der Torsektionen - Bi-Metalleffekt Breite Tore
Montage der Torsektionen – Bi-Metalleffekt breite Tore Empfohlene Paneelvorspannung - bei breiten Toren kann der Bi-Metalleffekt* auftreten. * Es handelt sich um eine natürliche Eigenschaft der Sandwichpaneele, die sich nicht ganz vermeiden lässt. -
Seite 40: Montage Der Sektionen -Tore Mit Schlupftüre
Montage der Sektionen –Tore mit Schlupftüre Scharniere nicht verschrauben, zuerst das ganze Torblattaufstellen. Feder nicht spannen. Schlupftürprofile müssen genau aufeinander passen, ohne Fugen. Bodenpaneel in Waageausrichten, ggf. Unterlegen. Scharniere bei der Montage ausziehen. Scharnierachsen und Profilkanten müssen in einer Linie sein. Scharnierachsen sind nach Außen gerichtet! - Seite 41 Montage der Sektionen –Tore mit Schlupftüre Türflügel unterlegen – 2 mm Unterlage + 2 mm Unterlage erst nach Montage der Scharniere entfernen...
- Seite 42 Seilmontage Beide Seilenden gleichzeitig in die Trommelrillen setzen und auf die Trommel wickeln. Trommeln müssen in gleicher Position sein, sie dürfen nicht zueinander gedreht werden. Beim geschlossenen Tor bleibt auf der Trommel ca. 1 Sicherheitswindung!
-
Seite 43: Torblattausgleich - Feder Spannen
Torblattausgleich – Feder spannen Umdrehungszahl aus dem angehängten Schild entnehmen ..X Richtig gespannte Feder verlängert sich (Umdrehungsanzahl x Drahtdurchmesser). Max. 15 N 2 Stck 5 – 10 mm * Federspannstangen sind nicht im Lieferumfang enthalten... - Seite 44 Torblattausgleich – Feder spannen Richtig ausgewogenes Torblatt bleit in der Position stehen. cca 1 m Hat das Torblatt Neigung zu Öffnen – Feder lockern. Hat das Torblatt Neigung zu Schließen – Feder mehr spannen.
- Seite 45 Torblattausgleich – Feder spannen Welle gegen Verdrehen sichern und mittels Seile Torblatt ausrichten. L = P Seile gegen Abwickeln sichern und abkürzen.
- Seite 46 Torblatt einstellen L = P...
-
Seite 47: Vollendung Der Montage
Vollendung der Montage 4 Stck 5 x 16 mm Notentriegelung – bei Garagen ohne weiteren Zugang empfohlen Ø 18 beiliegende Schnur mit Antriebsnotentriegelung verbinden... - Seite 48 Vollendung der Montage Mit Teflonspray schmieren*. Antrieb gemäß der Anleitung des Antriebsherstellers montieren. * Teflonspray nicht im Lieferumfang enthalten...
