Inhaltszusammenfassung für Massoth eMOTION XXL II

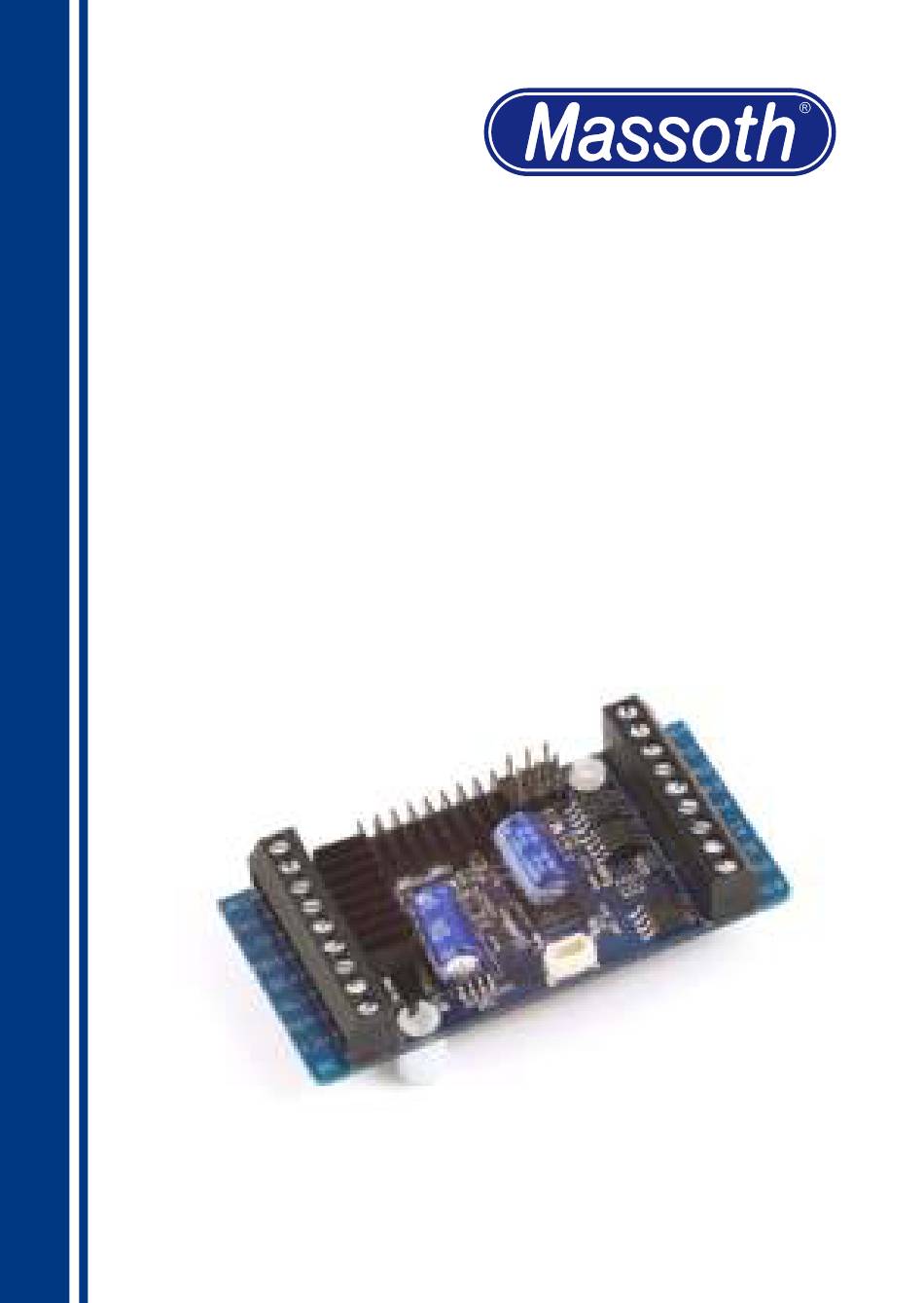

- Seite 1 Anschlussanleitung Installation Manual eMOTION XXL II 8153101...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of Contents Information & Hinweise ....Information ........Lieferumfang ........Description ........Beschreibung (Funktionsumfang) ..Scope of Supply ........ Wichtige Hinweise ......Important Notes ........ Inbetriebnahme ......... Hoop-Up ........... Motor- und Gleisanschluss ....Motor and Track Connection ..... Einbau .......... -
Seite 3: Information & Hinweise
Information & Notes Wir gratulieren Ihnen zum Kauf Congratulations to your purchase des eMOTION XXL II Lokde- of the eMOTION XXL II Loco coders. Diese Bedienungs- Decoder. This manual will describe anleitung erklärt Einbau und installation and operation of the Anschluss des Decoders. -
Seite 4: Wichtige Hinweise
• 99 Funktionstasten adressierbar • 99 function keys addressable • SUSI & SUSI-BIDI • SUSI & SUSI-BIDI • parallele Steuerung (kein seriell) • parallel control only • Servosteuerung (A7+A8) • servo operation (A7+A8) • Digitalbetrieb (NMRA / DCC) • Digital Operation (NMRA/DCC) •... - Seite 5 • The light and function outputs are ren! Kabel dürfen sich niemals gegenseitig oder andere Metallteile set per default to full track voltage berühren! depending on the factory default! • Anschlussarbeiten nur OHNE Make sure the CVs of the function Betriebsspannung durchgeführen.
-
Seite 6: Inbetriebnahme
Inbetriebnahme Hook-Up Bauen Sie den Decoder sorgfältig Install your decoder in com- nach den Anschlussplänen in die- pliance with the connecting ser Bedienungsanleitung in die Lok diagram in this manual. The ein. Der Decoder ist generell gegen decoder is protected against Kurzschlüsse oder Überlastung shorts and excessive loads. -
Seite 7: Einbau
2.2 Einbau 2.2 Installation Sie können den Decoder mit The decoder may be mounted den beiliegenden Schrauben with the screws provided. To befestigen. Beachten Sie aber minimize the size of the decoder hierbei unbedingt, das Sie mit the rims may be snapped off. dem Schraubenkopf kein Kabel beschädigen! Die Ränder können bei Bedarf abgebrochen werden. -
Seite 8: Erweiterte Anschlüsse
Erweiterte Anschlüsse Advanced connectors Hier finden Sie alle zusätzlichen Here you can find all additional Anschlüsse des Decoders. connections of the decoder. Servo + 22 Volt +22 Volt - FA1 (Dec-) GND - FA2 Licht vorne/Light front - - FA3 Motor + - FA4 Gleis/Track +... -
Seite 9: Licht Und Funktionsausgänge
Funktionsausgang (-) function output (-) Funktionsausgang (-) function output (-) FA5/K1 Funktionsausgang (+) FA5/K1 function output (+) Funktionsausgang (+) function output (+) Funktionsausgang (+), Servo function output (+), Servo Funktionsausgang (+), Servo function output (+), Servo Funktionsausgang (-) function output (-) FA10 Funktionsausgang (-) FA10... -
Seite 10: Kontakteingang Und Servo
3.2 Kontakteingang und Servo 3.2 Contact Input and Servo Im folgenden Bild finden Sie den The following illustration shows Anschluss des Kontakteingangs the connection of a track contact FA5 und der 2 Servo Ausgän- to FA5 and 2 Servos on FA7/8. ge FA 7/8. -
Seite 11: Lgb Dcc Schnittstelle
3.4 Einbau in Loks mit Schnittstelle 3.4 Installation with DCC Interface Prüfen Sie vor dem Einbau, Before installing the decocer, ob die Belegung der Schnitt- please make sure that the interface stelle in Ihrer Lok mit der in in your locomotive matches dieser Anleitung angegebenen the interface in this manual. -
Seite 12: Anschluss Susi
CRAFT Loks besitzen teilweise motors and they may draw bis zu 4 Motoren. Dabei kann up to 6 Amps. Illustration 7 der Stromverbrauch einer Lok shows the wiring diagram. auf bis zu 6 Ampere steigen. Abbildung 7 zeigt die Bele- gung der Schnittstelle. - Seite 13 Technical Specifications Technische Daten • Spannungsversorgung • Power supply 0-24 V DC/DCC (max. 27V) 0-24 V DC/DCC (max. 27V) • Gesamtbelastbarkeit • Total load 10 Ampere (max.) 10 Amps (max.) • Maximaler Motorstrom • Motor output: 6 Ampere (kurzzeitig 8A) 6 Amps (10A peak) • Maximaler Funktionsstrom • Light outputs 2 Ampere FA1-FA4 / FA9/10 max.
- Seite 14 Gewährleistung & Kundendienst Warranty & Service MASSOTH gewährt die Fehlerfrei- MASSOTH warrants this product heit dieses Produkts im Rahmen against defects in materials and der gesetzlichen Vorgaben, workmanship for one year from mindestens jedoch für 1 Jahr ab the original date of purchase. Other Kaufdatum.
- Seite 15 We will be happy to answer your Rückfragen zu diesem Produkt zur questions about this product. Verfügung. Sie erreichen uns per You may reach us via eMail at: eMail unter: hotline@massoth.de hotline@massoth.de Die telefonische Hotline ist unter The phone hotline is available at +49 (0)6151-35077-38 +49 (0)6151-35077-38 at specific operational hours.
- Seite 16 Massoth Elektronik GmbH QUALITY Frankensteiner Str. 28 · D-64342 Seeheim · Germany MADE IN FON: +49 (0)6151-35077-0 · FAX: +49 (0)6151-35077-44 GERMANY eMail: info@massoth.de · www.massoth.de RoHS 032377o COMPLIANT 991093 BDA 8153101 2016.07...
