Umbaubericht
Lokomotiven
Piko BR80
Umbau mit LS Decoder

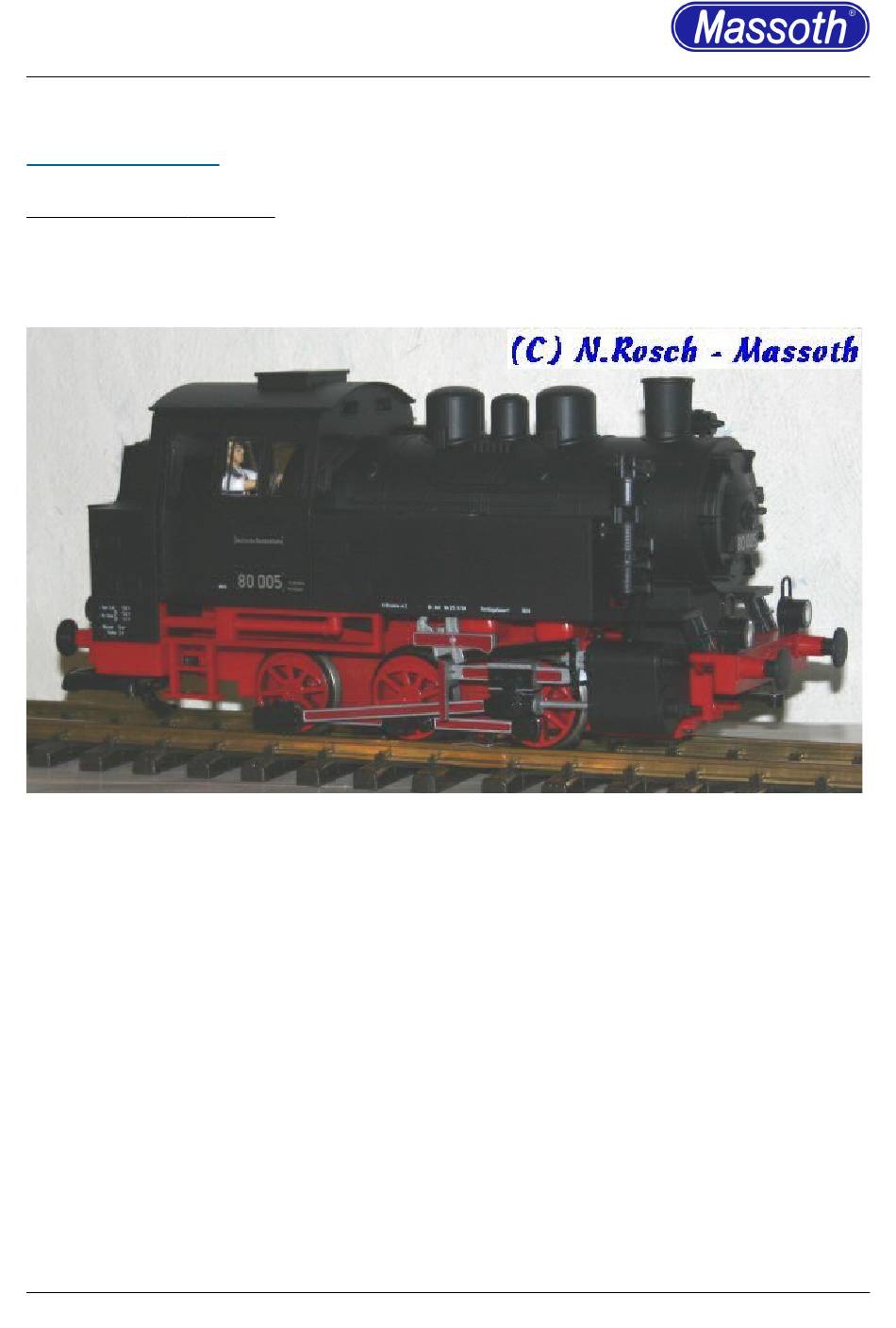

Umbau einer "Piko BR80" mit einem eMotion LS Sounddekoder. (Bild-1)
Die Lok hat je 2 Stirnlampen (LED's) vorne und hinten.
Zusätzlich wird ein Verdampfer eingebaut.
Bild-1: Piko BR80 aus Startset
Benötigte Teile:
1x 8211100 LS-Sounddekoder Dampflok (mit Soundupdate 8211510)
1x 8104010 Platinen- und Dekoderhalter (1 Stück aus 10er Set)
1x 8241060 Laustprecher Visaton FRS5
1x 8310201 Verdampfer 19V Standard
Umbau:
• Lok zerlegen : Je 2 Schrauben unterm Wasserkasten, Wasserkasten nach außen wegziehen,
dann rote Plastikteile unter Führerhaus entfernen.
• Jetzt 6 Schrauben unterm Führerhaus und 2 am Stehkessel entfernen.
• Vordere Pufferbohle entfernen (2 innere Schrauben), Schraube unter dem Kessel vorne
entfernen.
• Rastnase durch das Schraubenloch eindrücken und Kessel nach vorne oben kippen.
• Platinenhalter auf das Gewicht schrauben
• Lautsprecher mit 2 Blechschrauben befestigen. (Bild-2)
• Dekoder in Halter schnappen und Kabel auf das Getriebe stecken (Stecker isolieren,
Reihenfolge beachten!)
• Lichtkabel so abschneiden, dass Widerstände + Dioden am Kabel dranbleiben.
Stand 18.04.2020
Seite 1 / 5
