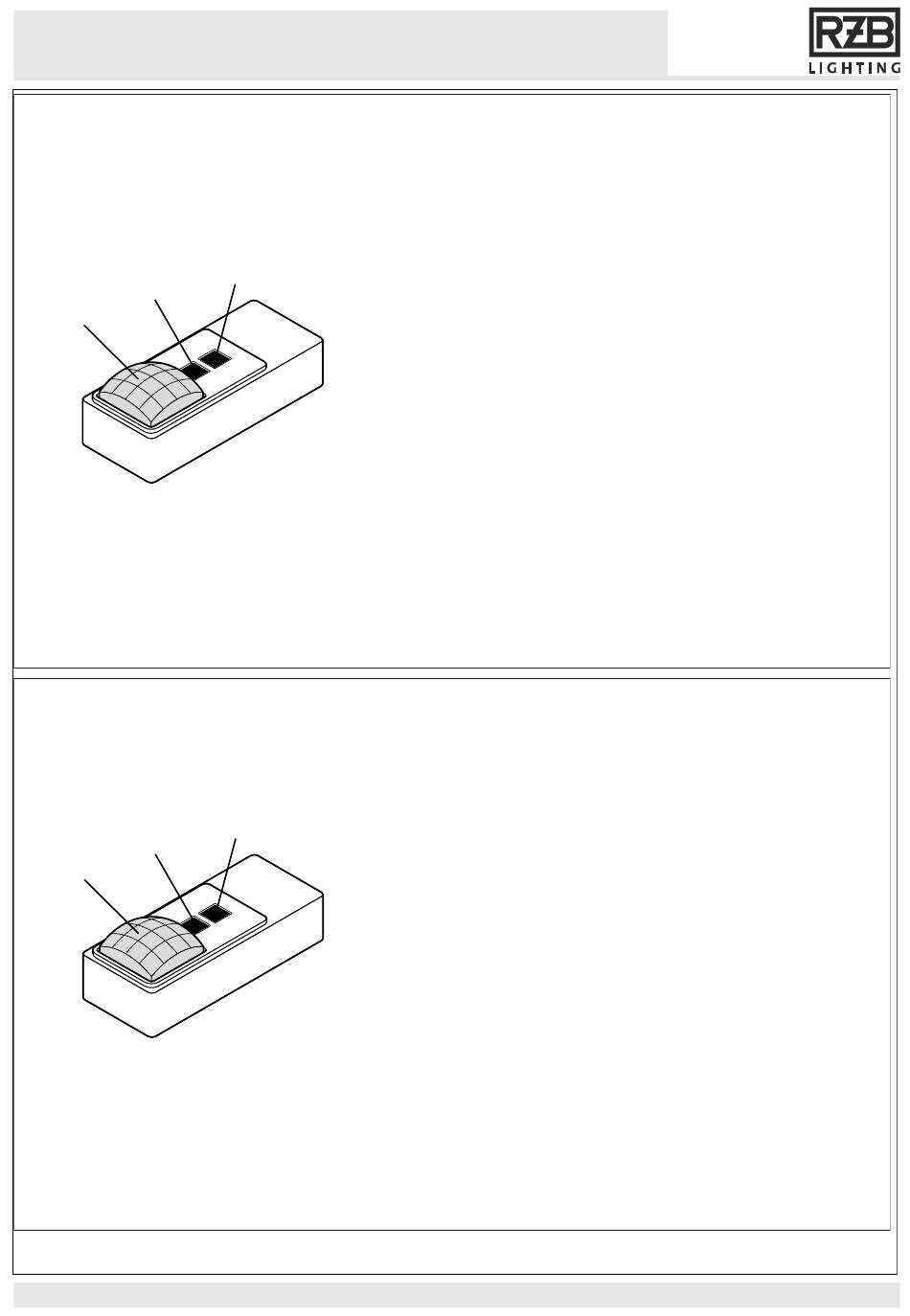

Der DALI SENSOR LS/PD LI UF G2 misst die Helligkeit (2:
Lichtsensor und Anzeige LED) einer unterhalb des Sensors
befindlichen Referenzoberfläche (z. B. eine Arbeitstischplatte)
und erfasst Bewegungen von Personen oder Objekten mit
3
Wärmeabstrahlung (1: Präsenz und Bewegungssensor). Die
Helligkeits- und Bewegungsinformationen werden an das
angeschlossene DALI-2-Steuergerät übertragen. Erkannte
Bewegung wird durch Aufblinken der grünen Sensor-LED
angezeigt. Die integrierte Taste (3) führt abhängig von der
Betätigungsdauer zwei verschiedene Funktionen aus:
1. Test der DALI Verbindung durch kurze Betätigung des Sen-
sor-Tasters: Erster Tastendruck - rote LED an, nächster
Tastendruck (oder 30s warten) - rote LED aus.
2. Reset des Sensors durch Tasterbetätigung >10s: rote LED
flickert für ca. 5 s, die Sensoradressen werden gelöscht und
der Sensor wird auf Werkseinstellung zurückgesetzt.
Zur Gewährleistung der Rückwärtskompatibilität, lässt sich
der Sensor mittels Softwarekommando in den herstellerspe-
zifischen OSRAM DALI Modus umschalten.
The DALI SENSOR LS/PD LI UF G2 Sensor measures bright-
ness (2: Light sensor and indication LED) reflected by a refer-
ence surface below (e.g. a working desk) and detects motions
3
from persons or other objects with heat dissipation (1: Presence
and motion detector). Brightness and motion information is
transmitted to the connected DALI-2 control unit. The inte-
grated green LED indicates detected motion. The integrated
button (3) executes two di«erent functions depending on the
duration of activation:
1. Test of the DALI connection by a short press to the sensor
2. Reset the sensor by a press to the button for > 10s: The
For backward compatibility, the sensor can be switched to
the manufacturer-specific OSRAM DALI mode by a software
command.

Beschreibung

Description
button: First short press – red LED on, next short press (or
wait for 30s) – red LED o«.
red LED flickers for approx. 5s, sensor addresses are de-
leted and the sensor is set back to the ex-factory settings.
