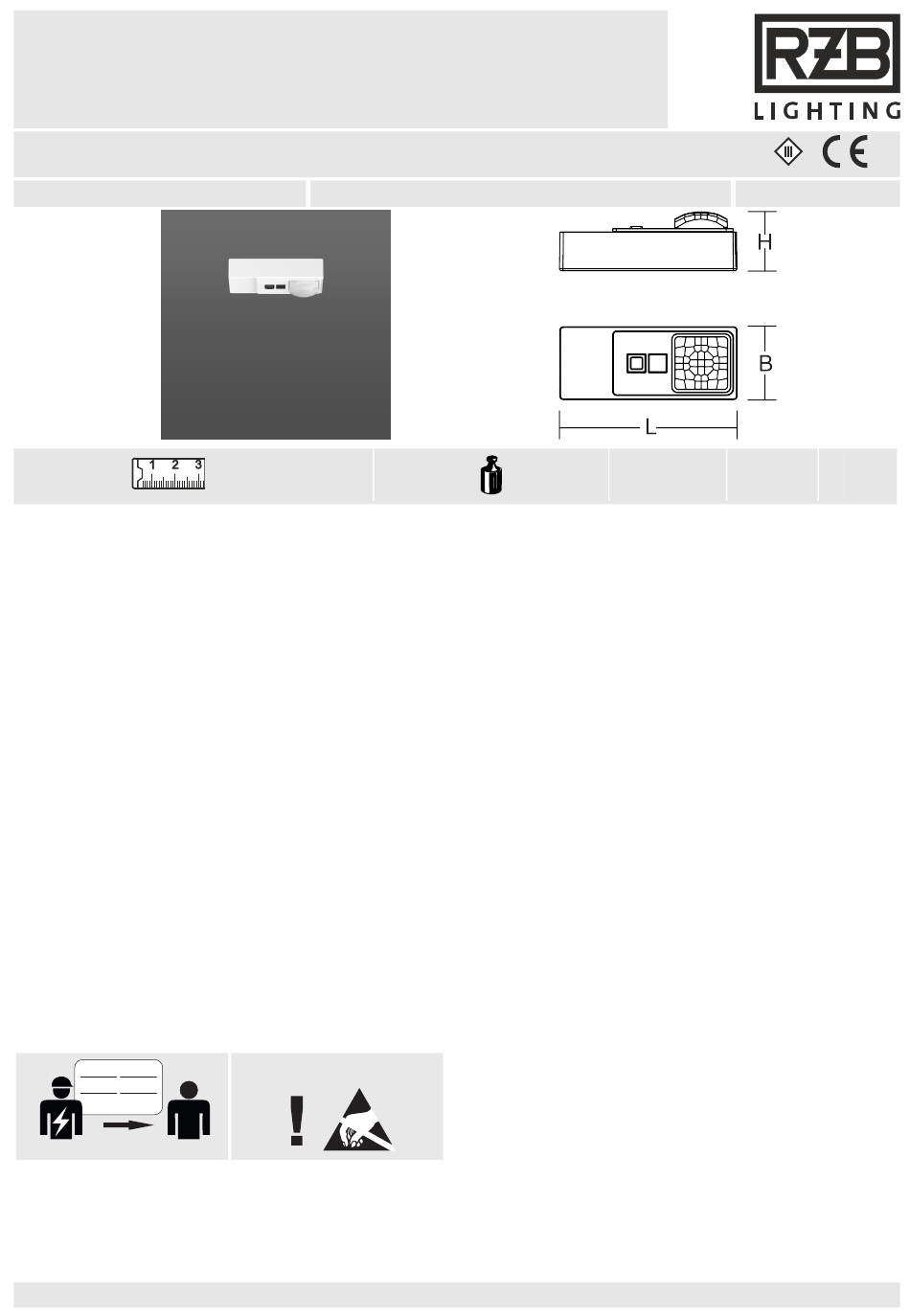

INSTRUCTION

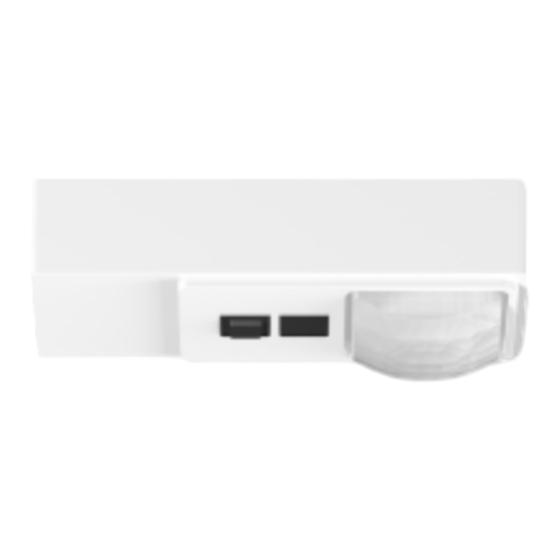

light control +3
982756.002
IP 20

L 50, B 21, H 16

INSTRUCTION
WARTUNGSPLAN/
MAINTENANCE
SCHEDULE
2021-01-29
[mm]
DIN EN 61340-5-1
10 g
www.rzb.de


1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RZB Lighting light control +3

  • Seite 1 INSTRUCTION light control +3 982756.002 IP 20     [mm]   L 50, B 21, H 16 10 g   INSTRUCTION DIN EN 61340-5-1 WARTUNGSPLAN/ MAINTENANCE SCHEDULE 2021-01-29 www.rzb.de...
  • Seite 2 INSTRUCTION 982756.002 Technische Daten: Technical Data: Power supply via DALI-2 Stromversorgung über DALI-2 Mains current: 6 mA Stromaufnahme: 6 mA Max. Stromaufnahme: 16 mA Max. mains current: 16 mA Max. Anlaufzeit: 600 mS Max. start-up time: 600 mS Mounting Montage Montagehöhe: 2 - 4 m Mounting height:...
  • Seite 3: Beschreibung

    INSTRUCTION 982756.002 Beschreibung Der DALI SENSOR LS/PD LI UF G2 misst die Helligkeit (2: Lichtsensor und Anzeige LED) einer unterhalb des Sensors befindlichen Referenzoberfläche (z. B. eine Arbeitstischplatte) und erfasst Bewegungen von Personen oder Objekten mit Wärmeabstrahlung (1: Präsenz und Bewegungssensor). Die Helligkeits- und Bewegungsinformationen werden an das angeschlossene DALI-2-Steuergerät übertragen.
  • Seite 4: Anschluss-Schema Dali Sensor Ls/Pd Li Uf G2

    INSTRUCTION 982756.002 Installation Stellen Sie sicher, dass der Strom ausgeschaltet ist, bevor die Klemmen verdrahtet werden. Nur 0,3 - 0,75 mm flexible Leitungen verwenden. Am Ende der Leitung ca 8 - 9 mm der Ummantelung abisolieren. Bei Benutzung flexibler Leitungen müssen Aderendhülsen verwendet werden.
  • Seite 5 INSTRUCTION 982756.002 Installation Make sure that the mains voltage is switched off when making any connections. Use 0.3 - 0.75 mm stranded conductor electrical wires. Strip the wire 8 - 9 mm from the end. When using flexible cables, ferrules must be used. Insert the wires to the corresponding holes and tighten the connector screw.
  • Seite 6: Platzierung Der Sensoreinheit Im Raum

    INSTRUCTION 982756.002 Platzierung der Sensoreinheit im Raum Bei der Wahl des Montageortes müssen folgende Punkte berücksichtigt werden: 1. Beachten Sie, dass das Erfassungsfeld des PIR-Präsenzsensors durch Hindernisse, wie z.B. Möbel, Säulen, große Pflanzen etc. eingeschränk wird. Bewegungen im Erfassungsschatten werden nicht erkannt. Zudem muss der Präsenzmelder vibrationsfrei montiert werden, da Sensorbewegungen ebenfalls das Schalten auslösen können.
  • Seite 11 INSTRUCTION 982756.002 2021-01-29 www.rzb.de...
  • Seite 12 INSTRUCTION 982756.002 RZB - Rudolf Zimmermann, Bamberg GmbH Rheinstraße 16 ☎ 0951/7909-0   96052 Bamberg Fax: 0951/7909-198 E-mail: info@rzb-leuchten.de www.rzb.de 2021-01-29...
