Inhaltszusammenfassung für Cycle2Charge V3 Plus

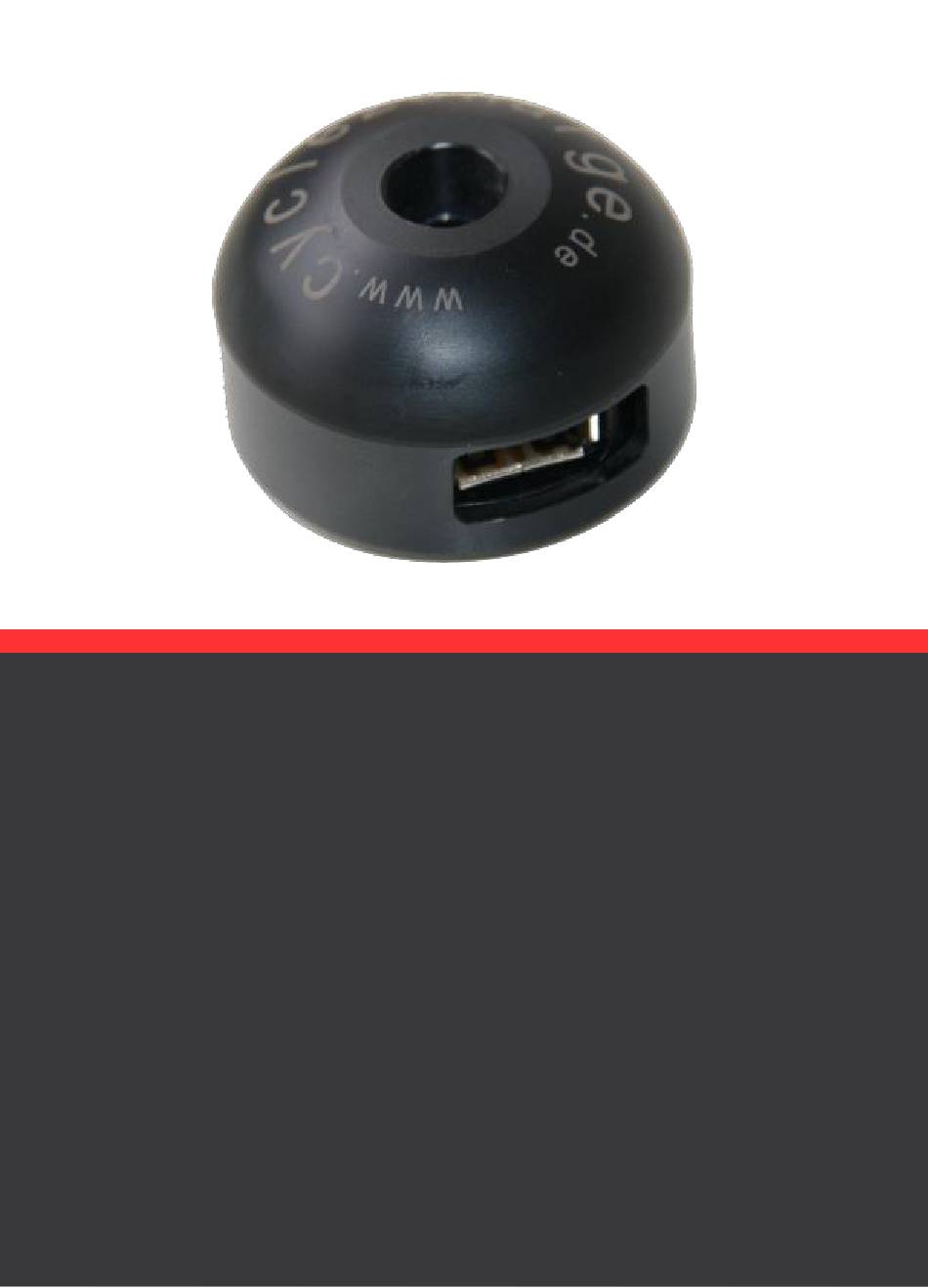

- Seite 1 Cycle2Charge Deutsch Seite 3 English Page 15 Bedienungsanleitung / User Manual Cycle2Charge Rev08 1/28...
- Seite 2 Bedienungsanleitung / User Manual Cycle2Charge Rev08 2/28...
-
Seite 3: Montage Auf Ahead Steuersatz
1.1 Bestehende Ahead Top-Cap entfernen Stellen Sie sicher, dass die Schrauben des Lenker- vorbaus (Pfeile [1]) festgezogen sind (ggf. Händlervorgaben beachten) Bestehende Top-Cap entfernen, indem die mittlere Schraube vollständig gelöst wird (Pfeile [2]) Bedienungsanleitung / User Manual Cycle2Charge Rev08 3/28... -
Seite 4: Kabel Verlegen
Reihe der Kralle gegeneinander verdreht. In diesem Falle muss das Kabel schräg eingeführt werden. Leuchtet man mit einer Taschenlampe von unten in das Lenkrohr wird einem diese Arbeit stark erleichtert. Bedienungsanleitung / User Manual Cycle2Charge Rev08 4/28... - Seite 5 Kabelbindern sollten Sie ganz zum Schluss durchführen. Nachfolgend wird der Anschluss an einen Shimano Nabendynamo beschrieben. Sollten Sie ein anderes Fabrikat verwenden, so gehen Sie bitte analog den Anweisungen des Dynamoherstellers vor. Bedienungsanleitung / User Manual Cycle2Charge Rev08 5/28...
- Seite 6 Drücken Sie mit einem kleinen Schraubenzieher die Rastnase zurück (Pfeil) und ziehen die schwarze Kappe ab. Ziehen Sie die Litzen der Beleuchtung aus dem Stecker und verdrillen diese mit dem durchgefädelten Versorgungskabel. Die Polarität spielt hierbei keine Rolle. Bedienungsanleitung / User Manual Cycle2Charge Rev08 6/28...
- Seite 7 Fädeln Sie die beiden verdrillten Litzen wieder in den grauen Stecker ein und biegen die Kupferdrähte gemäß der nachfolgenden Abbildung um. Achten Sie darauf, dass sich die umgebogenen Litzenenden nicht berühren. Bedienungsanleitung / User Manual Cycle2Charge Rev08 7/28...
- Seite 8 Stecker wieder auf den Dynamo 1.3 Montage Cycle2Charge Stecken Sie den weißen Stecker in die passende Buchse. Achten Sie darauf, dass der Stecker vollständig einrastet, um ein Losrütteln im Betrieb zu vermeiden. Bedienungsanleitung / User Manual Cycle2Charge Rev08 8/28...
- Seite 9 Kabel beschädigen könnte. Nach der Ausrichtung kann die Inbusschraube festgezogen werden. Nun kann die Kappe des Laders beliebig gedreht werden, ohne dass sich die USB- Buchse oder das Kabel mitdrehen. Bedienungsanleitung / User Manual Cycle2Charge Rev08 9/28...
- Seite 10 Fädeln Sie nun das Anschlusskabel wie auf dem Foto zu sehen durch eines der rechteckigen Öffnungen. Über die Wahl der Öffnung (links oder rechts) entscheiden Sie, in welche Richtung später die USB- Buchse zeigt. Bedienungsanleitung / User Manual Cycle2Charge Rev08 10/28...
- Seite 11 Ladekopf mit der mitgelieferten Inbusschraube. Die Schraube muss so fest angezogen werden, dass sich der Lader nicht mehr auf dem Adapter drehen kann, da sonst der Stecker beschädigt wird. Zu starkes Anziehen kann allerdings das Gewinde beschädigen. Bedienungsanleitung / User Manual Cycle2Charge Rev08 11/28...
- Seite 12 Kabelende zum Stecker nicht unter Zug steht. Verlegen Sie nun das weitere Kabel entlang des Lenkers und der Gabel bis zum Dynamo. Den Anschluss an den Dynamo entnehmen Sie dem Kapitel 1.2. Bedienungsanleitung / User Manual Cycle2Charge Rev08 12/28...

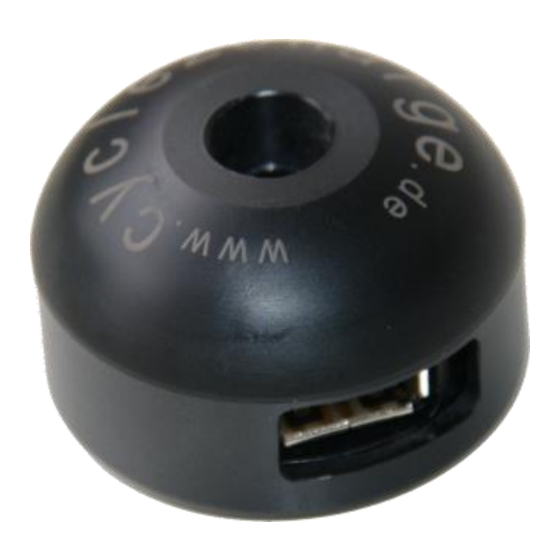

- Seite 13 Bedienungsanleitung Der USB-Lader Cycle2Charge wandelt die Energie des Dynamos in eine 5 V Gleichspannung um, die für den Betrieb von USB-Geräten benötigt wird. Der maximale Ladestrom darf 1A nicht überschreiten. Zur Verwendung muss die schwarze Abdeckkappe so weit gedreht werden, dass die rechteckige Aussparung die USB-Buchse freigibt.
- Seite 14 Ladevorgang kurz zu unterbrechen und dann wieder neu zu starten. Hierdurch kann sich je nach Gerät der Bildschirm wieder einschalten. Dies ist völlig normal und vom Cycle2Charge so gewollt. Daher kann es hilfreich sein die Ausschaltzeit des Bildschirmes kurz einzustellen.
- Seite 15 5.1 Remove existing Ahead top cap Ensure that the screws of the stern (arrows [1]) are correctly tightened. (see manufacturers instructions for correct torque) Loosen the central screw completely (arrow [2]) and remove the existing top-cap Bedienungsanleitung / User Manual Cycle2Charge Rev08 15/28...
-
Seite 16: Cable Routing
At some star fangled nuts the upper and lower openings are rotated against each other. In these cases the cable must be inserted skewed. A flashlight that lights from below in the head tube can facilitate this job. Bedienungsanleitung / User Manual Cycle2Charge Rev08 16/28... - Seite 17 The final cable fixation with the cable ties should be the very last assembly step. The following description is made for a Shimano hub dynamo. If you use a different brand please follow the assembly steps of the dynamo manufacturer. Bedienungsanleitung / User Manual Cycle2Charge Rev08 17/28...
- Seite 18 (arrow) and remove the black cap of the plug. Pull the cables of the front light out off the plug and twist the stranded wires with the feed wire of the charger. The polarity does not matter. Bedienungsanleitung / User Manual Cycle2Charge Rev08 18/28...
- Seite 19 Thread the two twisted wires back into the gray plug and bend the copper wires according to the following picture. Take care that the ends of the wires don't touch each other. Bedienungsanleitung / User Manual Cycle2Charge Rev08 19/28...
- Seite 20 Reassemble the black cap and put the plug back on the dynamo. 5.3 Assemble Cycle2Charge Push the white plug into the socket. Take care that the plug is securely locked Fasten the Cycle2Charge with the delivered screw. Bedienungsanleitung / User Manual Cycle2Charge Rev08 20/28...
- Seite 21 Now the allen screw can be tightened. After tightening the screw, the cap of the Cycle2Charge can be turned without the risk of damage to the cable or to change the direction of the USB outlet.
-
Seite 22: Assembly Of The Adapter
The wider base with the 3 openings should be facing upwards. Thread the feed wire through one of the rectangular openings (see picture below). By choosing the left or right opening you define the direction of the USB outlet Bedienungsanleitung / User Manual Cycle2Charge Rev08 22/28... - Seite 23 If you over tighten the screw, the thread in the adapter can be damaged. On the other hand, if the charger still tends to rotate by turning the top cap, the cable and white plug can be damaged. Bedienungsanleitung / User Manual Cycle2Charge Rev08 23/28...
- Seite 24 Run the cable along the handlebar and the fork down to the dynamo. Chapter 5.2 describes the connection to the dynamo. Bedienungsanleitung / User Manual Cycle2Charge Rev08 24/28...
- Seite 25 5V DC voltage to power USB-devices. The maximum charge current must stay below 1A. To use the Cycle2Charge, the black top cap must be turned until the USB-outlet is accessible. If no cable is connected to the USB outlet, the top cap has to be turned by 180°...
- Seite 26 This might activate the display of your device. This is normal and intended of the Cycle2Charge. Therefore, it might be helpful to adjust a short display timeout time.
- Seite 27 Bedienungsanleitung / User Manual Cycle2Charge Rev08 27/28...
- Seite 28 Bedienungsanleitung / User Manual Cycle2Charge Rev08 28/28...
