Frontverkleidungen ixbase montieren
Bevor die Frontverkleidungen montiert werden, sollte das Gerät am Schornstein, an der Ver-
brennungsluftleitung (falls gewünscht) angeschlossen sein. Auch die elektrische Verkabelung
sollte fertig gestellt sein. Die Frontverkleidungen liegen dem Gerät bei und müssen vor Inbe-
triebnahme montiert werden.
1. Die vier Schrauben der unteren bei-
den Halterungen lösen (Abb. 25).
2. Die Halterungen etwas herausziehen
(Abb. 26).
3. Den Pelletbehälterdeckel öffnen.
4. Die zwei Schrauben der oberen Hal-
terung herausschrauben (Abb. 27).
5. Die obere Halterung entnehmen.
6. Die Frontplatte auf den unteren Hal-
terungen aufstellen. Darauf achten,
dass die senkrechten Kantungen der
Halter in die Nut der Frontplatte ei-
gefädelt sind (Abb. 28). Die Front-
platte in Richtung Grundkörper kip-
pen (Abb. 29).
7. Den oberen Halter wieder positionie-
ren, ebenfalls die Kantung in die Nut
des Steines einhaken. Die beiden
Schrauben wieder festziehen, gleich-
zeitig die Frontplatte in Richtung
Grundkörper drücken. Bei den bei-
den unteren Haltern gleich vorge-
hen.
8. Bei der linken Verkleidung gleich
vorgehen.
Anleitung_S5ultra_air+_Montage_2022_01_01
Transport, Auspacken und Kontrolle

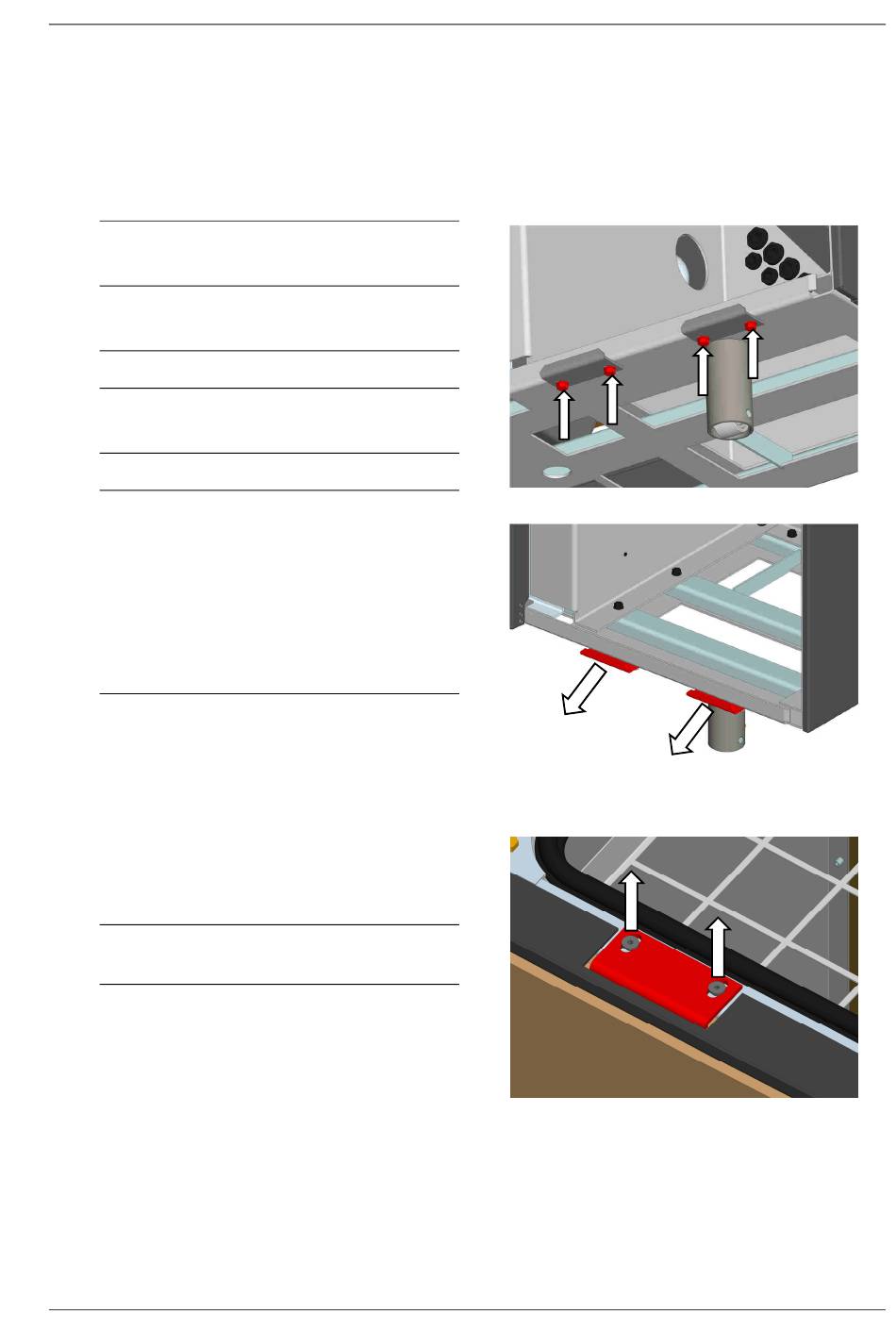

Abb. 25: Schrauben Halterung lösen
Abb. 26: Halterungen herausziehen
Abb. 27: Demontage Halter Frontverkleidung
Art.-Nr. 951116
