PS 4.5 PLUS
8.1.3

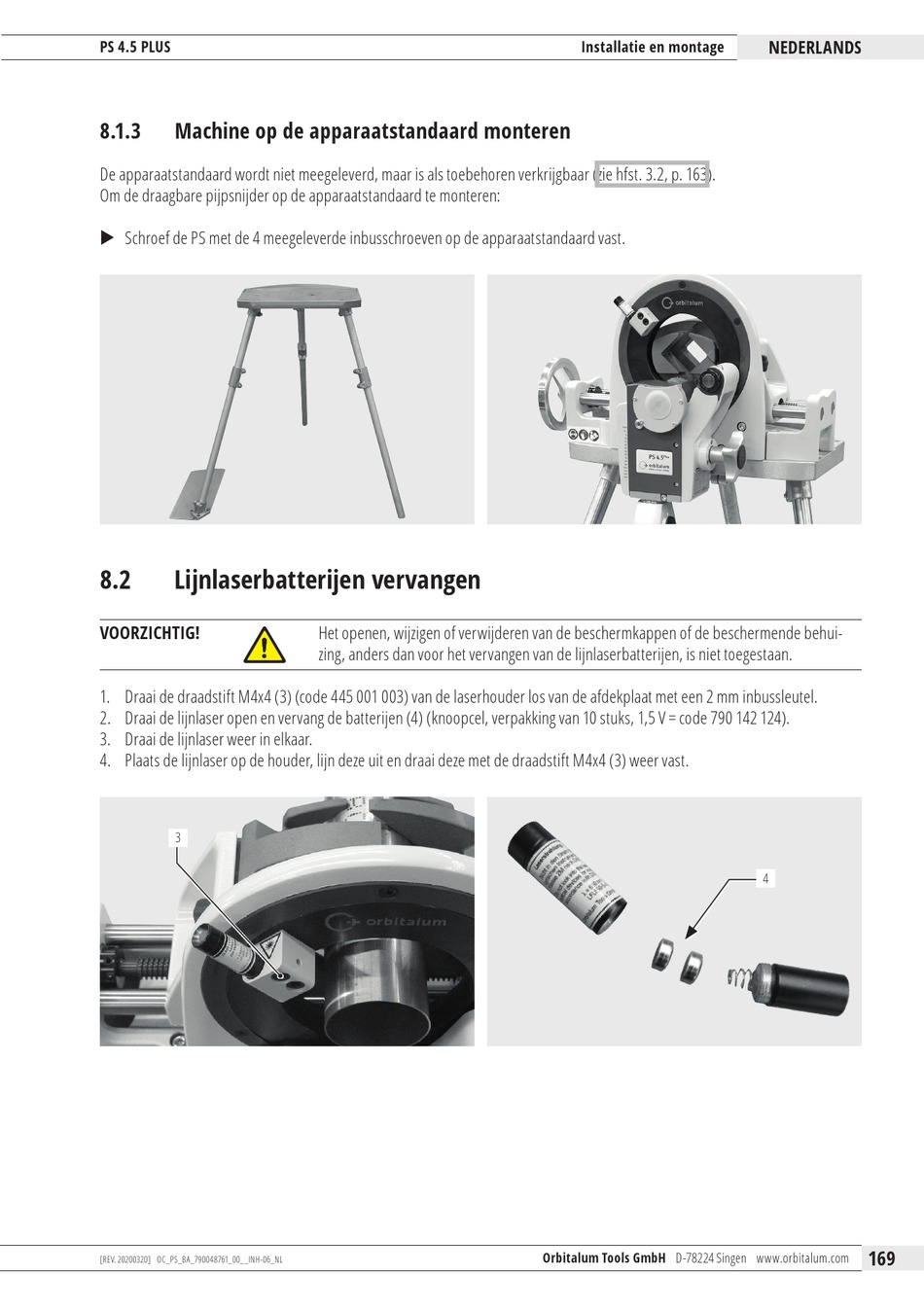

Machine op de apparaatstandaard monteren

De apparaatstandaard wordt niet meegeleverd, maar is als toebehoren verkrijgbaar (zie hfst. 3.2, p. 163).
Om de draagbare pijpsnijder op de apparaatstandaard te monteren:
X Schroef de PS met de 4 meegeleverde inbusschroeven op de apparaatstandaard vast.
8.2

Lijnlaserbatterijen vervangen

VOORZIcHTIG!
1. Draai de draadstift M4x4 (3) (code 445 001 003) van de laserhouder los van de afdekplaat met een 2 mm inbussleutel.
2. Draai de lijnlaser open en vervang de batterijen (4) (knoopcel, verpakking van 10 stuks, 1,5 V = code 790 142 124).
3. Draai de lijnlaser weer in elkaar.
4. Plaats de lijnlaser op de houder, lijn deze uit en draai deze met de draadstift M4x4 (3) weer vast.
3
[REV. 20200320] OC_PS_BA_790048761_00__INH-06_NL
Het openen, wijzigen of verwijderen van de beschermkappen of de beschermende behui-
zing, anders dan voor het vervangen van de lijnlaserbatterijen, is niet toegestaan.
Installatie en montage
Orbitalum Tools GmbH D-78224 Singen www.orbitalum.com
NeDeRLANDS
4
169
