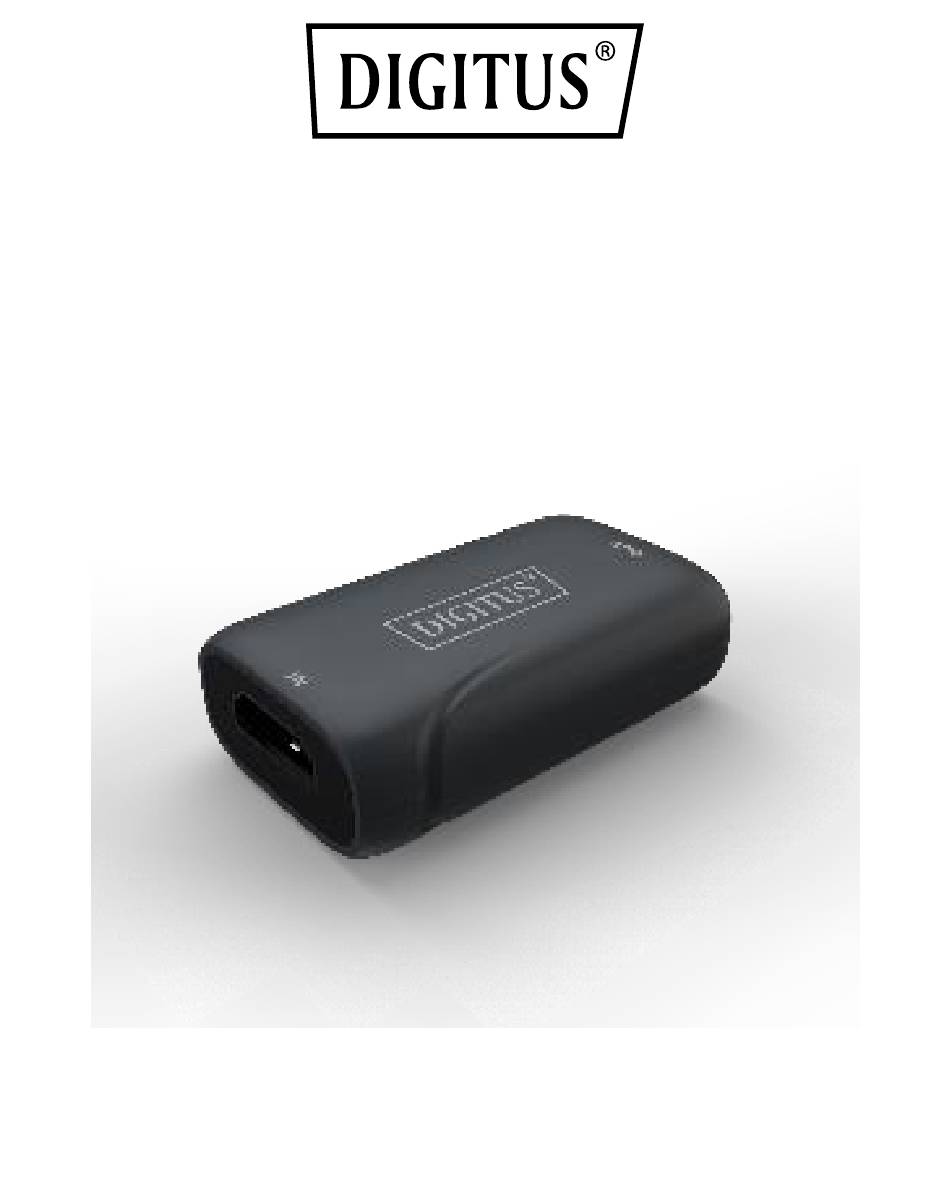

- Seite 1 HDMI®-Repeater, 4K / 60 Hz Kurzanleitung DS-55521...
- Seite 2 1. Einleitung Erweitern Sie Ihr HDMI®-Signal um bis zu 20 m zusätzliche Reichweite. Der Repeater bietet die folgenden Reichweiten: 8 m bei einer Auflösung von 4K/60 Hz (4:4:4), 15 m bei 4K/60 Hz (4:2:2) and 20 m bei Full HD, 1080p/60 Hz 2.
- Seite 3 4. Technische Spezifikationen Technische Daten HDMI-Kompatibilität HDMI 2.0 HDCP-Kompatibilität HDCP 2.2 / 1.x Video-Bandbreite 18 Gbps Bis zu 4K2K@60 Hz Videoauflösung YUV 4:4:4 8-bit, 10-bit, 12-bit (1080p@60 Hz) 8-bit (4K2K@60 Hz Farbtiefe: YUV 4:4:4) 8-bit, 10-bit, 12-bit (4K2K@60 Hz YCbCr 4:2:2/4:2:0) RGB, YCbCr 4:4:4, YUV Farbspektrum...
- Seite 4 Entladung (ESD) – ±8 kV (Luftentladung) & ±4 kV (Kontaktentladung) Anschluss 1x HDMI® Typ A [19 Eingang Pins, Buchse] 1x HDMI® Typ A [19 Ausgang Pins, Buchse] Mechanische Spezifikationen Gehäuse Plastikgehäuse Farbe Schwarz 48,6 mm (B) x 25 mm Maße (T) x 15 mm (H) Gewicht 13 g...
- Seite 5 5. Beschreibung der Schnittstellen HDMI®-Eingangsport, zum HDMI Anschluss eines HDMI®- Quellgeräts, z.B. DVD-Player, PS3-Konsole mit HDMI®-Kabel. HDMI®-Signalausgangsport, HDMI zum Anschluss an ein HDMI®- Ausgabegerät wie ein TV-Gerät oder Monitor mit HDMI®-Kabel.
- Seite 6 6. Anwendungsbeispiel HDMI®-Kabel Repeater Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid, Deutschland...
