Digitus DS-55341 Kurzanleitung Zur Installation
Hdmi repeater, 8k/60hz
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DS-55341
Inhaltszusammenfassung für Digitus DS-55341

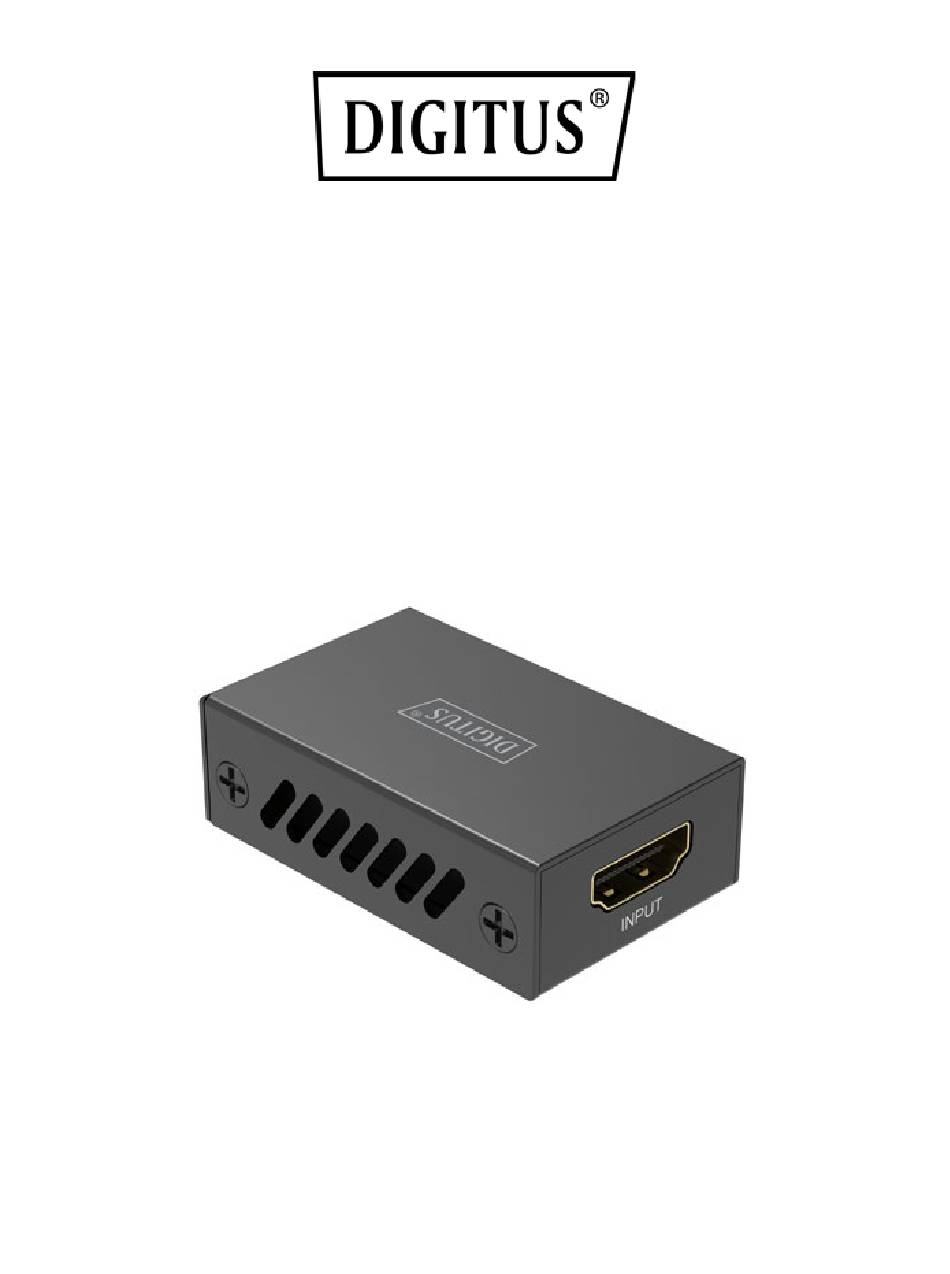

- Seite 1 HDMI REPEATER, 8K/60Hz Kurzanleitung zur Installation DS-55341...
-
Seite 2: Einführung
1. Einführung Der DIGITUS® 8K HDMI Repeater verlängert HDMI-Signale in 8K/60Hz (4:4:4) auf bis zu 10 m. 4K/60Hz (4:4:4) Signale können auf bis zu 13 m verlängert werden. Zwei entsprechende HDMI-Kabel können mit dem Repeater kaskadiert werden. Dank des speziellem Designs wird der Repeater über HDMI (5V) ebenfalls mit Strom versorgt. - Seite 3 Kabel) + 5 m Ausgang (HDMI-Kabel) Stromversorgung über HDMI-Kabel • (Signalquelle) dank speziellem Self-Powered Design Optionale (zusätzliche) Stromver- • sorgung via beiliegendem USB-C Kabel sofern das Set-Up es erfordert Max. Auflösung: 8K/60Hz (4:4:4) • • Video-Bandbreite: 48 Gbps HDMI 2.1 •...
-
Seite 4: Verpackungsinhalt
3. Verpackungsinhalt 1x HDMI Repeater • • 1x USB-C Kabel (1,0 m) 1x QIG • 4. Technische Merkmale 1x HDMI Eingang (8K/60Hz) 1x HDMI Ausgang Anschlüsse (8K/60Hz) 1x USB-C Eingang (DC 5V) – Optionale Stromversorgung Betriebstemperatur 0-70° Stromverbrauch ca. 1W Gehäuse Metall... -
Seite 5: Anschluss Und Bedienung
Abmessungen L 5,0 x B 3,1 (Gehäuse) x H 1,5 cm Gewicht 40 g Anmerkung: 1. Wir empfehlen, das USB-C Netzkabel (im Lieferumfang enthalten) für das Produkt zu verwenden, wenn das HDMI-Kabel nicht genügend Strom von der Videoquelle beziehen kann. 5. -
Seite 6: Anschlussschema
Stecken Sie das USB-Netzkabel ein. (Optional) Achtung: Stecken / ziehen Sie die Kabel stes vorsichtig ein / heraus. 6. Anschlussschema Blu-ray DVD HDMI-Kabel HDMI-Kabel... - Seite 7 Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. info@assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
