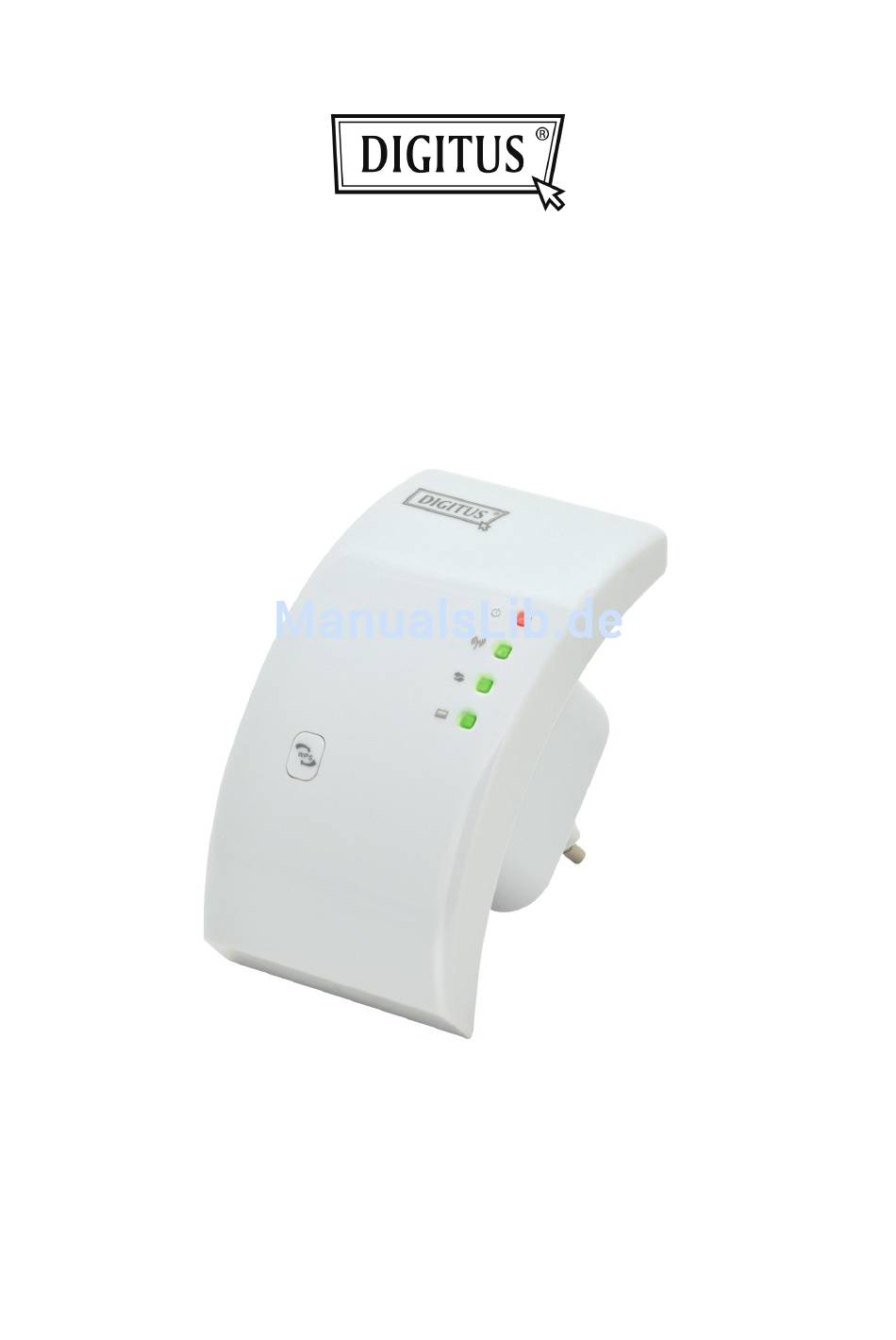

- Seite 1 300 MBPS WIRELESS-N REPEATER Kurzanleitung zur Installation DN-70181...

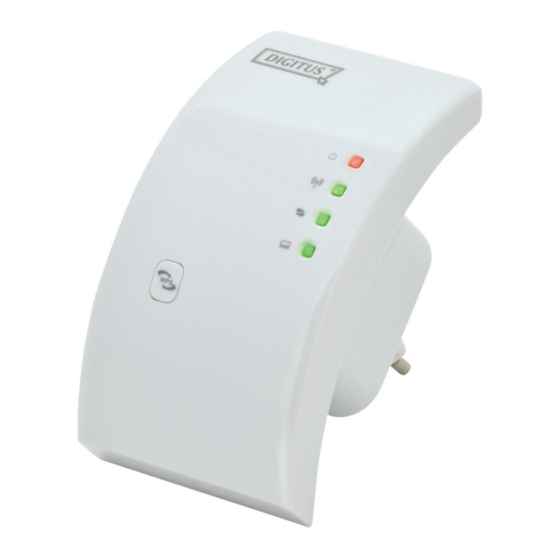

- Seite 2 Einleitung: Der DN-70181 ist ein WLAN-Repeater mit kombinierter LAN/WLAN-Netzwerkverbindung, der speziell für Selbständige, Büro- und Heimbüroeinsatz entwickelt wurde. Er ermöglicht die Vergrößerung der Reichweite eines Funknetzwerks über mehrere Access Points, ohne dass dafür ein Netzwerkkabel verlegt werden muss, um diese miteinander zu verbinden.
- Seite 3 WLAN-Repeater-Modus Sie benötigen Internetzugriff über einen Access Point oder Router. WLAN-AccessPoint-Modus Sie benötigen einen Breitband-Router für Internetzugriff Verbinden Sie den WLAN-Repeater mithilfe eines RJ-45-Kabels mit Ihrem Router/Switch.
- Seite 4 )in der rechten unteren Ecke Ihres Bildschirms. Dort sehen Sie das Signal Ihres Digitus 300N Repeaters. Klicken Sie „Connect “ und warten Sie 5 Sekunden. Digitus 300N Repeater A3. Öffnen Sie einen Webbrowser und geben Sie in die Adresszeile http://192.168.10.1 ein.
- Seite 5 indem Sie die Reset-Taste 10 Sekunden lang gedrückt halten. Versuchen Sie es danach noch einmal. A4. Der unten dargestellte Anmeldebildschirm erscheint. Geben Sie „User Name“ (Benutzername) und „Password“ (Kennwort) ein und klicken Sie „OK “ zum Anmelden. Der standardmäßige Benutzername ist „admin“ und das Kennwort ist „admin “. A5.
- Seite 6 A6. Wählen Sie zum Fortfahren Ihre WLAN-SSID aus. A7. Wenn Sie die unten dargestellte Seite sehen, nehmen Sie keine Änderungen an den Einstellungen vor, sondern geben lediglich Ihren Netzwerkschlüssel ein. Klicken Sie die Schaltfläche „Save and Reboot“. Der Repeater startet neu. Warten Sie einige Sekunden, bis Ihr WLAN-Repeater betriebsbereit ist.
- Seite 7 B. Konfiguration des WLAN-Repeaters über Netzwerkkabel 1. Stecken Sie den WLAN-Repeater in eine Steckdose. Verbinden Sie Ihren Computer/Laptop mithilfe des mitgelieferten Netzwerkkabels mit dem WLAN-Repeater. 2. Folgen Sie den Schritten A3 bis A7, um Ihren WLAN-Repeater zu konfigurieren. C. Konfiguration des WLAN-Repeaters mit der WPS-Taste 1.
- Seite 8 D. Einrichten des WLAN-AccessPoint-Modus 1. Stecken Sie den WLAN-Repeater in eine Steckdose. 2. Folgen Sie den Schritten A3 bis A4. 3. Wählen Sie „Standard Wireless AP Mode“ und klicken Sie ‚Next‘ (Weiter), um fortzufahren. 4. Die folgende Nachricht wird in Ihrem Browser angezeigt: SSID: Netzwerkkennung.
- Seite 9 3. Wählen Sie aus der Liste der verfügbaren Funknetzwerke das des WLAN-Repeaters aus und klicken Sie „Connect“. Digitus router 4. Geben Sie den Netzwerkschlüssel oder das Netzwerkkennwort ein, wenn Sie danach gefragt werden, und klicken Sie OK. Wenn die Netzwerkverbindung hergestellt wurde, sehen Sie eine Bestätigungsmeldung.
- Seite 10 Hinzufügen eines WLAN-Computers zum WLAN-Repeater mithilfe der WPS-Taste 1. Melden Sie sich am Computer an. 2. Halten Sie die WPS-Taste am WLAN-Repeater 2-3 Sekunden lang gedrückt. 3. Halten Sie die WPS-Taste am Netzwerkadapter 2-3 Sekunden lang gedrückt Klicken Sie zum Abschließen der WPS-Konfiguration „Fertigstellen“. (Schlagen Sie im Kapitel WPS-Konfiguration des Handbuchs Ihres Netzwerkadapters nach) 4.
-
Seite 11: Konfiguration Über Web-Browser
Properties“ angezeigt wird, wählen Sie „Internet Protocol Version 4 (TCP/IPv4)“ und klicken dann „Properties“. 3. Manuelles Setzen der IP-Adresse: Die IP-Adresse ist 192.168.10.x (x reicht von 2 bis 254) und die Subnet-Maske ist 255.255.255.0. Geben Sie die Netzwerk-IP-Adresse des Routers (standardmäßig 192.168.10.1) in das Feld „Default gateway“ ein. Konfiguration über Web-Browser Konfiguration der WLAN-Basisstation Klicken Sie „Wireless ->... - Seite 12 Disable Wireless: WLAN an/aus Mode: Auswahl des Modus als AP oder Repeater. SSID des AP oder SSID von Connect to: Netzwerkkennung. Dies ist der „Name“ Ihres Funknetzwerks. SSID in Extended: Universeller Repeater-Modus (funktioniert gleichzeitig als Access Point und Client) Band: Unterstützt 11B/11G/11N mixed-Modi. Konfiguration der WLAN-Sicherheit Klicken Sie „Wireless ->...
- Seite 13 Root - Client - XXXX: Das Kennwort des WLAN-Repeaters ist das gleiche wie das Ihres Routers. Repeater AP – WiFi-Repeater1: Wählen Sie diese Option, um das Kennwort für Ihren WLAN-Repeater einzurichten. Klicken Sie die Schaltfläche Apply Changes. Der WLAN-Repeater startet neu. Ändern des Verwaltungskennworts Das Standardkennwort des WLAN-Routers ist „admin“...
-
Seite 14: Firmware-Aktualisierung
Firmwareaktualisierung Die von diesem Router verwendete Systemsoftware wird als „Firmware“ bezeichnet. Wie jede andere Anwendung Ihres Computers stellt Sie bei ihrer Aktualisierung dem Computer neue Funktionen Verfügung. können Firmwareaktualisierungsfunktion dazu verwenden, Ihren Router mit neuen Funktionen auszustatten oder Fehler des Routers zu beseitigen. Klicken Sie „Management ->... - Seite 15 Werkseinstellungen, Sichern und Wiederherstellen von Einstellungen Sie können alle Einstellungen dieses Routers in einer Datei speichern und so verschiedene Konfigurationseinstellungen Ihres Routers zur Wahrung der Netzwerksicherheit verwalten. Gehen Sie zum Sichern oder Wiederherstellen der Einstellungen Ihres Router folgendermaßen vor: Klicken Sie „Save/Reload setting“ in der Web-Management-Oberfläche. Die folgende Nachricht wird in Ihrem Browser angezeigt: Einstellungen speichern Drücken Sie die Schaltfläche „Save…“.
