4.3
Anschluss Phasenkabel
Für den Anschluss der Phasenkabel verfügt der
Motor über M4 Schraubterminals.
Vorbereitete Anschlusskabel können einfach mit
den Terminals verschraubt und bei Bedarf
ausgetauscht werden.
Beachten sie die Hinweise in der
Betriebsanleitung ihres verwendeten Umrichters
und wählen sie einen Kabelquerschnitt mit
ausreichender Strombelastbarkeit.
HINWEIS
Verwenden sie unbedingt die mitgelieferten Federringe bei der Montage der Kabelschuhe
auf den Anschlussterminals. Diese sollen dazu beitragen ein ungewolltes Lösen der
Verschraubung zu verhindern. Reihenfolge beachten:
Terminal/Kabelschuh/Unterlegscheibe/Federring/Schraube
GEFAHR
Stromschlag
Durch direkten Anschluss an das Wechselstrom Versorgungsnetz.
Der Motor darf nur mit einem geeigneten Drehzahlsteller betrieben werden und niemals
direkt mit einer Energieversorgung verbunden werden.
Keinesfalls darf der Motor mit dem 230 bzw. 400V AC Energieversorgungsnetz verbunden
werden.
QSL-T/QST-150-25/45 V3
Standard
Originalbetriebsanleitung

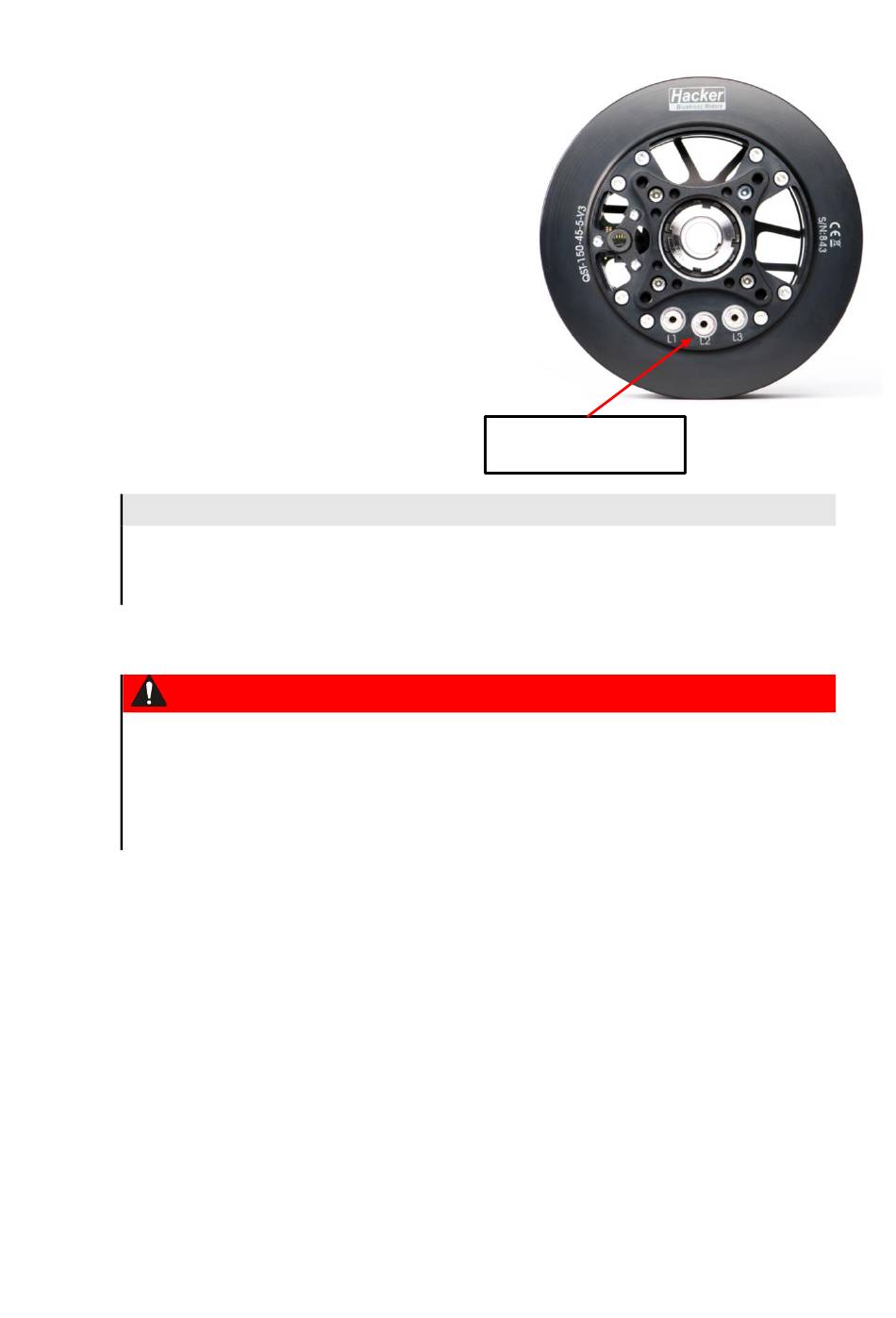

Montierte Phasenkabel
Anschlussterminals für
Phasenkabel
Inbetriebnahme
Seite 14 von 38
Rev1.1
