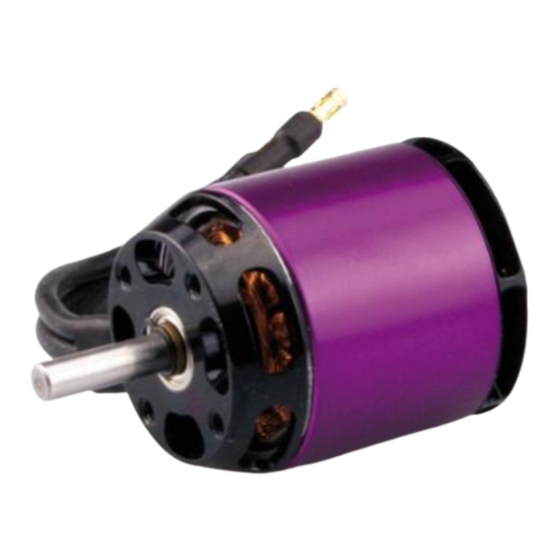

Hacker A30 Brushless - Motor
Montage- und Betriebsanleitung
Vielen Dank für Ihr Interesse an unseren Produkten. Durch kontinuierliche Weiterentwicklung
konnten die A30 Brushless - Motoren in ihrem Wirkungsgrad nochmals verbessert werden. Die A30-
V3-Serie hat ein neues hinteres Lagerschild, welches eine noch effizientere innere Kühlung des
kompletten Motors ermöglicht. Die A30-V3-Motoren sind für Modelle bis zu einem Gewicht von ca.
3200g (z.B. die beliebten Fun- oder 3D-Flyer) bestens geeignet.
Thank you for being interested in our products. Due continuous research efficiency of the A30
brushless motors could be improved again. The A30 motors are now at a new level with a all new
backflange to provide a much better internal cooling of the complete motor. The A30 series motors
are designed for larger parkflyers, 3D-aerobatic, scale models and helicopters up to 3200g using 2 to
4 LiPoly batteries.
Lesen Sie bitte vor der Inbetriebnahme die Anleitung sorgfältig durchlesen.
Please read this instruction manual carefully before starting operation.

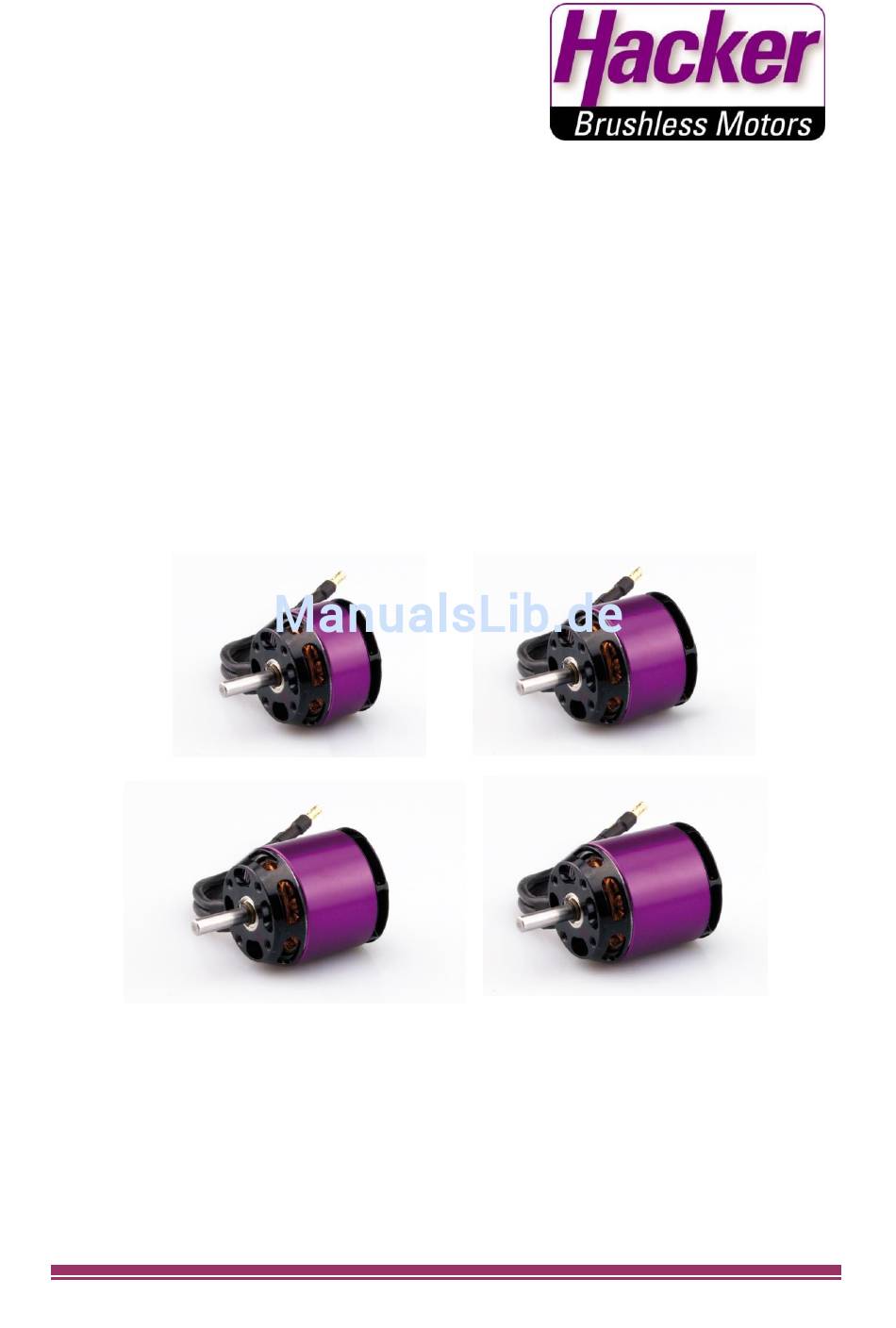

Anleitung / Manual Hacker A30 Brushless Motor
© 2015 Hacker Motor GmbH
Seite 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hacker A30

Inhaltszusammenfassung für Hacker A30

  • Seite 1: Einführung / Introduction

    Thank you for being interested in our products. Due continuous research efficiency of the A30 brushless motors could be improved again. The A30 motors are now at a new level with a all new backflange to provide a much better internal cooling of the complete motor. The A30 series motors are designed for larger parkflyers, 3D-aerobatic, scale models and helicopters up to 3200g using 2 to 4 LiPoly batteries.

  • Seite 2: Inhaltsverzeichnis

    Einbau und Betrieb / Mounting and operation: Seite 5 / 6 Konformitätserklärung /Declaration of Conformity: Seite 7 Gewährleisung / Guarante: Seite 8 Haftungsausschluss: Seite 8 Kontaktinformationen / Contact information: Seite 8 Anleitung / Manual Hacker A30 Brushless Motor © 2015 Hacker Motor GmbH Seite 2...

  • Seite 3: Sicherheitshinweise / Safety Precautions

    Voraussetzung für jeden Start eines solchen Flugmodells. Im Zweifelsfalle berät Sie Ihr Fachhändler oder einer der Dachverbände (z.B. DMFV, DAeC…). Die maximal zulässige Motordrehzahl beträgt bei den A30 -Motoren 18.000U/min. Sie sollte aus Sicherheitsgründen nicht überschritten werden. Bei Verwendung eines Getriebes ist zu beachten, dass die Motordrehzahl um den Faktor der Getriebeübersetzung über der...

  • Seite 4: Allgemeine Hinweise / General Notes

    The maximum allowable motor speed on the A30 motors is 18,000 revolutions per minute. For safety’s sake, care must be taken not to exceed this limit. When using a gearbox, take into consideration that the motor rpm may be calculated by multiplying the propeller rpm by the gearbox ratio.

  • Seite 5: Technische Daten / Technical Data

    4. Einbau und Betrieb des Motors / Mounting and operation of the motor Der A30 V3 Motor kann für Frontmount- und Backmount – Montage verwendet werden. Um den Motor von vorne auf den Spant zu montieren, kann das beiliegende Montagekreuz verwendet werden.
  • Seite 6 Drehzahlen zerstört werden. The A30 V3 motor can be used for front and back-mount. To attach it in front of the firewall the included adapter can be applied to the motor. Therefor use four countersunk head screws included in the set.

  • Seite 7: Konformitätserklärung /Declaration Of Conformity

    Downloadbereich einsehen. CE-Declaration of Conformity (DOC) Hacker Motor GmbH declares that the product complies with the essential requirements of the EMC Directive 2014/30/EU. You can ask for the DOC direct at Hacker Motor GmbH - Schinderstraßl 32 - 84030 Ergolding or download at www.hacker-motor.com...

  • Seite 8: Gewährleisung / Guarante

    Da uns sowohl eine Kontrolle der Handhabung, die Einhaltung der Montage- und Betriebshinweise, sowie der Einsatz des Produktes und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kosten gewährt werden.
