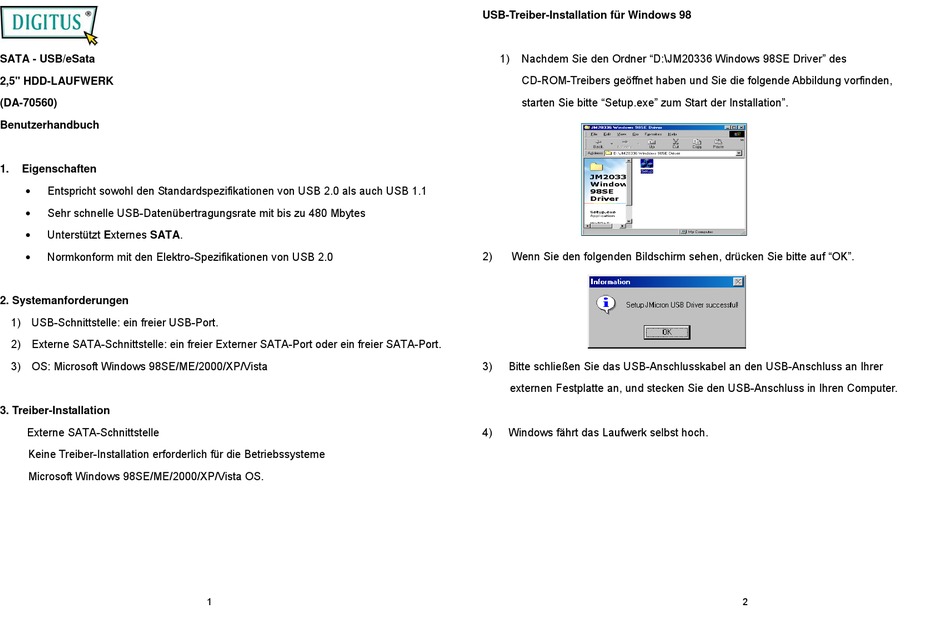

SATA - USB/eSata

2,5" HDD-LAUFWERK

(DA-70560)

Benutzerhandbuch

Eigenschaften



Entspricht sowohl den Standardspezifikationen von USB 2.0 als auch USB 1.1



Sehr schnelle USB-Datenübertragungsrate mit bis zu 480 Mbytes



Unterstützt Externes SATA.



Normkonform mit den Elektro-Spezifikationen von USB 2.0

2. Systemanforderungen

1) USB-Schnittstelle: ein freier USB-Port.

2) Externe SATA-Schnittstelle: ein freier Externer SATA-Port oder ein freier SATA-Port.

3) OS: Microsoft Windows 98SE/ME/2000/XP/Vista

3. Treiber-Installation

Externe SATA-Schnittstelle

Keine Treiber-Installation erforderlich für die Betriebssysteme

Microsoft Windows 98SE/ME/2000/XP/Vista OS.

USB-Treiber-Installation für Windows 98

Nachdem Sie den Ordner "D:\JM20336 Windows 98SE Driver" des

CD-ROM-Treibers geöffnet haben und Sie die folgende Abbildung vorfinden,

starten Sie bitte "Setup.exe" zum Start der Installation".

Wenn Sie den folgenden Bildschirm sehen, drücken Sie bitte auf "OK".

Bitte schließen Sie das USB-Anschlusskabel an den USB-Anschluss an Ihrer

externen Festplatte an, und stecken Sie den USB-Anschluss in Ihren Computer.

Windows fährt das Laufwerk selbst hoch.

Seite 1 Nachdem Sie den Ordner “D:\JM20336 Windows 98SE Driver” des SATA - USB/eSata CD-ROM-Treibers geöffnet haben und Sie die folgende Abbildung vorfinden, 2,5" HDD-LAUFWERK starten Sie bitte “Setup.exe” zum Start der Installation”. (DA-70560) Benutzerhandbuch Eigenschaften  Entspricht sowohl den Standardspezifikationen von USB 2.0 als auch USB 1.1 ...
Seite 2 6. FAQ Windows ME/2000/XP/Vista F1: Ich konnte das Symbol am rechten unteren Bildschirmrand erkennen, aber ich Eine Treiber-Installation ist bei diesen Betriebssystem-Plattformen nicht erforderlich. konnte nicht mein externes HDD finden. Bitte stellen Sie sicher, dass Ihr HDD korrekt installiert wurde. Überprüfung Bitte stellen Sie sicher, dass Ihr HDD in die “Master”-Position gesetzt wurde.
Seite 3 7. VORSICHT!! Wenn Sie das USB 2.0-Schnittstellenmodell benutzen, ist externer Strom erforderlich, wenn das HDD mehr als 550mA verbraucht. Wenn Sie nicht sicher sind, welches Betriebssystem Sie benutzen, wenden Sie sich bitte an Ihren PC-Händler. Bitte stellen Sie dieses externe Laufwerk nicht in eine feuchte oder heiße Umgebung.
Seite 4 7a. Falls Sie ein eSATA-Kabel benutzen möchten, stecken Sie das eSATA- Kabel in das HD-Laufwerk. 7b. Falls Sie ein USB-Kabel benutzen möchten, stecken Sie die Mini-USB in das HD-Laufwerk. 1. Nehmen Sie die Abdeckung sorgfältig 4. Setzen Sie die PCB-Abschirmung auf vom HD-Laufwerk.
