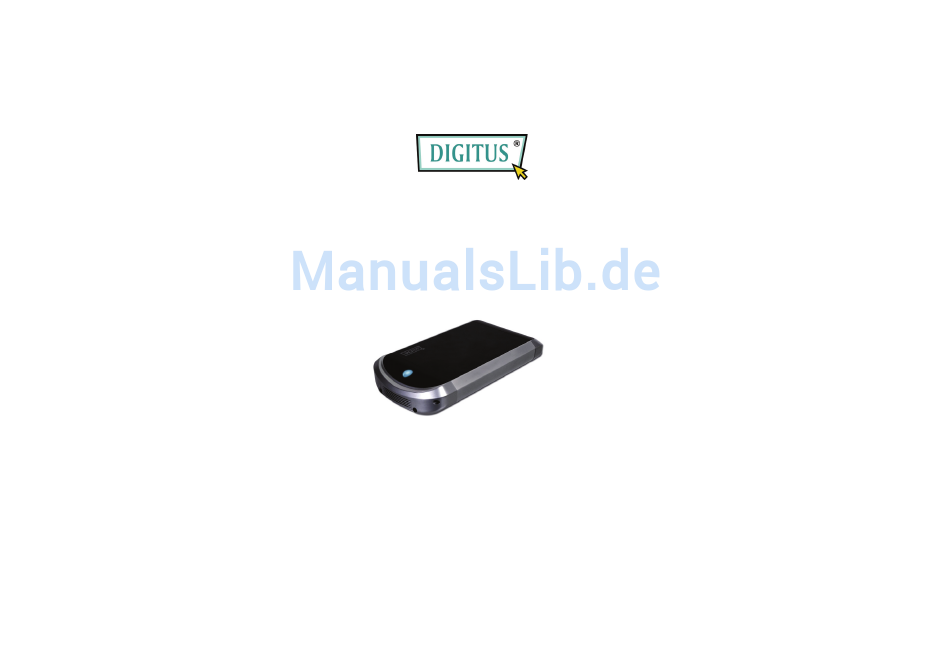

INHALT

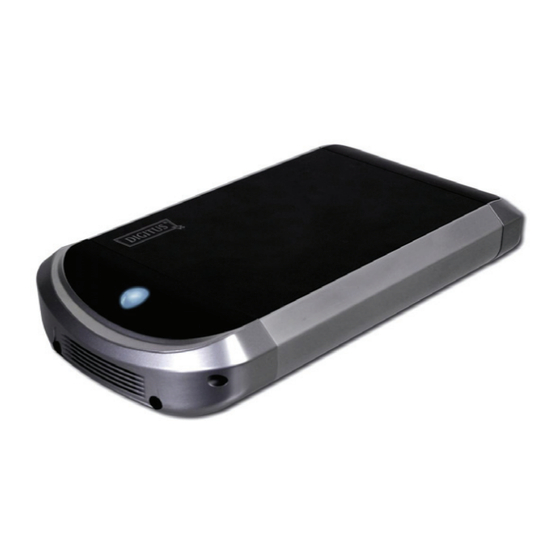

Externes Gehäuse für
3,5"-Festplatte mit
LAN- und USB-Anschluss
1 Produktinformationen .................................... 1
2 Technische Daten ........................................... 2
3 Systemanforderungen .................................... 3
4 Geräteansicht ................................................. 4
5 Zusammenbau des Gerätes ............................ 5
6 Anschließen des Gerätes ................................ 8
7 Treiberinstallation (USB 2.0) .......................... 9
8 Überprüfung ................................................. 12
9 Konfigurieren der LANDISK .......................... 13
10 Hinweise ....................................................... 22
Benutzerhandbuch
DA-70520
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DA-70520
Inhaltszusammenfassung für Digitus DA-70520
-
Seite 1: Inhaltsverzeichnis
3 Systemanforderungen ........3 4 Geräteansicht ..........4 5 Zusammenbau des Gerätes ......5 6 Anschließen des Gerätes ........ 8 7 Treiberinstallation (USB 2.0) ......9 8 Überprüfung ..........12 9 Konfigurieren der LANDISK ......13 10 Hinweise ............22 Benutzerhandbuch DA-70520... -
Seite 2: Produktinformationen
1 Produktinformationen 2 Technische Daten • Persönlicher Internet- und Intranet-Speicher • Art der Netzwerkverbindung • Samba-Server + FTP-Server Verfügbare Netzwerkumgebung: 100Base-TX, 10Base-T; • Installation eines Betriebssystems nicht erforderlich; virenfrei Anschlusstyp: RJ-45 • Kostengünstige, einfache Installation • Unterstützte Protokolle • Niedriger Stromverbrauch, geringe Wärmeentwicklung TCP/IP, NBNS (Net BIOS Name Server), Microsoft Networks •... -
Seite 3: Systemanforderungen
3 Systemanforderungen 4 Geräteansicht Windows 98 SE / 2000 / XP: Strom 1 LED Pentium II 233 MHz oder höher oder andere, gleichwertige CPU 2 LED Zugriff 64 MB RAM (128 MB empfohlen) 3 LED System USB-1.1-Port (USB 2.0 empfohlen) 4 LED Verbindung CD-ROM-Laufwerk für die Installation (nur Windows 98 SE) 5 Initialisierung (Für Neustart... -
Seite 4: Zusammenbau Des Gerätes
5 Zusammenbau des Gerätes 1. Vordere Abdeckung abnehmen und Gerätemodul aus dem Gehäuse ziehen. Schraube 4. Gerätemodul wieder ins Gehäuse zurückschieben. 2. Festplatte am Gerätemodul anschließen. 3. Mit den Schrauben befestigen. -
Seite 5: Anschließen Des Gerätes
6 Anschließen des Gerätes 5. Gehäuse mit den beiliegenden Schrauben an Ober- und Unterseite fest verschließen. 1. Externes USB-2.0-ATA-Gehäuse an Ihren Computer anschließen. Schraube 6. Der Zusammenbau des Gerätes ist damit abgeschlossen. 2. Die LANDISK an Ihr Netzwerk anschließen. -
Seite 6: Treiberinstallation (Usb 2.0)
7 Treiberinstallation • WINDOWS 98 SE 1. Das externe SATA-Gehäuse über einen USB-Anschluss an Ihren Computer anschließen. Das System erkennt das Gerät und startet den „Hardware-Assistenten“. 2. Wenn der folgende Bildschirm erscheint, bitte auf „Weiter“ klicken. 4. Wenn der folgende Bildschirm erscheint, bitte den Ordner „JM20337 Driver“... -
Seite 7: Überprüfung
5. Wenn der folgende Bildschirm erscheint, bitte auf „Weiter“ • WINDOWS ME/2000/XP UND Mac 10.3.X oder höher Eine Treiberinstallation ist nicht erforderlich. klicken. 8 Überprüfung Rufen Sie bitte über „Arbeitsplatz → Systemeigenschaften“ den Geräte-Manager auf. Wenn Sie dort den Eintrag „USB-Controller“... -
Seite 8: Konfigurieren Der Landisk
9 Konfigurieren der LANDISK 4. Der folgende Bildschirm erscheint. „Internetprotokoll • Überprüfen der TCP/IP-Einstellungen am PC (TCP/IP)“ markieren und auf die Schaltfläche „Eigenschaften“ Die Eigenschaften der Netzwerkumgebung wie folgt aufrufen klicken. (Windows XP): 1. Auf dem Desktop auf das Symbol „Arbeitsplatz“ doppelklicken. - Seite 9 • Konfigurieren mit dem Web-Control-Utility 3. Nach dem Einloggen erscheint der „Status“-Hauptbildschirm. Host Name: Name Ihres persönlichen Hosts 1. Den Webbrowser starten, „http://storage“ in das Adressfeld Group Name: Name Ihrer persönlichen Gruppe eingeben und „Enter“ drücken. Administrator: Ihr Passwort Date/Time: Ihre Zeitzone Language: Ihre Sprache DHCP Server: Aktivierung/Deaktivierung Ihres...
- Seite 10 4. In dem Menü am linken Bildschirmrand können Sie eine 6. IP Config: Hier können Sie, wie nachstehend gezeigt, die Funktion auswählen. IP-Konfiguration einrichten (automatische oder statische IP-Zuweisung). 5. Formatieren Ihrer Festplatte Disk Utility: Wenn Sie eine neue Festplatte in der LANDISK installiert haben, müssen Sie über den Menüpunkt „Disk Utility“...
- Seite 11 7. Gemeinsame Nutzung Ihrer Ordner im LAN 8. FTP-Konfigurationen SMB Server: Alle verfügbaren Ordner zur gemeinsamen FTP Server: Hier können Sie, wie in der folgenden Abbildung Nutzung im Netzwerk werden Ihnen im nachstehenden Feld gezeigt, FTP-Funktionen wie Status und Zugriffsrechte „Sharing List“...
-
Seite 12: Hinweise
10 Hinweise 9. Datenpflege (Maintenance) Firmware Upload: Hier können Sie ein Firmware-Update für 1. Wenn Sie eine alte Festplatte installieren und Ihre bisherigen Ihre LANDISK aufspielen. Daten beibehalten möchten, stellen Sie bitte sicher, dass Ihre System Reboot: Durch Klick auf „Reboot“ veranlassen Sie das Festplatte mit dem Dateisystem FAT32 formatiert ist.
