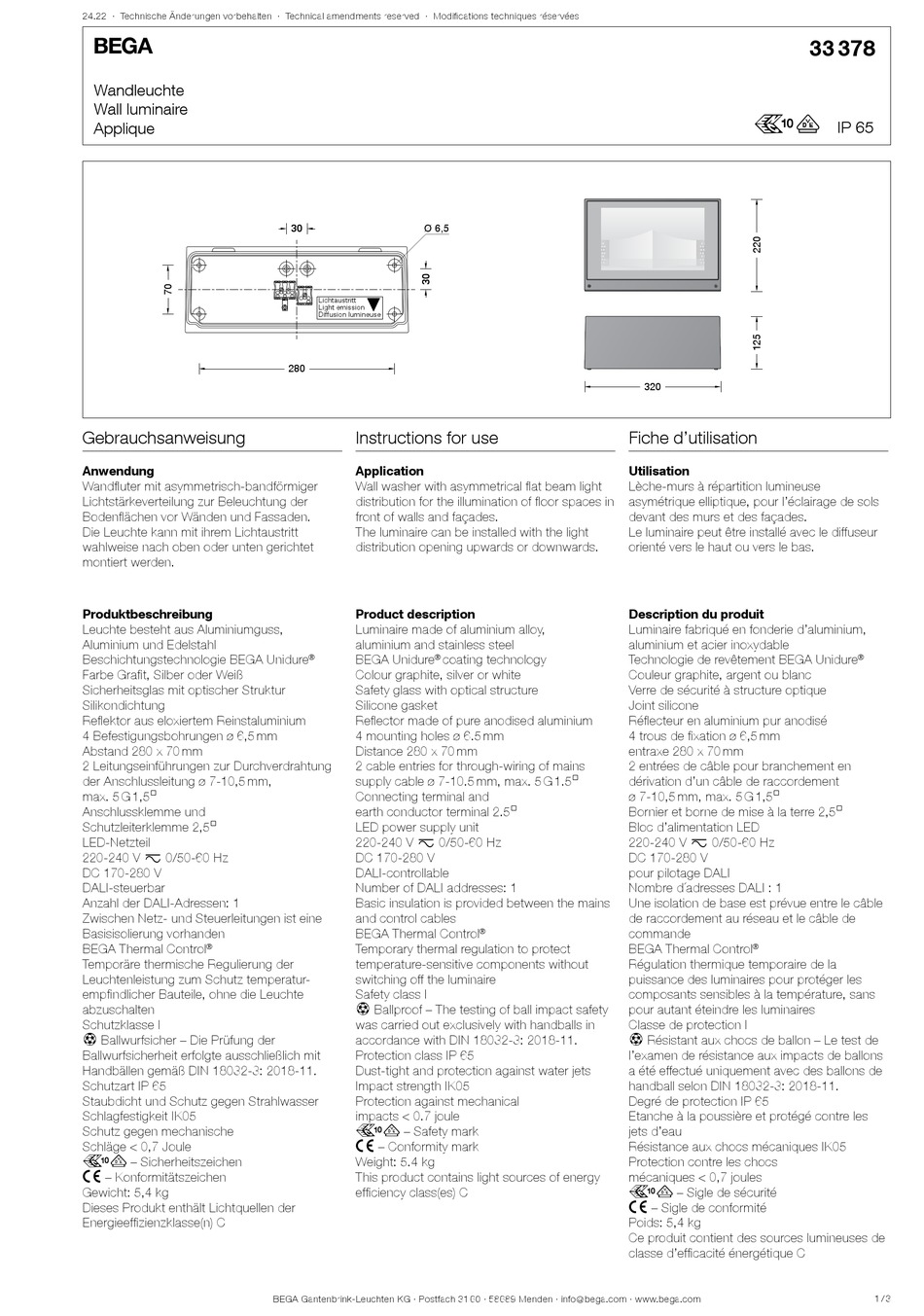

BEGA 33 378 Gebrauchsanweisung

24.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

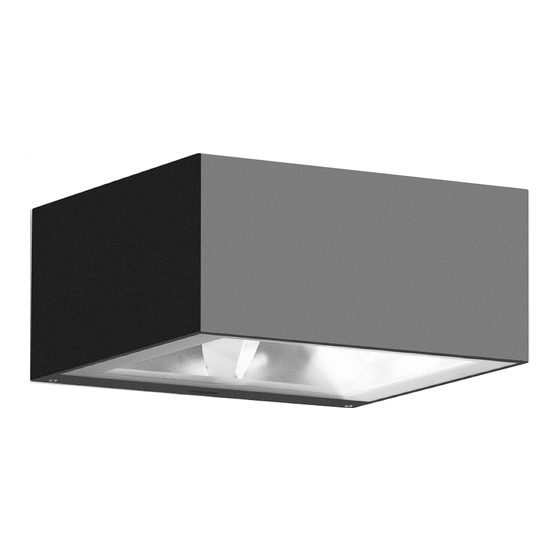

Wandleuchte
Wall luminaire
Applique
Gebrauchsanweisung
Anwendung
Wandfluter mit asymmetrisch-bandförmiger
Lichtstärkeverteilung zur Beleuchtung der
Bodenflächen vor Wänden und Fassaden.
Die Leuchte kann mit ihrem Lichtaustritt
wahlweise nach oben oder unten gerichtet
montiert werden.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Farbe Grafit, Silber oder Weiß
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
4 Befestigungsbohrungen ø 6,5 mm
Abstand 280 x 70 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI-steuerbar
Anzahl der DALI-Adressen: 1
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
p Ballwurfsicher – Die Prüfung der
Ballwurfsicherheit erfolgte ausschließlich mit
Handbällen gemäß DIN 18032-3: 2018-11.
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 5,4 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) C
30 30 Ø 6,5
Lichtaustritt
Light emission
Diffusion lumineuse
280 280
Instructions for use
Application
Wall washer with asymmetrical flat beam light
distribution for the illumination of floor spaces in
front of walls and façades.
The luminaire can be installed with the light
distribution opening upwards or downwards.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Colour graphite, silver or white
Safety glass with optical structure
Silicone gasket
Reflector made of pure anodised aluminium
4 mounting holes ø 6.5 mm
Distance 280 x 70 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DC 170-280 V
DALI-controllable
Number of DALI addresses: 1
Basic insulation is provided between the mains
and control cables
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
p Ballproof – The testing of ball impact safety
was carried out exclusively with handballs in
accordance with DIN 18032-3: 2018-11.
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
r – Safety mark
c – Conformity mark
Weight: 5.4 kg
This product contains light sources of energy
efficiency class(es) C
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
320 320
Fiche d'utilisation
Utilisation
Lèche-murs à répartition lumineuse
asymétrique elliptique, pour l'éclairage de sols
devant des murs et des façades.
Le luminaire peut être installé avec le diffuseur
orienté vers le haut ou vers le bas.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Couleur graphite, argent ou blanc
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
4 trous de fixation ø 6,5 mm
entraxe 280 x 70 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 170-280 V
pour pilotage DALI
Nombre d´adresses DALI : 1
Une isolation de base est prévue entre le câble
de raccordement au réseau et le câble de
commande
®
BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
p Résistant aux chocs de ballon – Le test de
l'examen de résistance aux impacts de ballons
a été effectué uniquement avec des ballons de
handball selon DIN 18032-3: 2018-11.
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 5,4 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique C
33 378
r
IP 65
®
®
1 / 3
