Gira F1
Türkommunikation
SIP-

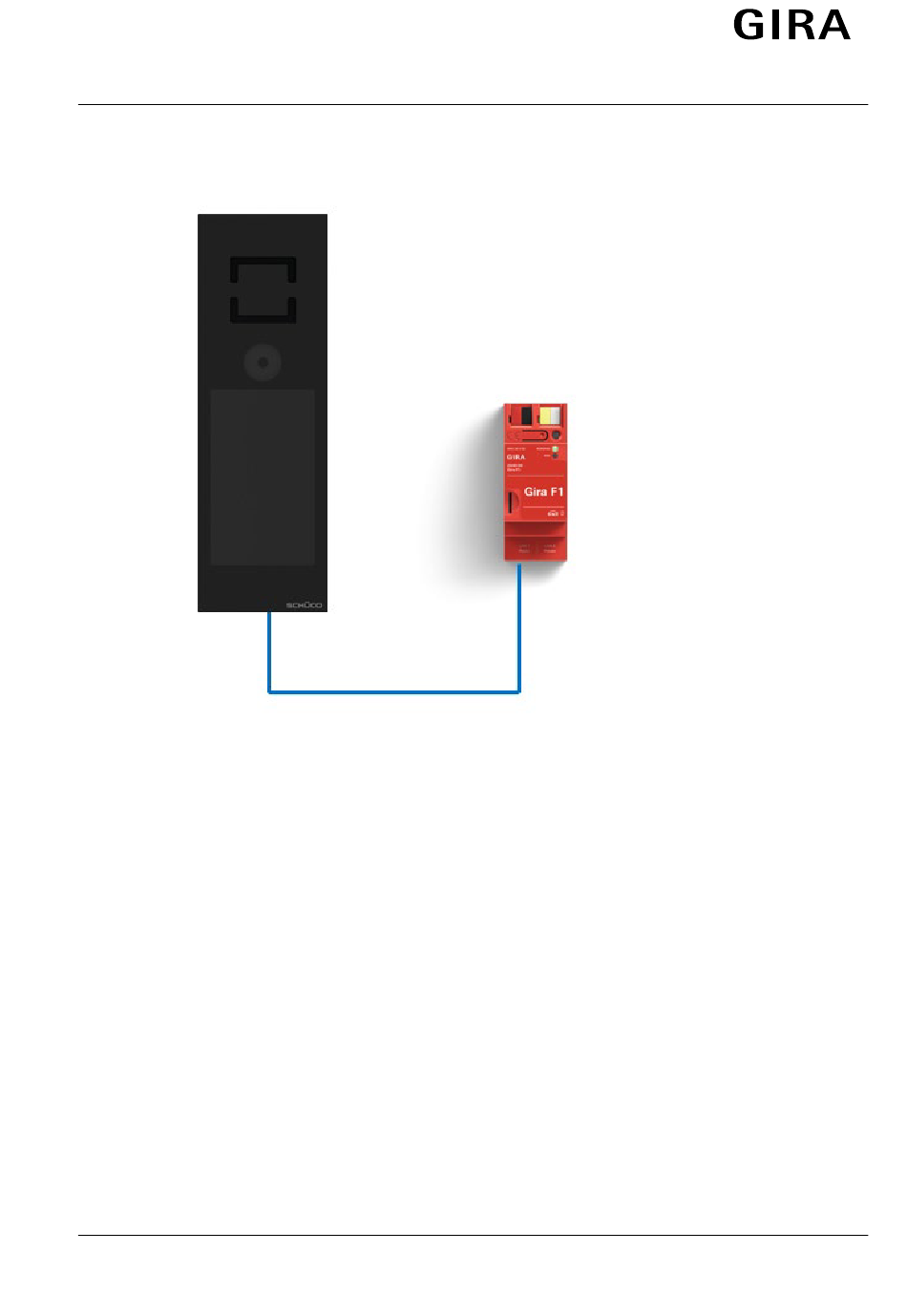

Inbetriebnahme Schüco DCS Touch Display und Gira F1
Diese Anleitung zeigt Ihnen, wie Sie die Schüco DCS Touch Display IP Türstation einstellen
müssen, damit diese im Zusammenspiel mit dem Gira F1 funktioniert.
Systemanforderungen
Diese Anleitung wurde mit folgenden Firmwareversionen getestet:
Schüco TCS Touch Display: 2.00.157
Gira F1: 1.0.1024
Gira G1: 3.5.58
Gira F1 / SIP Türkommunikation
-1-
Gira Giersiepen GmbH & Co KG
Verwandte Anleitungen für Gira F1
Inhaltszusammenfassung für Gira F1
- Seite 1 Inbetriebnahme Schüco DCS Touch Display und Gira F1 Diese Anleitung zeigt Ihnen, wie Sie die Schüco DCS Touch Display IP Türstation einstellen müssen, damit diese im Zusammenspiel mit dem Gira F1 funktioniert. Systemanforderungen Diese Anleitung wurde mit folgenden Firmwareversionen getestet: Schüco TCS Touch Display: 2.00.157...
- Seite 2 Für das Zusammenspiel mit dem Gira F1 öffnen Sie Ihren Browser und geben Sie die IP-Adresse der Türstation ein und melden Sie sich mit den in der Türstation hinterlegten (initialen) Benutzerdaten an. Gira F1 / SIP Türkommunikation...
- Seite 3 Gira F1 Türkommunikation SIP- Abb. 1: Schüco Webinterface Gira F1 / SIP Türkommunikation Gira Giersiepen GmbH & Co KG...
- Seite 4 SIP- Nach der erfolgreichen Anmeldung am Webinterface werden im Menü SIP die erforderlichen SIP- Einstellungen für die Kommunikation mit dem Gira F1 vorgenommen. Abb. 2: Schüco Webinterface – SIP Einstellungen Legen Sie im Punkt Anzeigename den Namen der Türstation fest und stellen Sie die verwendeten Ports ein.
- Seite 5 Gira F1 Türkommunikation SIP- Im Punkt SIP-Server aktivieren Sie die Registrierung und tragen Sie die IP-Adresse des Gira F1 im Feld SIP-Server-IP-Adresse/Hostname ein. Stellen Sie das Transportprotokoll auf UDP den SIP-Server-Port auf den im Gira F1 hinterlegten Port für die (unverschlüsselte) Kommunikation. Voreingestellt ist der Port 5060.
- Seite 6 Gira F1 Türkommunikation SIP- Soll die Türstation mit mehreren F1 kommunizieren muss für jeden Gira F1 ein eigener SIP-Server hinzugefügt werden. Abb. 5: Schüco Webinterface – SIP Einstellungen bei der Verwendung von 10 Gira F1 Gira F1 / SIP Türkommunikation...
- Seite 7 Gira F1 Türkommunikation SIP- Im Menü Kontakte werden die anzurufenden Clients im privaten Netzwerk eingerichtet. Als Telefonnummer wird hier der gewählte/verwendete slot (1bis 10) des F1 verwendet. Beispiele: sip:slot-x@IP-Adresse des F1:Port • • sip:slot-1@192.168.100.66:5060 (unverschlüsselt) Abb. 6: Schüco Webinterface – Kontakte Gira F1 / SIP Türkommunikation...
- Seite 8 SIP- Im Menü Gerät -> Tasten werden die anzurufenden Clients im privaten Netzwerk eingerichtet. Aktivieren Sie Audio und Video und wählen Sie den zuvor eingerichteten Kontakt (Gira F1) aus Abb. 7: Schüco Webinterface – Gerät / Tasten (Einzellruf) Gira F1 / SIP Türkommunikation...
- Seite 9 Sollen bei Betätigung mehrere Clients parallel gerufen werden kann über das Auswahlfeld Aktion oder Aktionssequenz das Verhalten der Taste eingestellt werden (Ruf oder Parallelruf). Abb. 8: Schüco Webinterface – Verzeichnis / Benutzer / Telefonnummern des Benutzers Gira F1 / SIP Türkommunikation Gira Giersiepen GmbH & Co KG...
- Seite 10 Im Punkt Aktivität lassen sich Einstellungen für Verhalten von DTMF Signalen (z.B. für die Türöffnung) oder das Verhalten beim Ruf eines Clients an die Türstation parametrieren. Abb. 9: Schüco Webinterface – Aktivität / Aktivitäten / DTMF Code empfangen (hier Code 7) Gira F1 / SIP Türkommunikation -10- Gira Giersiepen GmbH & Co KG...
- Seite 11 Gira F1 Türkommunikation SIP- Der hier hinterlegte Code wird im Gira G1 mit dem Zusatz “*“ als DTMF-Code zur Türöffnung parametriert. Über den Button mit Stift Symbol (rechts) können Sie den Code ändern / einstellen. Abb. 10: Schüco Webinterface – Aktivität bearbeiten Gira F1 / SIP Türkommunikation...
- Seite 12 Der parametrierte Code wird auf der Gerätewebseite des G1 im Punkt Hinzugefügte SIP-Teilnehmer im Eintrag der Teilnehmerliste eingetragen. Abb. 11: Gira G1 Gerätewebseite – SIP Türkommunikation Abb. 12: Gira G1 Gerätewebseite – SIP Teilnehmer bearbeiten Gira F1 / SIP Türkommunikation -12-...
- Seite 13 Gira F1 Türkommunikation SIP- Einstellungen im Menü Aktivität wenn der Client die Türstation rufen soll. Abb. 13: Schüco Webinterface – Aktivität Gira F1 / SIP Türkommunikation -13- Gira Giersiepen GmbH & Co KG...
- Seite 14 Gira F1 Türkommunikation SIP- Abb. 14: Schüco Webinterface – Aktivität bearbeiten Gira F1 / SIP Türkommunikation -14- Gira Giersiepen GmbH & Co KG...
- Seite 15 /Netzwerkprotokolle zu verwenden. Hierzu finden Sie im Menü System -> Logging die Möglichkeit Fehlerprotokolle zu erstellen und zu speichern. Diese lassen sich ggf. mit Wireshark auswerten oder an den technischen Support weiterleiten. Abb. 15: Schüco Webinterface – System / Logging Gira F1 / SIP Türkommunikation -15- Gira Giersiepen GmbH & Co KG...
- Seite 16 Gira F1 Türkommunikation SIP- Klären: Wozu wird die Benutzerverwaltung benötigt? Gira F1 / SIP Türkommunikation -16- Gira Giersiepen GmbH & Co KG...
- Seite 17 Gira F1 Türkommunikation SIP- Gira F1 / SIP Türkommunikation -17- Gira Giersiepen GmbH & Co KG...
