Die RBT-200P/ACDC/CUT Schweißmaschine nutzt die neueste Pulsweitenmodulationstechnologie (PWM) und
das Leistungsmodul für isolierte Gate-Bipolartransistoren (IGBT), um die Betriebsfrequenz in eine Zwischenfrequenz
umzuwandeln und herkömmliche Transistortransformatoren durch Zwischenfrequenztransformatoren zu ersetzen.
Es zeichnet sich durch Portabilität, geringe Größe, geringes Gewicht und geringen Verbrauch aus. Es ist ein
intelligentes und einfach zu bedienendes multifunktionales Schweißgerät mit MMA, DC-WIG, AC-WIG und
Plasmaschneiden. Es hat die Eigenschaften einer starken Schweißleistung und einer Vielzahl von
Anwendungsszenarien. Insbesondere für geschweißte Aluminium und Edelstahl, und die Schweißergebnisse sind
gut. Es wurde von Schweißbegeisterten hoch gelobt. Es ist auch sehr freundlich für Einsteiger im Schweißen und
kann schnell einsteigen.

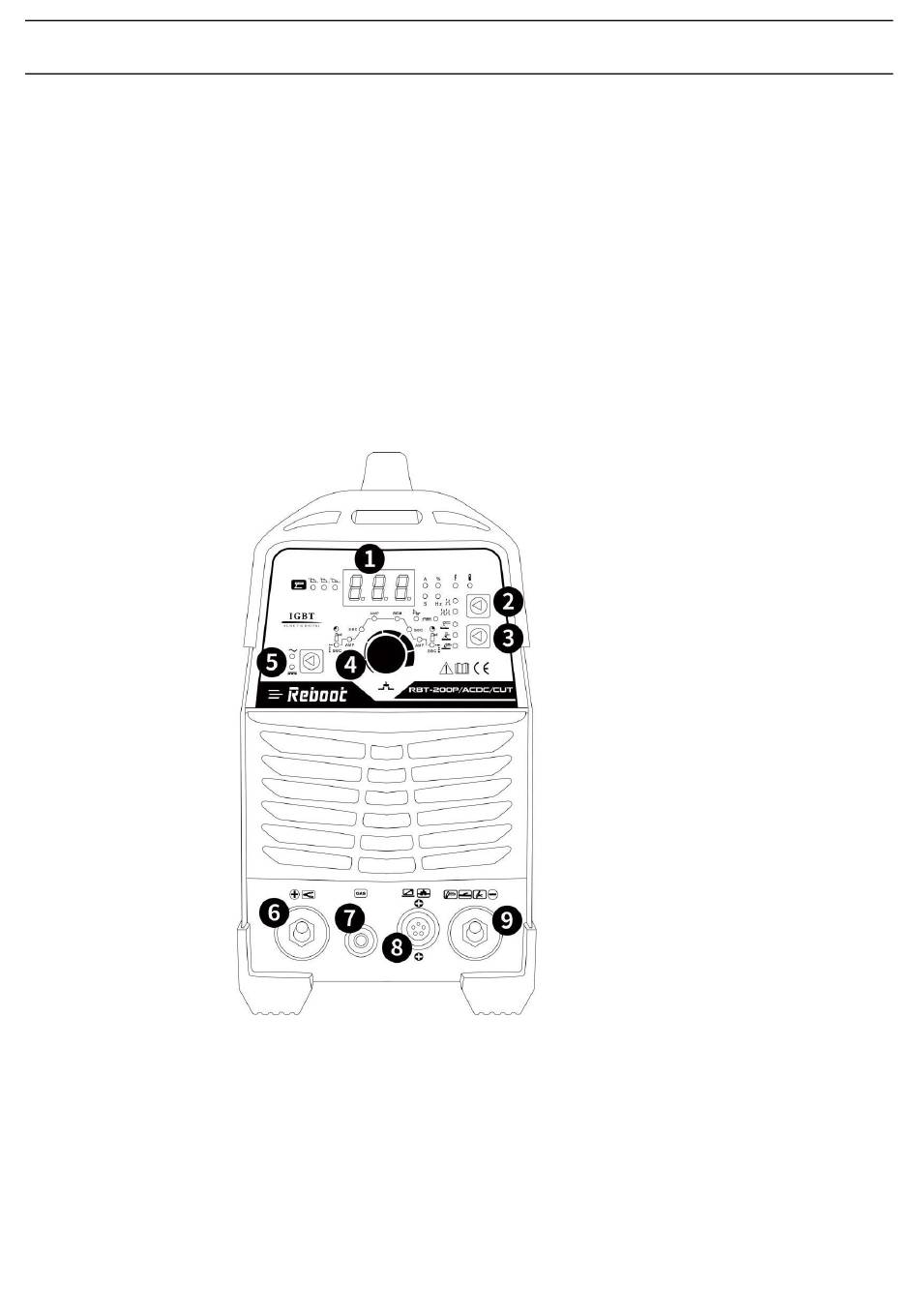

TEIL I: EINFÜHRUNG DER MACHINE
1. Aktuelle Anzeige
Digitale Zähler werden verwendet, um den tatsächlichen Ausgangsstrom der Stromversorgung anzuzeigen. Es wird
auch verwendet, um Parameter im Programmiermodus anzuzeigen.Abhängig von den gewählten
Programmierparametern leuchtet die Statusanzeige in der Nähe des Amperemeters auf, um die Einheit des
Programmierparameters anzuzeigen.Beim Schweißen zeigt das Amperemeter den tatsächlichen Schweißstrom
an..
2. Auswahl des 2T/4T-Modus
3. Auswahl der MMA/TIG/CUT-Funktionen
4. Funktionale Auswahl und digitale Anpassung.
Versionsnummer: RBT200P/ACDC/CUT-20210430A1
Bedienungsanleitung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Reboot RBT-200P/ACDC/CUT
Inhaltszusammenfassung für Reboot RBT-200P/ACDC/CUT
- Seite 1 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Bedienungsanleitung Die RBT-200P/ACDC/CUT Schweißmaschine nutzt die neueste Pulsweitenmodulationstechnologie (PWM) und das Leistungsmodul für isolierte Gate-Bipolartransistoren (IGBT), um die Betriebsfrequenz in eine Zwischenfrequenz umzuwandeln und herkömmliche Transistortransformatoren durch Zwischenfrequenztransformatoren zu ersetzen. Es zeichnet sich durch Portabilität, geringe Größe, geringes Gewicht und geringen Verbrauch aus. Es ist ein intelligentes und einfach zu bedienendes multifunktionales Schweißgerät mit MMA, DC-WIG, AC-WIG und...
-
Seite 2: Teil 2: Produktbeschreibung Und Konfigurationsliste
Plasmaschneidpistole. Teil 2: Produktbeschreibung und Konfigurationsliste Nein, Bilder Name Qualität Rückstände nein. Bitte überprüfen Sie die Außenseite der gesamten RBT-200P/ACDC/CUT Maschine auf Kratzer und Brüche und starten Sie normal. 4 Meter WP-17 Pistole, 10-25 Euro-Stil WP-17 Schnellstecker, Trafimet Schweißpistole Schnellstecker, Fünfkern-Luftfahrtstecker. - Seite 3 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 4 m PT31 Kanone, 10-25 Euro-Stil Schnellstecker, PT 31 Schneidpistole Traffimite Schnellstecker, 5-Core Luftfahrtstecker Transparentes Gasleitung Netzwerkmanagement. Zur Fixierung der Luftröhre Schlauchzange und zum Schutz vor Luftleckagen. Schwache Teile, die häufig Sammeln Sie den ausgetauscht werden Körper müssen, bereiten Sie die Ware bitte vor Schwache Teile, die häufig ausgetauscht werden...
-
Seite 4: Teil 3: Einfache Prüfung Der Stromversorgung Von Maschinen
Sie die Power-Check ein, um sicherzustellen, dass es sich um ein qualifiziertes Produkt handelt. Vorsichtsmaßnahmen für die Einschaltprüfung: 1、 Bitte stellen Sie sicher, dass Ihre Versorgungsspannung 220+-15% beträgt. Reboot RBT-200P/ACDC/CUT unterstützt nur 220V-Eingangsspannungen in Nordamerika, Japan, Großbritannien, der Europäischen Union und anderen Regionen; Wenn Sie eine Generator-Stromversorgung haben, stellen Sie sicher, dass der Generator nicht kleiner als 4000W ist. -
Seite 5: Europäische Normen
5. Wenn der Lärmpegel hoch ist, verwenden Sie zugelassene Ohrstöpsel oder Ohrenschützer; 6. Tragen Sie beim Schweißen niemals Kontaktlinsen. 1, MMA-Modus Wenn Sie beschädigte Zäune oder feste Stützen reparieren möchten, die Sie mit herkömmlichen Lötstäben betreiben möchten, können Sie den RBT-200P/ACDC/CUT MMA-Modus zum Löten verwenden. 1.1 Wählen Sie den Prozess "MMA". - Seite 6 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 1.2 Verbinden Sie den geschweißten Käfig und die Erdungsklemme. 1.3 Um den Strom einzustellen, kann nur der Strom eingestellt werden.
-
Seite 7: Mögliche Probleme
Schweißmaschine. Anmerkungen: 1) Reboot RBT-200P/ACDC/CUT unterstützt Elektrodengrößen unter 4.0 (5/32 Zoll), normalerweise 2.5 (3/32 Zoll) und 3.2 (1/8 Zoll). Der europäische Typ verwendet im Allgemeinen E6013, der amerikanische Stil verwendet im Allgemeinen E7018 und der rostfreie Stahl verwendet im Allgemeinen ER308. -
Seite 8: Verbinden Sie Die Schneidpistole Und Den Geerdeten
Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Wenn Sie metallische Objekte schneiden möchten, starten Sie die RBT-200P/ACDC/CUT mit dieser Plasmaschneidemaschine neu. 2.1 Wählen Sie den Prozess "Schneiden". 2.2 Verbinden Sie die Schneidpistole und den geerdeten 2.3 Anschluss von Druckluft. - Seite 9 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Hinweis: Bitte beachten Sie die digitale Markierung auf der Rückseite der Maschine für die Eingangsspannung. Eine falsche Eingangsspannung kann die Maschine beschädigen. 2.4 Wie man die Klimaanlage benutzt. 1. Erhöhen Sie den Luftdruck im Uhrzeigersinn 2. Ziehen Sie 3 nach oben. Dropdown 4. Klimaanlage 5. Gas-/Wasserfilter 6.
- Seite 10 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 2.5 Strom einstellen Es kann nur der Strom eingestellt werden. Mögliche Probleme: 1) Kein Lichtbogen, prüfen Sie das Erdungskabel, um das Werkstück zu verbinden, um sicherzustellen, dass es keine Korrosion, Farbe oder andere Beschichtungen auf dem Werkstück gibt. 2) Kein Lichtbogen, überprüfen Sie den direkten Abstand zwischen der Elektrode und dem Schweißteil, der ideale Abstand ist 1-2mm, überprüfen Sie den Schweißkörper auf Rost oder Ölflecken, es wird empfohlen, mit Sandpapier oder Schleifmaschine zu polieren.
- Seite 11 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 des Werkstücks ausströmt. schnell bewegen oder Sie haben entlang der Linie schneidet. nicht genug Ampere eingestellt. 2.6.3 Perforation. Halten Sie die Fackel in einem Wenn der Funke von der Unterseite Wenn die Punktion abgeschlossen Winkel zum Werkstück, ziehen Sie des Werkstücks fließt, ist der ist, fahren Sie fort den Abzug, um den Lichtbogen zu...
-
Seite 12: Verbinden Sie Die Positionierpistole Und Den Geerdeten
Herstellen aus Waren des Große Federstütze Gemeinsamen Zolltarifs 3、 WIG-Modus. Reboot RBT-200P/ACDC/CUT Anspruchsvollere Schweißverfahren für Bleche oder verfahrenstechnisch anspruchsvollere Schweißverfahren, insbesondere für Edelstahl und Aluminium. Der TIG/ACDC-Modus ist verfügbar. In diesem Modus wird reines AR-Gas benötigt. 3.1 Wählen Sie das Verfahren "WIG". -
Seite 13: Anschluss Der Fußsteuerung
Versionsnummer: RBT200P/ACDC/CUT-20210430A1 3.3 Anschluss der Fußsteuerung 1. Dieser leuchtet auf, wenn der Fußcontroller angeschlossen ist. 2. Verbinden Sie die Fußschalter-Steuerkabel. 3.4 Anschluss von Druckluft. - Seite 14 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Hinweis: Bitte beachten Sie die digitale Markierung auf der Rückseite der Maschine für die Eingangsspannung. Eine falsche Eingangsspannung kann die Maschine beschädigen. 3.5 WIG-DC-Modus. Hauptsächlich Schweißen von Kohlenstoffstahl und Edelstahl, Langschweißen und Punktschweißen.
-
Seite 15: Das Wig-Kommunikationsmodell
Versionsnummer: RBT200P/ACDC/CUT-20210430A1 3.6 Das WIG-Kommunikationsmodell Hauptsächlich geschweißtes Aluminium. 3.7 Anpassung der Parameter. Gasvorstrom Absolute Einstellung von 0.1s bis 5s (0.1s-Schrittweite) Dieser Parameter arbeitet nur im WIG-Modus und wird verwendet, um die Schweißzone vor dem Auftreffen auf den Lichtbogen mit Gas zu versorgen, d.h. einmal... - Seite 16 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Drücken Sie die Fackel, um den Schalter auszulösen. Diese Kontrollmethode wird verwendet, um die Schweißporosität zu Beginn einer Schweißen. Anfangsstrom Hauptstromeinstellung von 10AMP bis 200AMP Dieser Parameter läuft im WIG-Modus und wird verwendet, um den Startstrom des WIG einzustellen. Der Startstrom ist eingeschaltet, bis Der Fackelauslöseschalter wird nach dem Drücken freigegeben.
- Seite 17 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Magnesiumlegierungen ist Erreicht, wenn die WAVE Balance Control auf 30% eingestellt ist Wechselstromausgleichsregelung Kontrollieren Sie die Lichtbogenreinigung. Durch die Einstellung des %EN der Wechselstromwelle wird die Breite des Ätzbereichs um die Schweißnaht herum gesteuert. Hinweis: Stellen Sie eine Wechselstrom-Auswuchtsteuerung ein, um eine ausreichende Lichtbogenreinigung an der Seite und vor der Schweißgrube durchzuführen.
- Seite 18 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Breitere Perlen, gute Durchdringung schmalere Perlen, für Kehlnähte und Ideale Anwendung zur Automatisierung von Bauarbeiten Breite Perlen und reinigende Wirkung, schmale Perlen und reinigende Wirkung 3.8 Aufbau des Schweißbrenners WP17...
-
Seite 19: Teil 6: Innenplan Der Maschine
Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Rmark: 1.Keramikdüse, 2. Wolfram Farbe, 3.Wolfram Clip Zylinder Körper, 4. Short Back Cover, 5.Lange hintere Abdeckung. Die obige Struktur ist ein Verschleißteil, bitte bewahren Sie sie ordnungsgemäß auf. Anmerkungen: 1) Bitte drücken Sie das Bild zum Verbinden, sonst kann es nicht verschweißt werden 2) Diese Maschine ist keine professionelle Hochfrequenz-Lichtbogenstart-Argon-Lichtbogenschweißmaschine, nur ein Aufzug WIG-Kontakt-Lichtbogenstart oder Reibungsstart. - Seite 20 Versionsnummer: RBT200P/ACDC/CUT-20210430A1...
- Seite 21 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Teil 7: Fehlerbehebung Nr. Ausfall Die Gründe Die Lösung Schalten Sie die Der Ventilator ist kaputt Wechsel des Lüfters Stromversorgung ein, die Da ist etwas im Ventilator Ändern Sie es Leistungsanzeige leuchtet Der Startkondensator des Lüfters ist und der Lüfter funktioniert Austausch von Kondensatoren beschädigt nicht.
- Seite 22 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Ändern Sie das Licht der Die Anzeige der Leistungsanzeige ist Stromversorgung Fragmentierung und Probleme Indikator oder Referenzlösung Erwähnt in New Jersey. 2 In New Jersey. 2 Das Netzteil ist kaputt Ändern Sie es Die Anzeigetafel ist beschädigt Ändern Sie das Anzeigefeld Die Anzahl der Displays ist nicht vollständig Digitale Röhrenabschaltung...
- Seite 23 Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Stromversorgung ein, MMA ausgewählt hat Everything was normal, but Überprüfen Sie, ob die Auswahl der HF-Förderung Hochfrequenzfunktion ausgewählt ist Hochfrequenzzündung HF-Board-Abschaltung Fix or change it Instabile Verbindung der Überprüfen Sie die Erdungsklemme Erdungszange Kein Argon-Durchfluss oder Luftschlauch Check and reconnect Schlechte Verbindung Etwas im Ventil Entfernen Sie es...
-
Seite 24: Teil 8: Einstellung Der Schweißparameter
Versionsnummer: RBT200P/ACDC/CUT-20210430A1 Der Ventilator ist kaputt Wechsel des Lüfters Nr. Ausfall Die Gründe Die Lösung Titan-Elektroden schmelzen Die geneigte Fackel wird an Verbinden Sie die geneigte beim Schweißen Das positive Ende Fackel mit dem Minuspol Die Wolfram-Elektrode ist zu groß Wählen Sie die richtige Größe Schweißstrom der Wolframdrahtelektrode... - Seite 25 Versionsnummer: RBT200P/ACDC/CUT-20210430A1...
