Reboot RBM2000P Mit der Pulsweitenmodulationstechnologie (PWM) und dem IGBT-Leistungsmodul (Insulated
Gate Bipolar Transistor) kann die -Schweißmaschine die Betriebsfrequenz auf Zwischenfrequenz umstellen, sodass
herkömmliche Transistortransformatoren auf Zwischenfrequenztransformatoren umgestellt werden können. Es
verfügt über tragbare Geräte, geringe Größe, geringes Gewicht und geringen Verbrauch. Es ist auch ein intelligentes
und einfach zu bedienendes Multifunktionsschweißgerät mit MMA, MIG Gas, MIG Airless und Pulse MIG. Es hat die
Eigenschaften einer starken Schweißleistung und einer Vielzahl von Anwendungsszenarien. Es kann unter
gasförmigen und gasfreien Bedingungen eingesetzt werden, insbesondere zum Schweißen von Aluminium mit
besonders guter Form und guten Schweißergebnissen. Es wurde von Schweißbegeisterten hoch gelobt. Es ist auch
sehr freundlich für Einsteiger im Schweißen und kann schnell einsteigen.

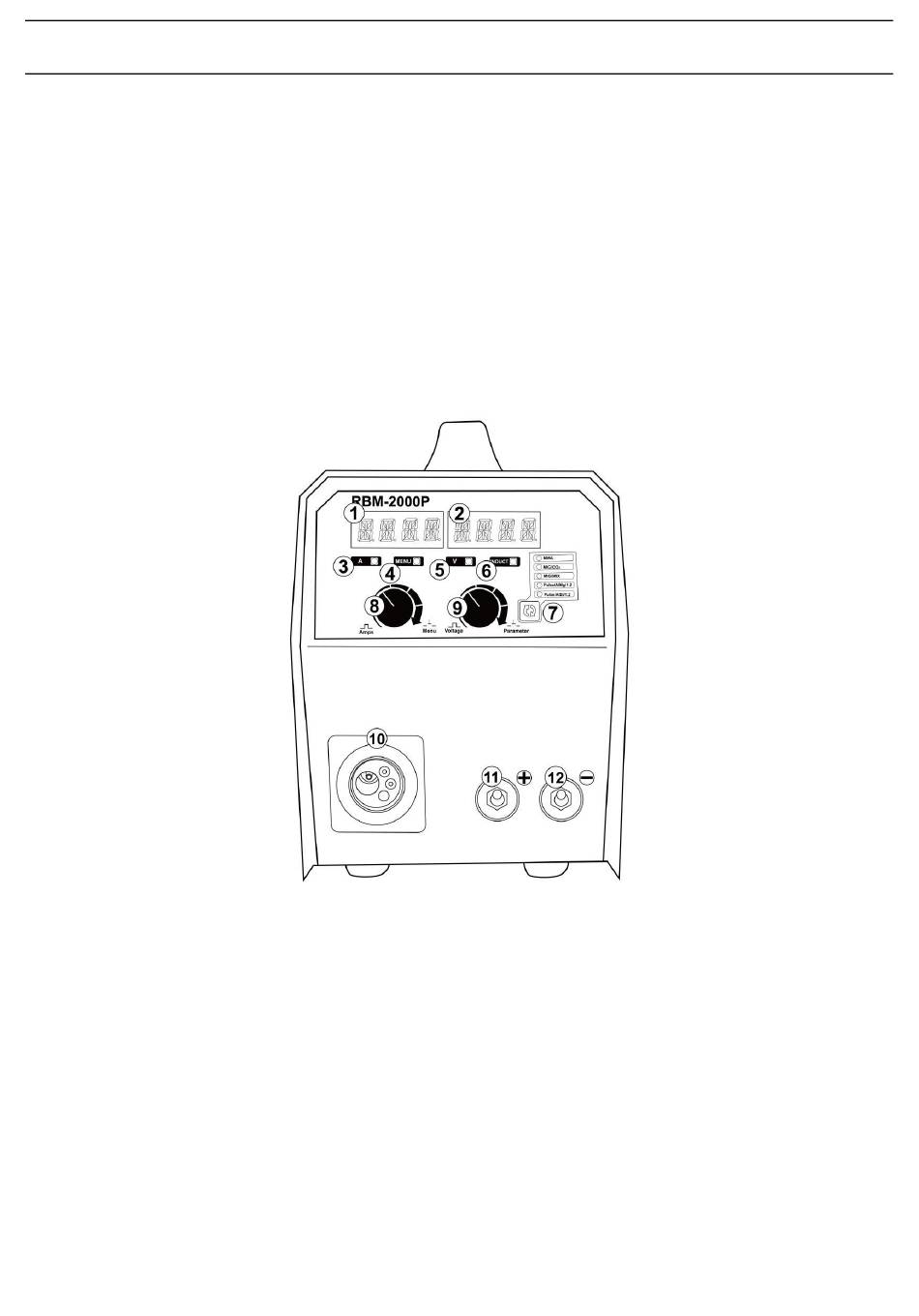

Teil 1: Einführung in die Maschine
1. Aktuelle Anzeige
Ein digitales Amperemeter dient zur Anzeige eines voreingestellten Stroms.
Es wird auch verwendet, um Menüeinträge anzuzeigen, wenn die Menü-Lampe leuchtet.
Abhängig vom gewählten Menüpunkt leuchtet die Statusanzeige in der Nähe des Amperemeters auf, um
die Einheit der programmierten Parameter anzuzeigen.
Beim Schweißen zeigt das Galvanometer den tatsächlichen Schweißstrom an.
2. Spannungsanzeige
Das digitale Amperemeter dient zur Anzeige der voreingestellten Spannung.
Wenn das Menülicht leuchtet, werden die Parameter für jeden Menüpunkt angezeigt
Wenn die Induktivitätslampe eingeschaltet ist, wird der Wert der Induktivitätseinstellung angezeigt.
Beim Schweißen zeigt das Amperemeter die tatsächliche Schweißspannung an.
3. Aktuelle Kontrollleuchte.
4. Menüanzeige.
5. Spannungsanzeiger.
Versionsnummer: RBM2000P-20210517A1
Bedienungsanleitung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Reboot RBM2000P
Inhaltszusammenfassung für Reboot RBM2000P
- Seite 1 Versionsnummer: RBM2000P-20210517A1 Bedienungsanleitung Reboot RBM2000P Mit der Pulsweitenmodulationstechnologie (PWM) und dem IGBT-Leistungsmodul (Insulated Gate Bipolar Transistor) kann die -Schweißmaschine die Betriebsfrequenz auf Zwischenfrequenz umstellen, sodass herkömmliche Transistortransformatoren auf Zwischenfrequenztransformatoren umgestellt werden können. Es verfügt über tragbare Geräte, geringe Größe, geringes Gewicht und geringen Verbrauch. Es ist auch ein intelligentes und einfach zu bedienendes Multifunktionsschweißgerät mit MMA, MIG Gas, MIG Airless und Pulse MIG.
-

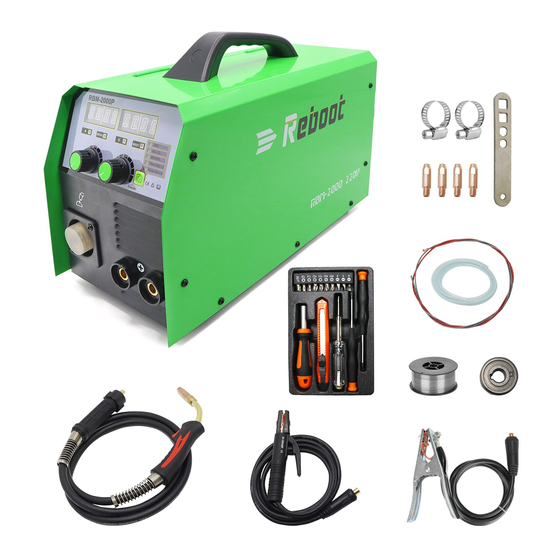

Seite 2: Teil 2: Produkteinführung Und Konfigurationsliste
Versionsnummer: RBM2000P-20210517A1 6. Induktionsanzeige. 7. Wahl der Schweißmethode MMA/MIG Kohlendioxid/MIGMAX/gepulste MIGALMg/gepulste MIGALSi 8. Drehknopf 8. Halten Sie es lange gedrückt, um die Drähte schnell zu füttern. Drücken Sie einmal und wählen Sie die Anzeige "A" und die Anzeige "Menü". Schalten Sie es ein, um den Strom einzustellen, wenn die Anzeige "A" leuchtet, und schalten Sie es ein, um Menüeinträge zu ändern, wenn die Anzeige "Menü"... -
Seite 3: Teil 3: Einfache Prüfung Der Stromversorgung Von Maschinen
Versionsnummer: RBM2000P-20210517A1 .52m25mm2 Kabel, 300A Erdungszange + Bodenklammer 10-25mm2 Euro-Stecker. Transparenter 3m8* 12 transparente Netzschläuche. Schlauch Schlauchschell Zur Fixierung der Luftröhre und zur Verhinderung von Luftlecks. Leitfähige Ersatzteile, die häufig ausgetauscht werden Spitze 0.8 müssen, bitte Vorrat behalten. Leitfähiger Kopf Ersatzteile, die häufig ausgetauscht werden... -
Seite 4: Vorsichtsmaßnahmen Für Die Einschaltprüfung
Produkt handelt. Vorsichtsmaßnahmen für die Einschaltprüfung: 1、 Bitte stellen Sie sicher, dass Ihre Versorgungsspannung 220+-15% beträgt. REboot RBM2000P unterstützt nur eine Eingangsspannung von 220V. Wenn Sie eine Generator-Stromversorgung haben, stellen Sie sicher, dass der Generator nicht kleiner als 6000W ist. -
Seite 5: Manuelle Schweißparameter Der Beschichtung (Mma-Modus)
Versionsnummer: RBM2000P-20210517A1 Manuelle Schweißparameter der Beschichtung (MMA-Modus) Das Modell RBM2000P Nennstrom (A) 40 ~ 160A Hot Start (HOTI) 10 ~ 100A Wiederherstellung der Werkseinstellungen On/Off (DFLT) Einheitliche Schutzgasschweißparameter (SYNCMIG) Das Modell RBM2000P Nennstrom (A) 40 ~ 200A Länge des Bogens -50～50... -
Seite 6: Teil 5: Bedienungsanleitung Für Das Bedienfeld
Versionsnummer: RBM2000P-20210517A1 Teil 5: Bedienungsanleitung für das Bedienfeld Die Schweißmaschine verfügt über zwei Bedienoberflächen: die Bedienoberfläche der ersten Ebene und die Bedienoberfläche der zweiten Ebene Die Parameter setzen die Schnittstelle. Einstellungsschnittstelle für das Bedienfeld der ersten Ebene Nachdem das Schweißgerät gestartet wurde, wird es automatisch in die Einstellungsschnittstelle des ersten Panels eingegeben. -
Seite 7: Sekundäre Bedienfeldeinstellungsschnittstelle
Versionsnummer: RBM2000P-20210517A1 Aluminium-Silizium-Impulsgasschutz-Lichtbogenschweißen, Pulse AISi/1.2 Drahtdurchmesser 1.2. Anmerkung: Der einheitliche Standarddrahtdurchmesser des RBM2000P für normales Schutzgas-Lichtbogenschweißen beträgt 0,8 mm. Wenn 1,0 mm Draht benötigt wird, sollten die Parameter manuell angepasst werden. (3) Einstellung der Lichtbogenkraftparameter Drücken Sie den Knopf B, die Lichtbogenkraftanzeige (Induktion) leuchtet auf und drehen Sie den Knopf B, um die Lichtbogenlänge einzustellen. -
Seite 8: Der Mma Modus
Der MMA Modus Wenn Sie beschädigte Zäune oder feste Stützen reparieren möchten, die mit herkömmlichen Lötstäben betrieben werden möchten, können Sie den Reboot RBM 2000P MMA Modus zum Löten verwenden. 1、 Wählen Sie das Verfahren "MMA". 2、 Verbinden Sie die Schweißhalterung und die Erdungsklemme. - Seite 9 Versionsnummer: RBM2000P-20210517A1 3, um Strom, ARC-Kraft und Thermostart einzustellen. Wenn die im Schweißgerät gespeicherten Parameter nicht geändert werden müssen, kann das Schweißgerät Das Schweißen beginnt direkt nach dem Start. Andernfalls sollte das Schweißgerät gemäß den Schritten 1, 2, 3 eingestellt werden.
-
Seite 10: Mögliche Probleme
B-Knopf, können Sie den thermischen Startwert einstellen. Anmerkungen 1) Reboot RBM2000P unterstützt Elektrodengrößen unter 4.0 (5/32 Zoll), normalerweise 2.5 (3/32 Zoll) und 3.2 (1/8 Zoll). Der europäische Typ verwendet im Allgemeinen E6013, der amerikanische Typ verwendet im Allgemeinen E7018 und der rostfreie Stahl verwendet im Allgemeinen ER308. - Seite 11 5) Wenn Sie irgendwelche Probleme haben, die nicht gelöst werden können, kontaktieren Sie uns bitte. MIG Modus Reboot RBM 2000P bietet zwei Schweißmethoden: Gasgeschirmtes Schweißen und selbstgeschirmtes Schweißen mit Schmelzdraht. Wenn Sie zu Hause oder im Studio arbeiten, ist es empfehlenswert, den Gasschweißmodus zu verwenden, um ein besseres Schweißergebnis zu gewährleisten;...
- Seite 12 Versionsnummer: RBM2000P-20210517A1 3、Verbinden Sie die MiG mit der Erdungszange. Hinweis: Gasflaschen und Gaszähler sind nicht erforderlich 4, Installation der Spule 0,030 "(0,8 mm)/0,040" (1,0 mm) diameter 8 Zoll (200mm5kg) Spule 4 Zoll (100mm1kg) Spule 5, Set Drive Scrollen Mit Blick auf eine Seite, die 0,030 "von der Maschine entfernt ist.
-
Seite 13: Zuführlinie Und Eingestellter Druck
Versionsnummer: RBM2000P-20210517A1 2. Für das Gasschweißen ist ein gerändelter Schweißdraht erforderlich, der für gewöhnliche Kohlenstoffstahlschweißdrähte und Edelstahlschweißdrähte geeignet ist. Für das Volldrahtschweißen ist Kohlendioxidgas oder ein Gemisch aus Kohlendioxid und Argon erforderlich. Der Schweißdraht benötigt kein Schutzgas. 6, Zuführlinie und eingestellter Druck Der Druck sollte nicht zu locker sein, zu locker kann dazu führen, dass der Schweißdraht rutscht, das Drahtmaterial... - Seite 14 Versionsnummer: RBM2000P-20210517A1 10. Entfernen Sie die Verbrauchsmaterialien und drücken Sie den Auslöser, bis der Draht herauskommt. Ersetzen Sie die Verbrauchsmaterialien. 11, stellen Sie die Geschwindigkeit, den Strom, die Spannung usw. Der Einlassleitung ein. Einstellbare Parameter für das gasfreie Lichtbogenschweißen .
- Seite 15 Versionsnummer: RBM2000P-20210517A1 Die Schweißmaschine verfügt über integrierte und einheitliche intelligente Systemfunktionen. Benutzer können Wählen Sie den entsprechenden Strom entsprechend der Dicke der geschweißten Platte und der Zuführsituation Die Geschwindigkeit muss nicht angepasst werden. 2. Länge des Lichtbogens: Die Expertendatenbank hat eine Standardbogenlänge (= 0) angegeben, die der Benutzer entsprechend erhöhen kann oder...
-
Seite 16: Installation Der Schweißpistole
Versionsnummer: RBM2000P-20210517A1 15、Installation der Schweißpistole Um ein reibungsloses Schweißen zu gewährleisten, überprüfen Sie, ob das Drahtrohr und der Kontaktkopf mit der Art des Schweißens übereinstimmen Der Durchmesser und die Art der Drähte, die auf die Brenner und die Drähte abgestimmt sind. Kabelschläuche für harte Rohre... -
Seite 17: Schweißbrenner Struktur
Versionsnummer: RBM2000P-20210517A1 16、Schweißbrenner Struktur Anmerkung: 1. Projekt. Düsen, 2 Stk. Leitfähige Düse. Es handelt sich um Verschleißteile, die häufig ausgetauscht werden müssen, bitte Vorrat behalten. 19. Drahtrohr, vorzugsweise mit einem Ersatzteil ausgestattet, da es das Zubehör beschädigen kann. Anmerkungen 1） Bitte befolgen Sie die Anweisungen auf dem Bild, um die Verbindung durchzuführen, da sonst das Löten nicht möglich ist. - Seite 18 Versionsnummer: RBM2000P-20210517A1 3) Die Einlasslinie ist instabil. Bitte überprüfen Sie die Drahtspule und die Drahtdruckwalze, der Schweißbrenner darf nicht gewickelt werden. Beachten Sie, dass der Durchmesser des Schweißdrahts mit der Schweißradnut und dem Kontaktkopf übereinstimmt. 4) Kein Feeder, bitte bestätigen Sie, dass der Arbeitsmodus MIG-Zustand ist, bitte bestätigen Sie, dass die Schweißpistole gut angeschlossen ist, drücken Sie den Pistolenschalter oder keinen Feeder, kontaktieren Sie...
- Seite 19 Versionsnummer: RBM2000P-20210517A1 3. Verbinden Sie die MiG und die Erdungszange. Schweißen von massivem Aluminiumdraht 4, Installation der Spule 0,030 "(0,8 mm)/0,040" (1,0 mm) diameter 8 Zoll (200mm5kg) Spule 4 Zoll (100mm1kg) Spule 5, Set Drive Scrollen Mit Blick auf die Seite, die von der Maschine Nr. 1.2 markiert ist.
- Seite 20 Versionsnummer: RBM2000P-20210517A1 2.Gasschweißen erfordert die Verwendung von U-förmigen Schweißdraht, um das Rad zu geben, das für Aluminiumschweißdraht geeignet ist, und das feste Drahtschweißen erfordert die Verwendung von Argon. 6, Zuführlinie und eingestellter Druck Der Druck sollte nicht zu locker sein, zu locker führt dazu, dass der Schweißdraht rutscht, das Drahtmaterial instabil ist und zu fest führt, dass der Schweißdraht rutscht und verformt.
- Seite 21 Versionsnummer: RBM2000P-20210517A1 10. Entfernen Sie die Verbrauchsmaterialien und drücken Sie den Auslöser, bis der Draht herauskommt. Ersetzen Sie die Verbrauchsmaterialien. 10、Stellen Sie die Drahteinspeisungsgeschwindigkeit, den Strom, die Spannung usw. ein. Einstellbare Parameter für das Schutzgas-Lichtbogenschweißen. 1. Current...
-
Seite 22: Schweißpistolenkonstruktion
Versionsnummer: RBM2000P-20210517A1 Die Schweißmaschine verfügt über integrierte und einheitliche intelligente Systemfunktionen. Benutzer können Wählen Sie den entsprechenden Strom entsprechend der Dicke der geschweißten Platte und der Zuführsituation Die Geschwindigkeit muss nicht angepasst werden. 2. Länge des Lichtbogens: Die Expertendatenbank hat eine Standardbogenlänge (= 0) angegeben, die der Benutzer entsprechend erhöhen kann oder... - Seite 23 Versionsnummer: RBM2000P-20210517A1 Anmerkungen: 1. Düse, 2.Kontakthinweise. Es handelt sich um Verschleißteile, die häufig ausgetauscht werden müssen, bitte Vorrat behalten.18. Das Drahtrohr ist eine Graphitpolsterung zum Löten von Aluminium und ist am besten mit einem Ersatzteil ausgestattet, da es das Zubehör beschädigen kann.
-
Seite 24: Teil 7: Alarmcodes
Versionsnummer: RBM2000P-20210517A1 Schweißbrenner darf nicht gewickelt werden. Beachten Sie, dass der Durchmesser des Schweißdrahts mit der Schweißradnut und dem Kontaktkopf übereinstimmt. 4) Kein Feeder, bitte bestätigen Sie, dass der Arbeitsmodus MIG-Zustand ist, bitte bestätigen Sie, dass die Schweißpistole gut angeschlossen ist, drücken Sie den Pistolenschalter oder keinen Feeder, kontaktieren Sie uns bitte. - Seite 25 Versionsnummer: RBM2000P-20210517A1 Lange Leerlaufzeit Lange Leerlaufzeit Überprüfen Sie den ERR 0003 Produktion Die Ausgabe erfolgt. Fackelschalter. Long time output Kurze Leistung für lange Zeit Überprüfen Sie den ERR 0004 Kurzschluss Die Schaltung findet statt. Schweißkreis. Ausfall der VRD-Stromversorgung Prüfung der Spannung...
