Betriebsverfahren Manuelle Bedienungsanleitung

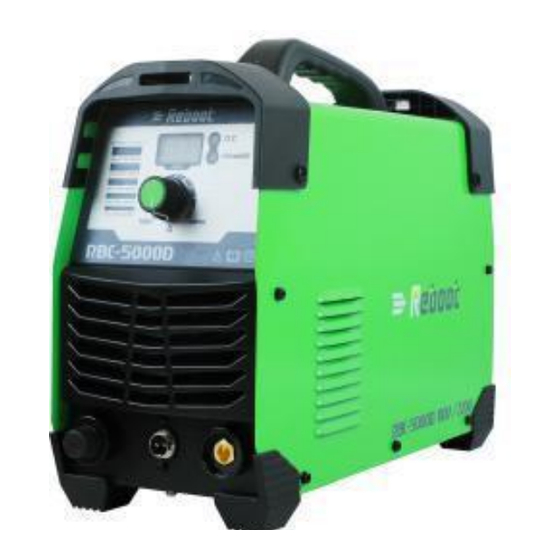

Reboot der RBC5000 Luftplasmaschneidtechnologie
das durch einen Lichtbogen durch eine enge Öffnung hindurchgeht. Das Gas kann Luft, Stickstoff, Argon, Sauerstoff
sein. Warten Sie. Der Lichtbogen erhöht die Temperatur des Gases auf den vierten Zustand, in dem es in die Materie
eintritt. Wir alle kennen die ersten drei Aspekte, nämlich Feststoffe, Flüssigkeiten und Gase. Wissenschaftler nennen
dieses zusätzliche Zustandsplasma.Da das zu schneidende Metall Teil des Stromkreises ist, führt die elektrische
Leitfähigkeit des Plasmas dazu, dass der Lichtbogen in die Arbeit übergeht. Die begrenzte Öffnung (Düse), durch die
das Gas hindurchgeht, bewirkt, dass es mit hoher Geschwindigkeit zusammengedrückt wird, genau wie Luft durch
ein Venturirohr in einem Vergaser fließt. Dieses Hochgeschwindigkeitsgas durchläuft das geschmolzene Metall.
Das Plasmaschneiden ist das Ergebnis einer Erfindung, um ein besseres Schweißverfahren zu entwickeln. Viele
Verbesserungen haben dazu geführt, dass diese Technologie das ist, was sie heute ist. Die
Plasmaschneidemaschine bietet die beste Präzision, Geschwindigkeit,
Und haben die Fähigkeit, eine Vielzahl von flachen Metallformen zu produzieren. Sie können feiner und schneller
geschnitten werden als Oxyacetylen-Brenner.。
Teil 1: Einführung in die Maschine
1.

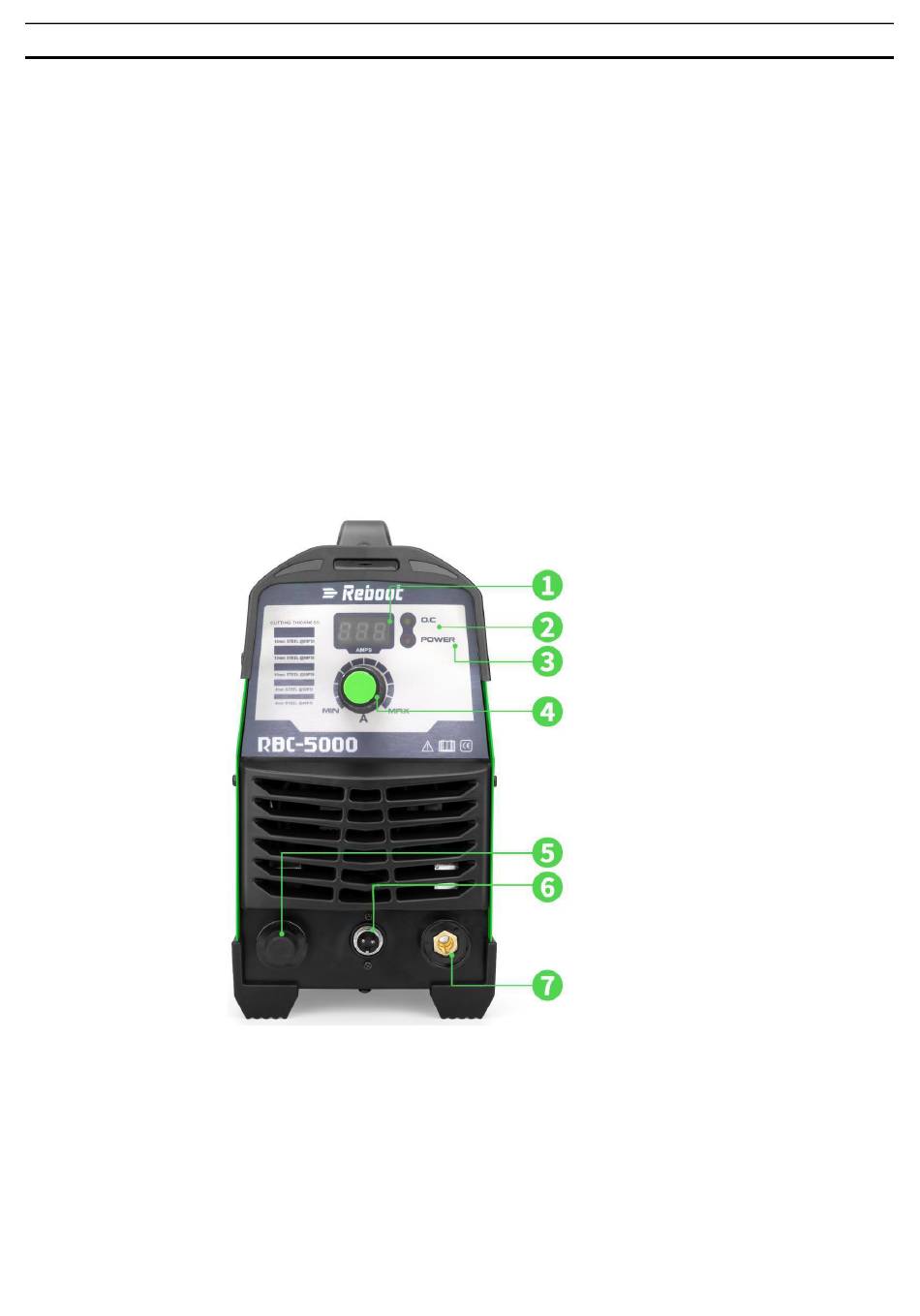

Aktuelle Anzeige
Das digitale Amperemeter wird verwendet, um den tatsächlichen Ausgangsstrom der Stromversorgung anzuzeigen.
Fehleranzeige
2.
Die Schweißlast ist überlastet, der Ausgangsstrom der Maschine ist zu groß und das Licht leuchtet. Der Zustand ist normal, die
Maschine kann wiederhergestellt werden, das Innere der Maschine ist beschädigt und das Licht ist an.In diesem Fall hat die
Maschine eine Anomalie und muss gewartet werden.
Leistungsanzeige
3.
Diese Kontrollleuchte leuchtet auf, wenn die Stromversorgung eingeschaltet ist.
4. Der Knopf, um den Wert einzustellen
Im Uhrzeigersinn drehen, um den Strom zu erhöhen, dann gegen den Uhrzeigersinn drehen, um den Strom zu reduzieren
Versionsnummer: RBC5000-
202100204A1
Die Plasmaschneidmaschine arbeitet mit Luft/Gas,
1
