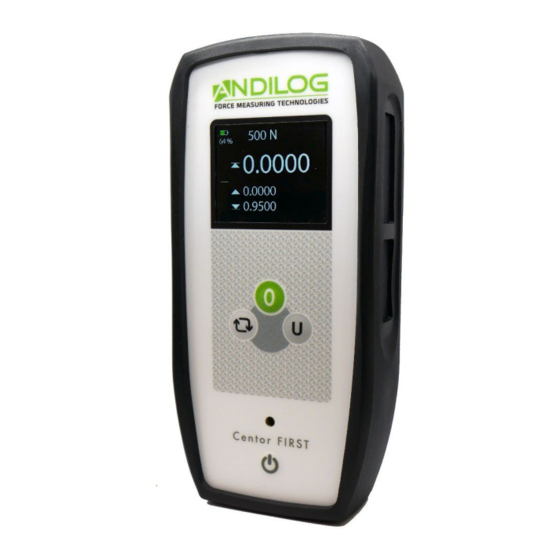

ANDILOG CENTOR FIRST II Gebrauchsanweisung
Verwandte Anleitungen für ANDILOG CENTOR FIRST II
Inhaltszusammenfassung für ANDILOG CENTOR FIRST II
- Seite 1 Gebrauchsanweisung CENTOR FIRST II Gebrauchsanweisung CENTOR FIRST II ANDILOG Technologies - BP62001 - 13845 Vitrolles Cedex - France Email : kontakt@andilog.com Site : http://www.andilog.de/ Tel : +33 442 348 340 - 1 -...
-
Seite 2: Inhaltsverzeichnis
Gebrauchsanweisung CENTOR FIRST II Übersicht Einführung ....................Erreur ! Signet non défini. 1.1. Vorstellung ..........................3 1.2. Empfehlungen vor der Anwendung ..................3 1.2.1. Batterie ..........................3 1.2.2. Sensor ..........................4 Prüfstand ................. Erreur ! Signet non défini. 1.2.3. 1.2.4. -
Seite 3: Einführung
CENTOR FIRST II 1.1. Vorstellung Vielen Dank, dass Sie sich für das Kraftmessgerät CENTOR FIRST von ANDILOG Technologies zur Durchführung Ihrer Messungen entschieden haben. Dieses Messgerät ist das Ergebnis von mehr als 35 Jahren Erfahrung in der Kraft- und Drehmomentmessung. Es integriert die neuesten verfügbaren Technologien, um Ihnen Leistung und Messqualität auf industriellem Niveau zu bieten. -
Seite 4: Sensor
Der Prüfstand kann mit Schrauben M5 an einem Prüfstand befestigt werden. Die Länge der verwendeten Schrauben darf 3 mm im Inneren des Gerätes nicht überschreiten. Kontaktieren Sie Andilog, wenn Sie weitere Informationen benötigen oder einen Adapter benötigen, um das Gerät auf einem Prüfstand zu montieren. -
Seite 5: Umgebungsbedingungen
• Maximale Betriebshöhe: 3.000 m 1.2.6. Garantie Unter den nachstehenden Bedingungen garantiert Andilog Technologies dem Käufer, dass er die neuen verkauften Instrumente bei normalem Gebrauch und Wartung kostenlos repariert oder ersetzt. Diese Garantie gilt, wenn der Käufer einen Herstellungs- oder Materialfehler für einen Zeitraum von zwei (2) Jahren ab Versanddatum feststellt. -
Seite 6: Erste Schritte
Montage auf einem Prüfstand Auf der Rückseite des Kraftmessgerätes befinden sich 2 Gewindebohrungen M5, mit denen der Centor First auf einem ANDILOG-Prüfstand montiert werden kann. Jeder ANDILOG-Prüfstand wird mit einem speziellen Zubehör und Befestigungsschrauben für diesen Zweck geliefert. Wenn Sie einen anderen Prüfstandtyp verwenden möchten, überprüfen Sie, ob die verwendeten Schrauben eine maximale Länge von 3 mm haben. -
Seite 7: Verwendung Des Centor First
3. Verwendung des CENTOR FIRST Gebrauchsanweisung CENTOR FIRST II 3.1. Inbetriebnahme Bitte beachten Sie, dass das CENTOR FIRST sehr kleine Kraftänderungen misst und möglicherweise nicht genau Null anzeigt, wenn es während des Selbsttests bewegt wird. Bei korrekter Montage und Einstellung auf Null bleibt der Messwert stabil. Die Stromversorgung wird durch Drücken der Taste , ein kurzer Selbsttest zeigt folgenden Bildschirm an: Wenn das Gerät nach dem Selbsttest funktioniert, zeigt das Kraftmessgerät den Messbildschirm an. -
Seite 8: Löschung
Gebrauchsanweisung CENTOR FIRST II 3.2. Löschung Um den Centor First II auszuschalten, halten Sie die Taste gedrückt, bis sich das Gerät ausschaltet (5 Sekunden). 3.3. Messbildschirm 3- Kapazitätsanzeige 1- Batterieanzeige 4- Anzeige des aktuellen Wertes 2- Bargraph 5- Anzeige der Maximalwerte für Zug und Druck 1- Batterieanzeige: Variiert zwischen 0% und 100%, um die Akkulaufzeit anzuzeigen. -
Seite 9: Tasten
. Die Reihenfolge, in der die einzelnen Werte angezeigt werden, verschiebt sich nach oben. Die obere Zeile wird dann nach unten verschoben. Mit jedem Druck auf die Taste ändert sich die Anzeige. Der Centor First II speichert die Anzeigereihenfolge, wenn er ausgeschaltet wird. -
Seite 10: Wartung Und Problembehebung
1. Stellen Sie sicher, dass der Akkuprozentsatz nicht auf 0 % steht. Laden Sie das Gerät auf. 2. Der Centor First II schaltet sich nach 15 Minuten automatisch aus, wenn keine Taste gedrückt wird. Mein Gerät ist blockiert, die Kraft ändert... -
Seite 11: Technische Daten
Gebrauchsanweisung CENTOR FIRST II 4.3. Technische Daten Referenz Kapazität Auflösung CNR FT 10 10 N 0.002 N CNR FT 25 25 N 0.005 N CNR FT 50 0.01 N CNR FT 100 100 N 0.02 N CNR FT 250 250 N 0.05 N...
