Instalación
Para obtener los mejores resultados, seleccione un lugar de
montaje entre aproximadamente 1,83 cm a 3,65 cm [72" a
144"] Una vez montada, incline el cabezal de modo que la luz
peatonal aparezca en la ubicación deseada, como se muestra en la
FIGURA 1.
1. Seleccione una ubicación de montaje para la unidad en una
superficie plana y perfore un orificio de 5/16".
2. Fije el cabezal de luz con la tornillería proporcionada.
3. Afloje los tornillos ubicados a cada lado de la lámpara de trabajo
para ajustar el cabezal de luz hacia abajo como se muestra.
Apriete los tornillos para mantener en la posición deseada.

Instrucciones de cableado

Cable negro: conéctelo a tierra (-)
Cable rojo: conéctelo a una fuente de alimentación exclusiva (+) con
un fusible en línea suministrado por el cliente.

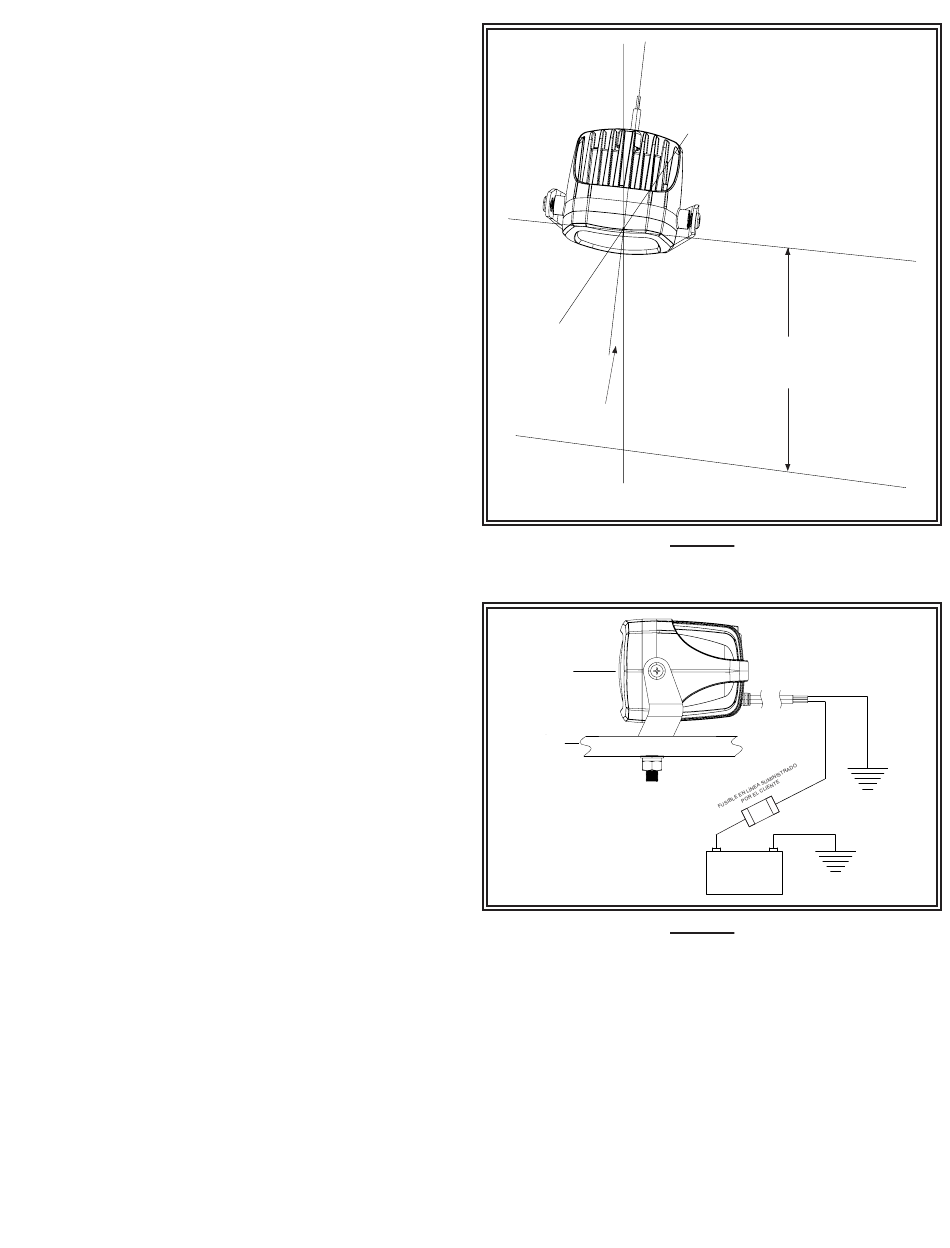

Consulte el diagrama de cableado en la Figura 2 para obtener más
detalles.
35° max.
Figura 1
LENTE
CARROCERÍ
A DEL
POSICIÓN DE MONTAJE
VEHÍCULO
Imagen solo como referencia
Figura 2
72" to 144"
1,83cm a 3,65cm
[1828mm to 3658mm]
[72" a 144"]
ROJO NEGRO
TIERRA
(-)
(+)
TIERRA
