6.1 Montage der Seitenführungsprofile
Die Seitenführungsprofile werden von den seitlich am Führungsprofil ange-
brachten Seitenführungshaltern gestützt.
6.1.1 Abstand zwischen Seitenführungshaltern
Die Halter sollten je nach Art des Seitenführungsprofils, Produkttyps und
dem Vorhandensein von Anstauungen ungefähr 300 bis 1500 mm vonein-
ander entfernt angebracht werden. Wenn der Abstand zwischen den Hal-
tern größer als 1.000 mm ist, besteht die Gefahr, dass sich die Seitenfüh-
rungsprofile durch übermäßige Krafteinwirkung verformen. Bei Speicherti-
schen u.ä. mit seitlichen Kräften ist demnach ein deutlich kürzerer Abstand
zwischen den Haltern erforderlich.
6.1.2 Effektive Spurbreite

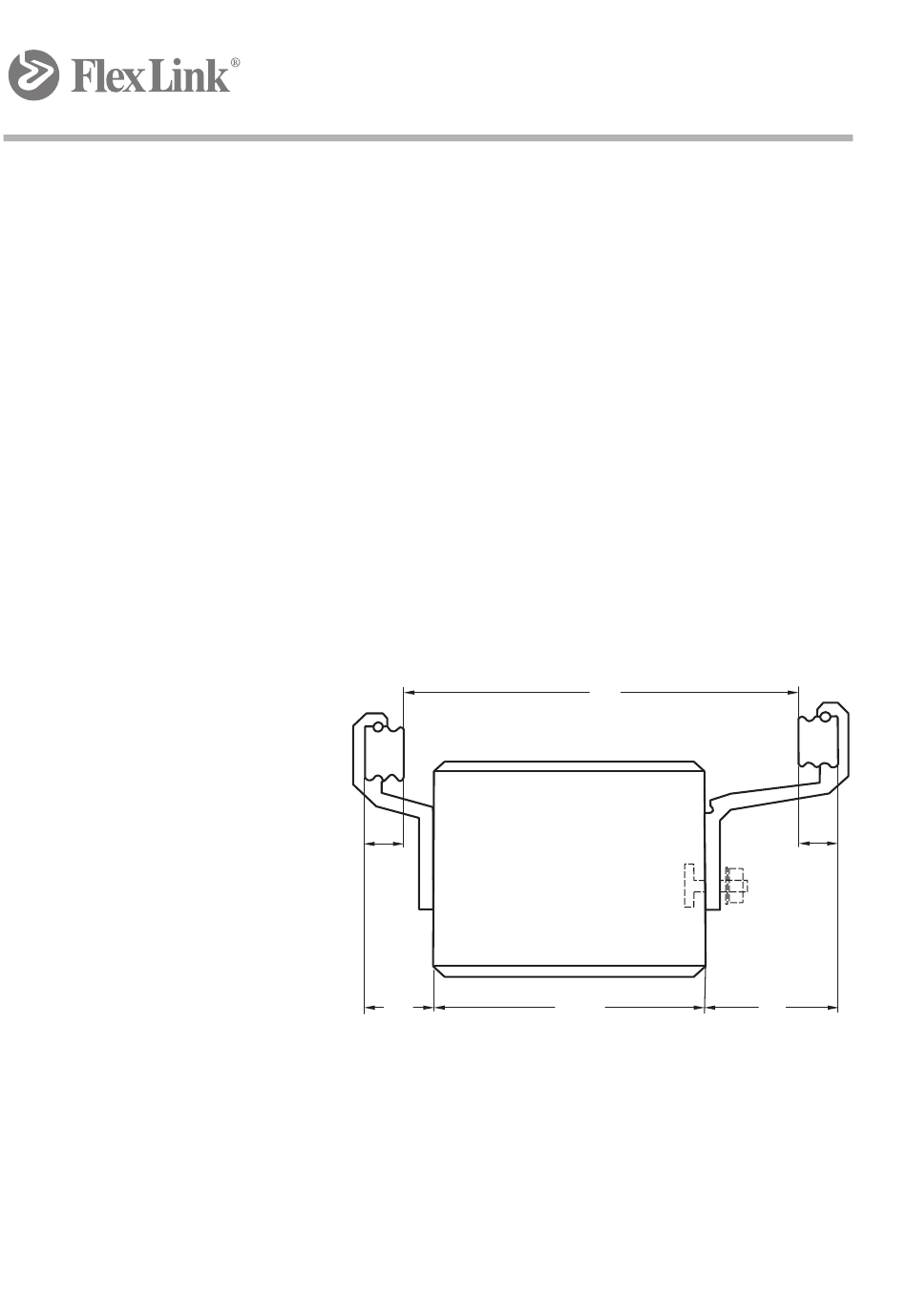

Die effektive Spurbreite wird wie in der folgenden Abbildung berechnet.
W = WB + W1 + W2 - 2C
C
W
1
W
W
B
C
W
2
