2.1 Montage der Stützen
Die meisten Stützen bestehen aus senkrechten Tragprofilen, die bei Bedarf
mit horizontalen Tragprofilen kombiniert werden. Der Förderer muss in re-
gelmäßigen Abständen unterstützt werden, die 3.000 mm nicht über-
schreiten dürfen, und eine Stütze ist immer so nah wie möglich an der An-
triebseinheit anzubringen.

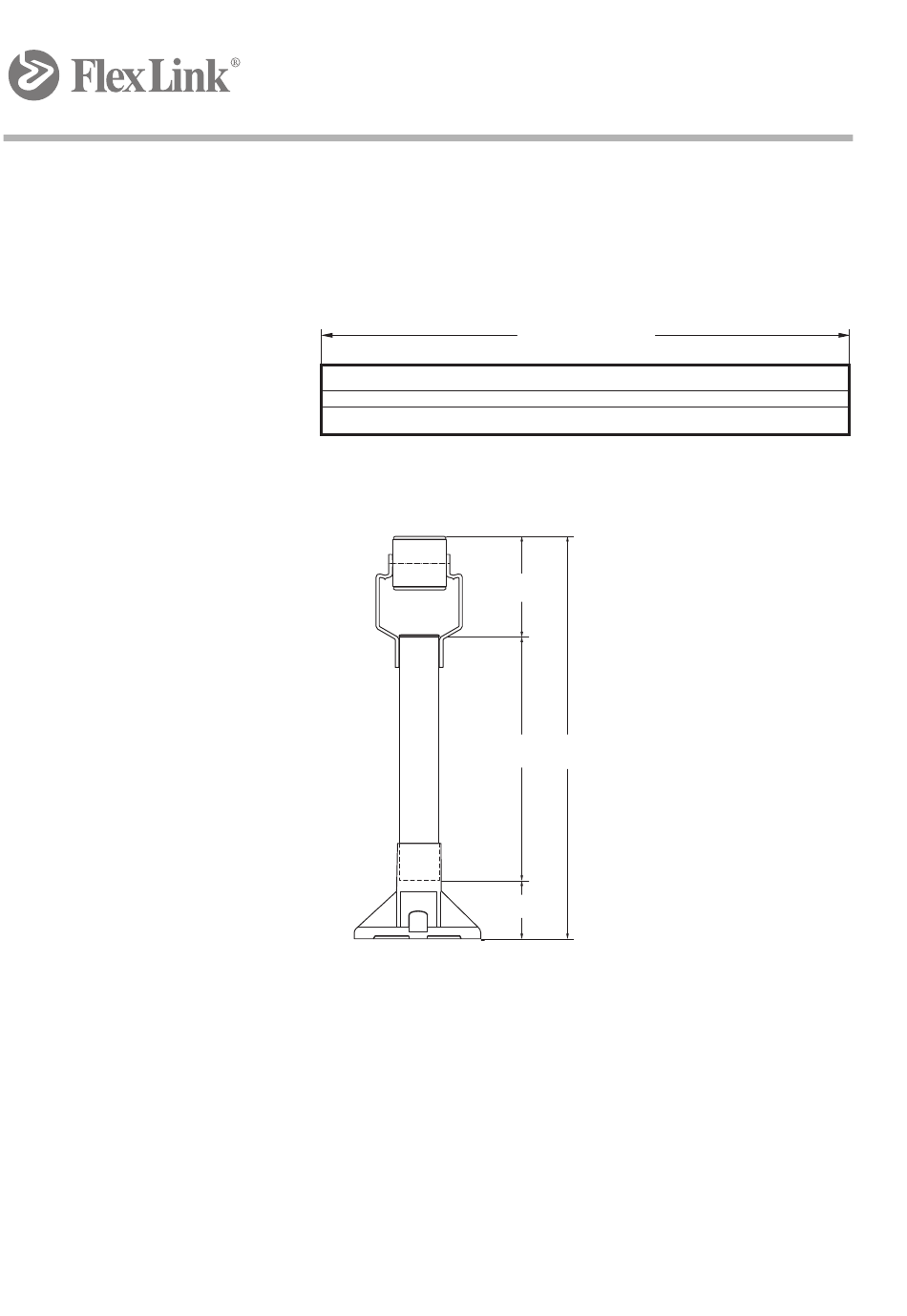

2.1.1 Führungsprofillängen
L = H – h – h
1 2
Die Führungsprofillänge, die für eine bestimmte Fördererhöhe H erforder-
lich ist, hängt vom Typ des Fördersystems, dem Fußtyp und dem Verbin-
dungswinkel für die Führungsprofile ab. In diesem Fall werden Verbin-
dungswinkel für Führungsprofile verwendet.
In der folgenden Formel steht H für die Höhe vom Boden bis zur Oberseite
der glatten Förderkette. Bei den meisten Stützen ist eine Höheneinstellung
sowohl am Fuß als auch am Verbindungswinkel der Führungsprofile mög-
lich.
L<3 000 mm
h
2
L
H
h
1
