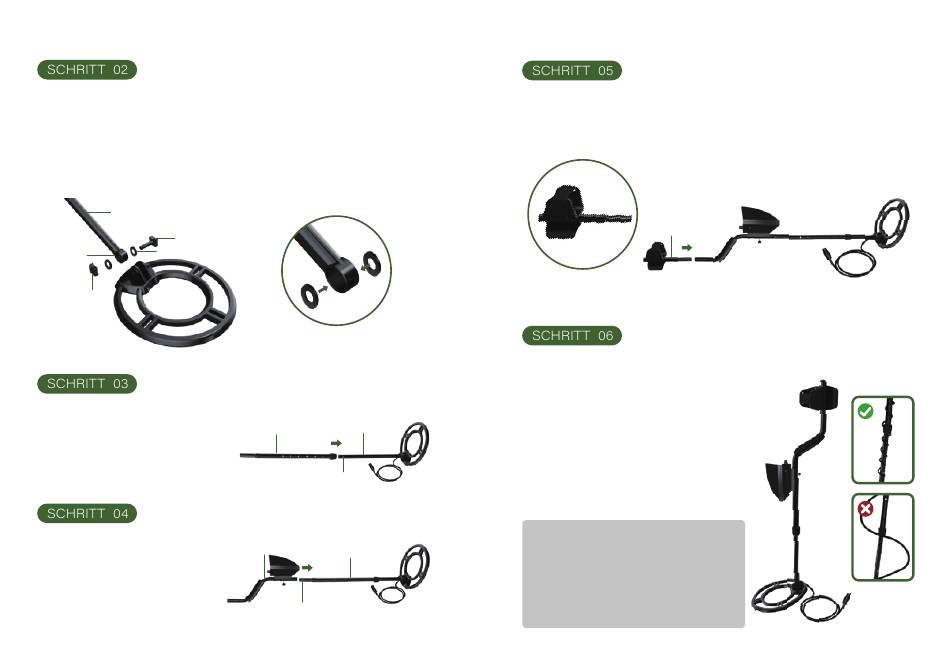

Bauen Sie den Befestingungsknopf, die Schraube und 2 Unterlegscheinben an der
Suchspule auseinander. Setzen Sie die Unterlegscheiben in die Nute auf jeder Seite
der unteren Gestänge (Wichtig). Stecken Sie dann das untere Gestänge in die
Suchspule, richten Sie die beiden Löcher an der Suchspulenhalterung und am
unteren Gestänge aus. Schieben Sie die Schraube durch die Löcher und ziehen Sie
den Knopf fest.
unteres Gestänge
Schraube
Unterlegscheibe
Nute
Befestigungsknopf
Drücken Sie die silberne Federklemme
im unteren Gestänge hinein, und
schieben Sie das untere Gestänge in das
mittlere Gestänge bis die Federklemme
einrasten.
Drücken Sie die silberne Federklemme
im mittleren Gestänge hinein, und
schieben Sie das mittleres Gestänge in
das S Gestänge bis die Federklemme
einrasten. Ziehen Sie die Kontermutter
am S Gestänge fest.
05
WWW.SAKOBS.COM
DESERVICE@SAKOBS.CC
mittleres Gestänge
unteres Gestänge
Federklemme
S Gestänge
mittleres Gestänge
Federklemme
Drücken Sie die silberne Federklemme im oberen Gestänge hinein, und schieben
Sie das oberes Gestänge in das S Gestänge bis die Federklemme einrasten.
oberes Gestänge
Befestigen Sie die Steuerungsgehäuse auf dem S
Gestänge und ziehen Sie die Befestigungss-
chraube richtig fest.
Wickeln Sie das Kabel locker um das Gestänge
herum (wichtig, lose und schwankende Kabel wird
erkannt und piept überall"ohne Grund")
Stecken Sie dann den 5-Pins-Sondenstecker des
Spulekabels in der entsprechden Buchse
unterhalb des Steuerungsgehäuse ein.
Achtung:
a. Ziehen Sie die Suchspule nicht zu fest an und
verwenden Sie keine Werkzeuge wie z. B. Zangen,
um sie festzuziehen.
b. Der Kabelstecker der Suchspule kann nur auf eine
Weise in den Stecker eingeführt werden.
Verwenden Sie den Stecker nicht mit Gewalt,
da er sonst beschädigt werden kann.
WWW.SAKOBS.COM
DESERVICE@SAKOBS.CC
06
