Celestron NexGO 81036 Bedienungsanleitung

Celestron NexGO 81036 Bedienungsanleitung

Universeller smartphone-adapter
Vorschau ausblenden Andere Handbücher für NexGO 81036:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

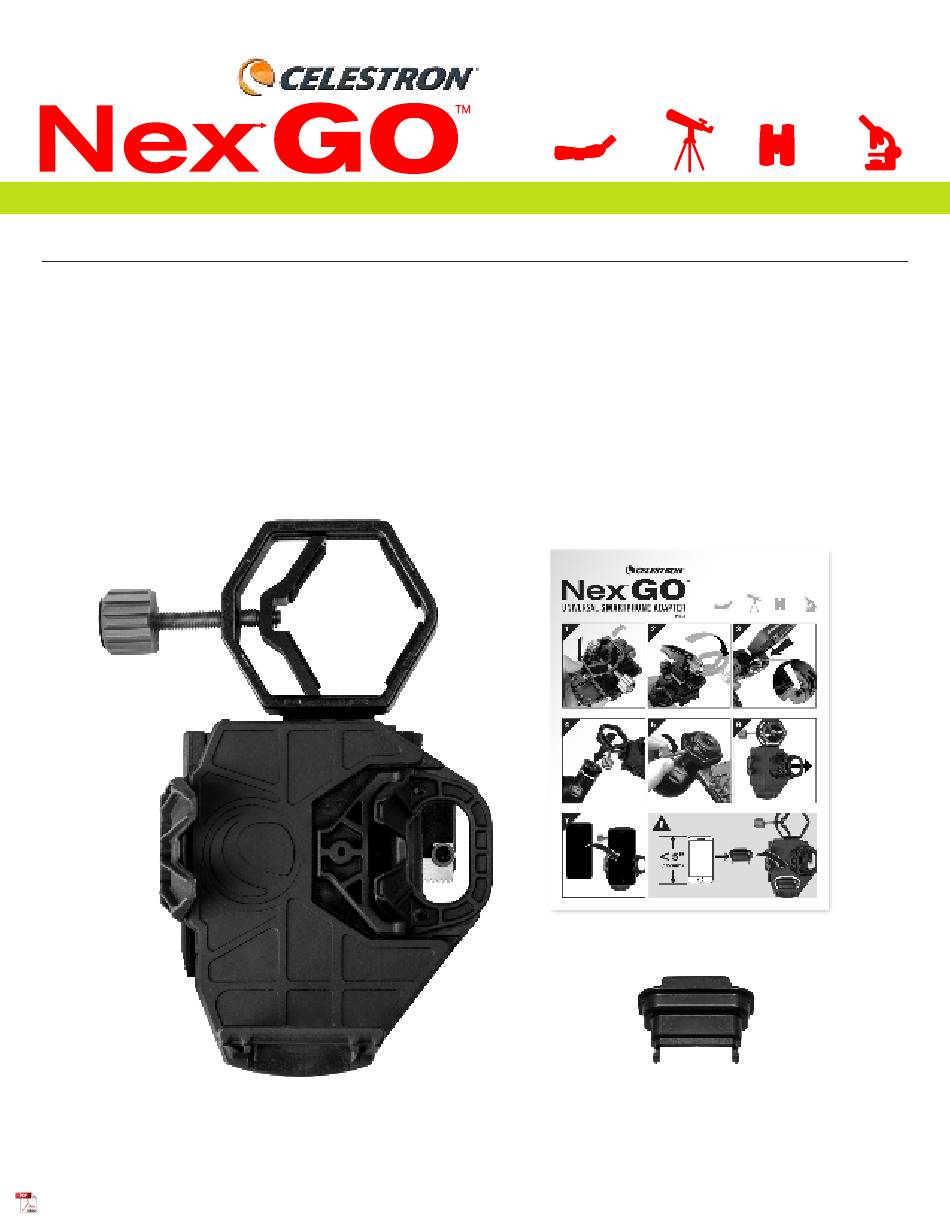

UNIVERSAL SMARTPHONE ADAPTER
#81036
ENGLISH
Instruction Manual
Thank you for purchasing the NexGO Universal Smartphone Adapter. NexGO is a great first step into the world of digiscoping or
astroimaging. This easy-to-use adapter will help you capture sharp, detailed images and video through your optic's eyepiece.
What's in the Box
Quick Setup Guide
Phone Booster
NexGO Smartphone Adapter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Celestron NexGO 81036

Inhaltszusammenfassung für Celestron NexGO 81036

  • Seite 1 UNIVERSAL SMARTPHONE ADAPTER #81036 ENGLISH Instruction Manual Thank you for purchasing the NexGO Universal Smartphone Adapter. NexGO is a great first step into the world of digiscoping or astroimaging. This easy-to-use adapter will help you capture sharp, detailed images and video through your optic’s eyepiece. What’s in the Box Quick Setup Guide Phone Booster...
  • Seite 2 UNIVERSAL SMARTPHONE ADAPTER Unfolding NexGO The NexGO ships in the folded position. To use it, you’ll first need to unfold NexGO and lock the clamp into the main body. Press the lock tab to release the clamp. Flip the clamp open. Align the tab on the clamp with the “C”-shaped opening on the phone bed assembly.
  • Seite 3 UNIVERSAL SMARTPHONE ADAPTER Attaching NexGO To Your Optic NexGO is designed to work with many different optics, including telescopes, binoculars, spotting scopes, and even microscopes. All these optics have different size eyepieces. NexGO’s clamp range can open from 25.4mm (1.0”) to 44.45mm (1.75”) to accom- modate a variety of eyepieces.
  • Seite 4 UNIVERSAL SMARTPHONE ADAPTER Securing Your Phone on the Phone Bed Pull the spring-loaded arm on the phone bed outward. While holding the arm open, place your phone on the bed. Make sure the phone is resting flat on the bed. NOTE: We have included a booster to raise up smaller phones that measure less than 5”...
  • Seite 5 UNIVERSAL SMARTPHONE ADAPTER Aligning Your Smartphone Camera Turn on your smartphone camera. Use the X and Y adjustment knobs to move your phone and adjust the field of view until it is centered over the eyepiece. NOTE: You may need to zoom in slightly to remove any dark edges or “vignetting.
  • Seite 6 Hinge the clamp back and align the tabs on the clamp with the Slide the clamp into place and press until it snaps into place openings on the main assembly as shown. with the lock tab. © 2021 Celestron • All rights reserved celestron.com/support/warranties ENGLISH INSTRUCTION MANUAL...

  • Seite 7: Contenu De La Boîte

    ADAPTATEUR POUR TÉLÉPHONE INTELLIGENT UNIVERSEL #81036 FRANÇAIS Mode d'emploi Merci d’avoir acheté d’adaptateur pour téléphone intelligent universel NexGO. NexGO représente une très bonne introduction au monde de la digiscopie ou de l’astrophotographie. Cet adaptateur facile d'utilisation vous aidera à capturer des images nettes et détaillées, ainsi que des vidéos dans l’oculaire de votre équipement optique.
  • Seite 8 ADAPTATEUR POUR TÉLÉPHONE INTELLIGENT UNIVERSEL Déployer le NexGO Le NexGO est livré replié. Pour l’utiliser, vous devez d’abord déployer le NexGO et verrouiller la pince sur le corps principal. Appuyez sur l’onglet de verrouillage pour ouvrir la pince. Écartez la pince pour l’ouvrir. Alignez l’onglet sur la pince comportant l’ouverture en forme de «...
  • Seite 9 ADAPTATEUR POUR TÉLÉPHONE INTELLIGENT UNIVERSEL Attacher NexGO à votre matériel optique NexGO est conçu pour fonctionner avec une grande variété de matériel optique : les télescopes, les jumelles, les longues-vues et même les microscopes. Ces matériels optiques comportent des optiques de tailles différentes. La pince de NexGO peut accepter les oculaires variés de 25,4 mm (1,0”) à...
  • Seite 10 ADAPTATEUR POUR TÉLÉPHONE INTELLIGENT UNIVERSEL Fixer votre téléphone à la base de téléphone Tirez le bras sur ressort de la base de téléphone vers Tout en tenant le bras écarté, placez votre téléphone sur la l’extérieur. base de téléphone. Assurez-vous que le téléphone est à plat sur la base de téléphone.
  • Seite 11 ADAPTATEUR POUR TÉLÉPHONE INTELLIGENT UNIVERSEL Aligner la caméra de votre téléphone intelligent Allumez la caméra de votre téléphone intelligent. Utilisez les molettes d’ajustement X et Y pour déplacer le télé- phone et ajustez le champ de vision jusqu’à ce qu’il soit centré sur l’oculaire.
  • Seite 12 Repliez la pince vers l’arrière et alignez les onglets sur la pince Faites glisser la pince en place jusqu’à ce qu’elle s’enclenche avec les ouvertures correspondantes de l’assemblage principal, avec les onglets de verrouillage. comme illustré. © 2021 Celestron • Tous droits réservés. celestron.com/support/warranties FRANÇAIS MODE D’EMPLOI...

  • Seite 13: Lieferumfang

    U N I V E R S E L L E R S M A R T P H O N E - A D A P T E R Best.-Nr. 81036 DEUTSCH Bedienungsanleitung Vielen Dank, dass Sie sich für das NexGO Universeller Smartphone-Adapter. NexGO ist ein großer erster Schritt in die Welt der Digiskopie oder Astrofotografie.

  • Seite 14: Nexgo Aufklappen

    ADATTATORE PER SMARTPHONE UNIVERSALE NexGO aufklappen NexGO wird in eingeklappter Stellung geliefert. Zum Gebrauch von NexGO müssen Sie ihn zunächst aufklappen und die Klemme im Hauptgehäuse einrasten. Drücken Sie die Arretierlasche, um die Klemme zu entriegeln. Klappen Sie die Klemme auf. Richten Sie die Lasche an der Klemme mit der „C“-förmigen Öffnung der Telefonauflage-Baugruppe aus.

  • Seite 15: Nexgo An Ihrer Optik Anbringen

    ADATTATORE PER SMARTPHONE UNIVERSALE NexGO an Ihrer Optik anbringen NexGO wurde so konzipiert, dass er mit vielen verschiedenen Optiken funktioniert, einschließlich Teleskopen, Ferngläsern, Spek- tiven und sogar Mikroskopen. Alle diese Optiken haben unterschiedlich große Okulare. Der Klemmbereich von NexGO kann von 25,4 mm (1,0 Zoll) bis 44,45 mm (1,75 Zoll") geöffnet werden, um eine Vielzahl von Okularen aufzunehmen.

  • Seite 16: Ihr Telefon Auf Der Telefonauflage Sichern

    ADATTATORE PER SMARTPHONE UNIVERSALE Ihr Telefon auf der Telefonauflage sichern Ziehen Sie den federgespannten Arm an der Telefonauflage Halten Sie den Arm geöffnet und platzieren Sie das Telefon auf nach außen. der Auflage. Achten Sie darauf, dass das Telefon flach auf der Auflage aufliegt.

  • Seite 17: Ihre Smartphone-Kamera Ausrichten

    ADATTATORE PER SMARTPHONE UNIVERSALE Ihre Smartphone-Kamera ausrichten Schalten Sie Ihre Smartphone-Kamera ein. Bewegen Sie Ihr Smartphone mit den X- und Y-Einstellknöp- fen und stellen Sie das Sichtfeld ein, bis es über dem Okular zentriert ist. HINWEIS: Möglicherweise müssen Sie etwas heranzoomen, um dunkle Ränder oder „Vignettierungen“...

  • Seite 18: Nexgo Für Die Aufbewahrung Zusammenfalten

    Klappen Sie die Klemme zurück und richten Sie die Laschen an Schieben Sie die Klemme in Ihre Position und drücken Sie sie, der Klemme, wie dargestellt, an den Öffnungen der Hauptbau- bis sie mit der Arretierlasche einrastet. gruppe aus. © 2021 Celestron • Alle Rechte vorbehalten celestron.com/support/warranties BEDIENUNGSANLEITUNG DEUTSCH...

  • Seite 19: Contenuto Della Confezione

    ADATTATORE PE R SMARTPHON E U N IVERSALE #81036 ITALIANO Manuale di istruzioni Grazie per avere acquistato il adattatore per smartphone universale NexGO. NexGO rappresenta il primo grande passo verso il mondo della digiscopia o dell’astrofotografia. Questo adattatore facile da usare permette di catturare immagini e video dettagliati e nitidi attraverso l’oculare dello strumento ottico.
  • Seite 20 ADATTATORE PER SMARTPHONE UNIVERSALE Apertura del NexGO Il NexGO viene fornito in posizione ripiegata. Per poterlo utilizzare occorre innanzitutto aprire NexGO e bloccare il fermo sul corpo principale. Premere la linguetta di blocco per rilasciare il fermo. Aprire il fermo. Allineare la linguetta del fermo all’apertura a forma di “C”...
  • Seite 21 ADATTATORE PER SMARTPHONE UNIVERSALE Fissaggio del NexGO allo strumento ottico NexGO è progettato per essere utilizzato con svariati strumenti ottici, compresi telescopi, binocoli, cannocchiali e perfino microsco- pi. Tutti questi strumenti ottici hanno diverse misure di oculare. Il fermo NexGO ha un’apertura che si estende da 25,4 mm (1,0”) a 44,45 mm (1,75”) per poter accogliere un’ampia varietà...
  • Seite 22 ADATTATORE PER SMARTPHONE UNIVERSALE Fissaggio del telefono all’apposito supporto Estrarre verso l’esterno il braccio caricato a molla sul Mantenendo il braccio aperto, sistemare il telefono sul suppor- supporto del telefono. to. Assicurarsi che il telefono poggi perfettamente sul supporto. NOTA: È...
  • Seite 23 ADATTATORE PER SMARTPHONE UNIVERSALE Allineamento della fotocamera dello smartphone Accendere la fotocamera dello smartphone. Utilizzare le manopole di regolazione X e Y per spostare il telefono e regolare il campo visivo fino a quando è centrato sull’oculare. NOTA: Potrebbe essere necessario ingrandire leggermente per eliminare eventuali bordi scuri dovuti alla “vignettatura”.
  • Seite 24 Richiudere il fermo e allineare le linguette sul fermo con le Fare scorrere il fermo in posizione e premerlo fino a quando aperture sul gruppo principale come mostrato. scatta in posizione con la linguetta di fermo. © 2021 Celestron • Tutti i diritti riservati. celestron.com/support/warranties MANUALE DI ISTRUZIONI ITALIANO...

  • Seite 25: Contenido De La Caja

    A D A P TA D O R D E T E L É F O N O U N I V E R S A L #81036 ESPAÑOL Manual de instrucciones Gracias por adquirir el Adaptador de Teléfono Universal NexGO. NexGO es un excelente primer paso en el mundo del digiscoping o la astrofotografía.
  • Seite 26 ADAPTADOR DE TELÉFONO UNIVERSAL Desplegar NexGO NexGO se entrega en posición plegada. Para usarlo, deberá desplegar primero el NexGO y bloquear la fijación en el cuerpo principal. Presione la pestaña de bloqueo para soltar la fijación. Abra la fijación. Alinee la pestaña de la fijación con la apertura en forma de "C"...
  • Seite 27 ADAPTADOR DE TELÉFONO UNIVERSAL Instalar NexGO en su óptica NexGo ha sido diseñado para funcionar con muchas ópticas distintas, incluyendo telescopios, binoculares, catalejos e incluso mi- croscopios. Todas estas ópticas tienen oculares de distinto tamaño. La gama de fijación de NexGO puede abrirse desde 25,4mm (1,0") hasta 44,45mm (1,75") para adaptarse a diversos oculares.
  • Seite 28 ADAPTADOR DE TELÉFONO UNIVERSAL Asegurar su teléfono en el alojamiento Tire del brazo con muelle del alojamiento del teléfono hacia Manteniendo abierto el brazo con muelle, coloque su teléfono fuera. en el alojamiento. Asegúrese de que el teléfono quede plano sobre el alojamiento.
  • Seite 29 ADAPTADOR DE TELÉFONO UNIVERSAL Alinear la cámara de su teléfono Encienda la cámara de su teléfono. Use los mandos de ajuste X e Y para mover su teléfono y ajus- tar el campo de visión hasta que esté centrado sobre el ocular. NOTA: Puede tener que aumentar ligeramente para eliminar bordes oscuros o "viñeta.
  • Seite 30 Vuelva a colocar la fijación y alinee las pestañas de ésta con las Deslice la fijación en posición y presione hasta que encaje con aperturas de la estructura principal como se indica. las pestañas de bloqueo. © 2021 Celestron • Todos los derechos reservados celestron.com/support/warranties ESPAÑOL MANUAL DE INSTRUCCIONES...
