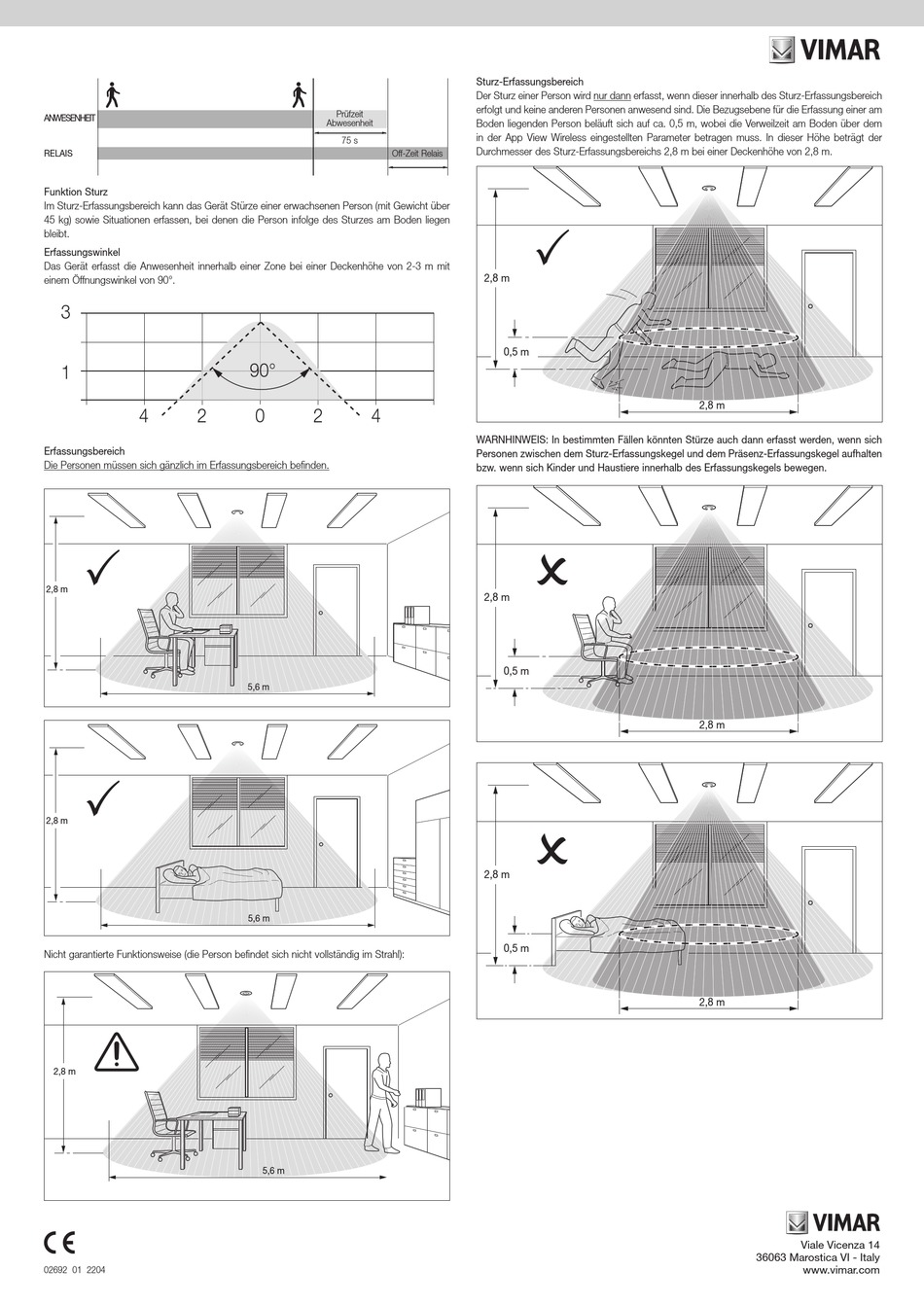

ANWESENHEIT
RELAIS
Funktion Sturz
Im Sturz-Erfassungsbereich kann das Gerät Stürze einer erwachsenen Person (mit Gewicht über
45 kg) sowie Situationen erfassen, bei denen die Person infolge des Sturzes am Boden liegen
bleibt.
Erfassungswinkel
Das Gerät erfasst die Anwesenheit innerhalb einer Zone bei einer Deckenhöhe von 2-3 m mit
einem Öffnungswinkel von 90°.
3
1
4
2
Erfassungsbereich
Die Personen müssen sich gänzlich im Erfassungsbereich befinden.
2,8 m
2,8 m
Nicht garantierte Funktionsweise (die Person befindet sich nicht vollständig im Strahl):
2,8 m
02692 01 2204
Prüfzeit
Abwesenheit
75 s
Off-Zeit Relais
90°
0
2
4
5,6 m
5,6 m
5,6 m
Sturz-Erfassungsbereich
Der Sturz einer Person wird nur dann erfasst, wenn dieser innerhalb des Sturz-Erfassungsbereich
erfolgt und keine anderen Personen anwesend sind. Die Bezugsebene für die Erfassung einer am
Boden liegenden Person beläuft sich auf ca. 0,5 m, wobei die Verweilzeit am Boden über dem
in der App View Wireless eingestellten Parameter betragen muss. In dieser Höhe beträgt der
Durchmesser des Sturz-Erfassungsbereichs 2,8 m bei einer Deckenhöhe von 2,8 m.
2,8 m
0,5 m
WARNHINWEIS: In bestimmten Fällen könnten Stürze auch dann erfasst werden, wenn sich
Personen zwischen dem Sturz-Erfassungskegel und dem Präsenz-Erfassungskegel aufhalten
bzw. wenn sich Kinder und Haustiere innerhalb des Erfassungskegels bewegen.
2,8 m
0,5 m
2,8 m
0,5 m
2,8 m
2,8 m
2,8 m
