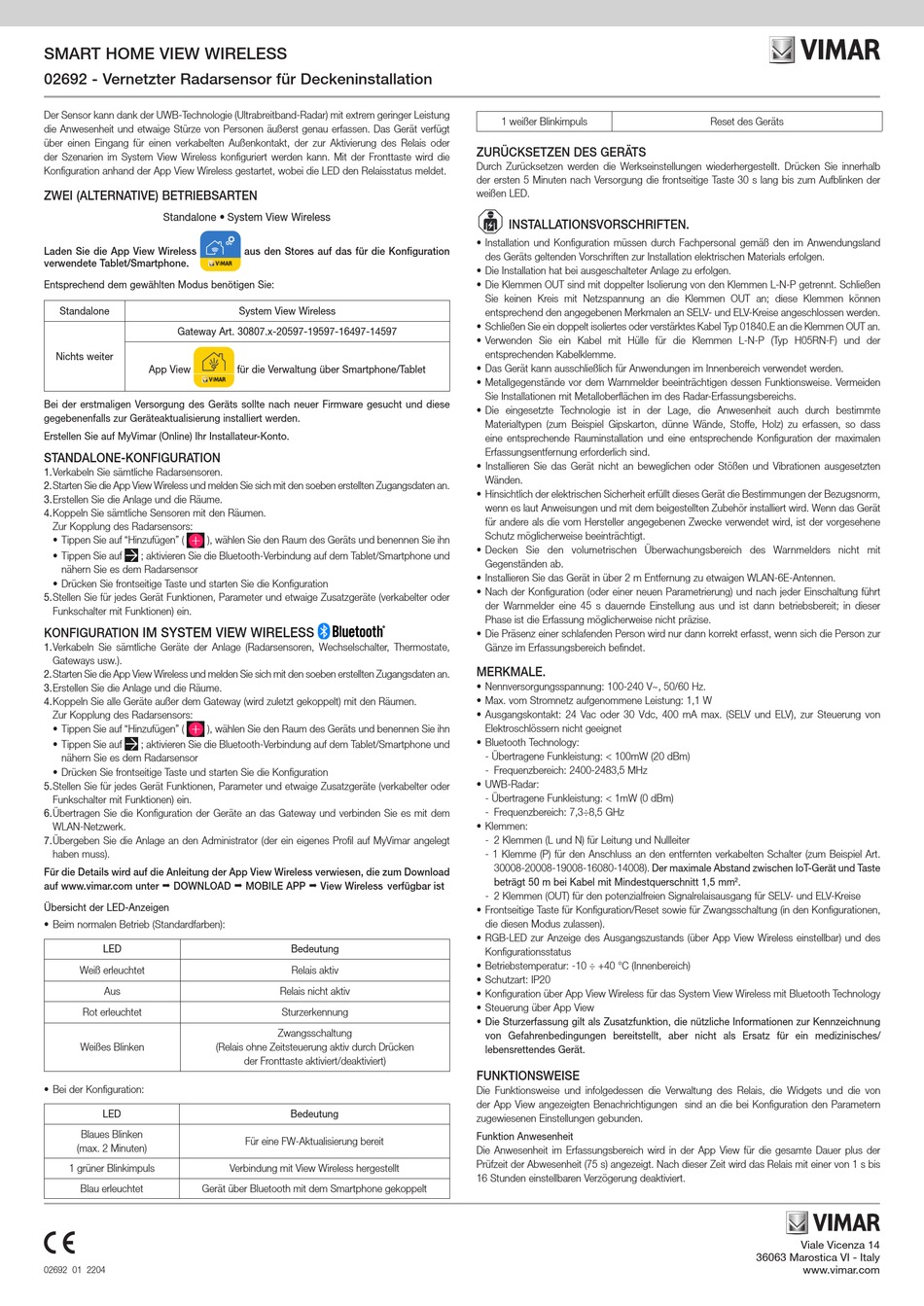

SMART HOME VIEW WIRELESS
02692 - Vernetzter Radarsensor für Deckeninstallation
Der Sensor kann dank der UWB-Technologie (Ultrabreitband-Radar) mit extrem geringer Leistung
die Anwesenheit und etwaige Stürze von Personen äußerst genau erfassen. Das Gerät verfügt
über einen Eingang für einen verkabelten Außenkontakt, der zur Aktivierung des Relais oder
der Szenarien im System View Wireless konfiguriert werden kann. Mit der Fronttaste wird die
Konfiguration anhand der App View Wireless gestartet, wobei die LED den Relaisstatus meldet.
ZWEI (ALTERNATIVE) BETRIEBSARTEN
Standalone • System View Wireless
Laden Sie die App View Wireless
verwendete Tablet/Smartphone.
Entsprechend dem gewählten Modus benötigen Sie:
Standalone
Gateway Art. 30807.x-20597-19597-16497-14597
Nichts weiter
App View
Bei der erstmaligen Versorgung des Geräts sollte nach neuer Firmware gesucht und diese
gegebenenfalls zur Geräteaktualisierung installiert werden.
Erstellen Sie auf MyVimar (Online) Ihr Installateur-Konto.
STANDALONE-KONFIGURATION
1. Verkabeln Sie sämtliche Radarsensoren.
2. Starten Sie die App View Wireless und melden Sie sich mit den soeben erstellten Zugangsdaten an.
3. Erstellen Sie die Anlage und die Räume.
4. Koppeln Sie sämtliche Sensoren mit den Räumen.
Zur Kopplung des Radarsensors:
• Tippen Sie auf "Hinzufügen" ( ), wählen Sie den Raum des Geräts und benennen Sie ihn
• Tippen Sie auf ; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/Smartphone und
nähern Sie es dem Radarsensor
• Drücken Sie frontseitige Taste und starten Sie die Konfiguration
5. Stellen Sie für jedes Gerät Funktionen, Parameter und etwaige Zusatzgeräte (verkabelter oder
Funkschalter mit Funktionen) ein.
IM SYSTEM VIEW WIRELESS
KONFIGURATION
1. Verkabeln Sie sämtliche Geräte der Anlage (Radarsensoren, Wechselschalter, Thermostate,
Gateways usw.).
2. Starten Sie die App View Wireless und melden Sie sich mit den soeben erstellten Zugangsdaten an.
3. Erstellen Sie die Anlage und die Räume.
4. Koppeln Sie alle Geräte außer dem Gateway (wird zuletzt gekoppelt) mit den Räumen.
Zur Kopplung des Radarsensors:
• Tippen Sie auf "Hinzufügen" ( ), wählen Sie den Raum des Geräts und benennen Sie ihn
• Tippen Sie auf ; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/Smartphone und
nähern Sie es dem Radarsensor
• Drücken Sie frontseitige Taste und starten Sie die Konfiguration
5. Stellen Sie für jedes Gerät Funktionen, Parameter und etwaige Zusatzgeräte (verkabelter oder
Funkschalter mit Funktionen) ein.
6. Übertragen Sie die Konfiguration der Geräte an das Gateway und verbinden Sie es mit dem
WLAN-Netzwerk.
7. Übergeben Sie die Anlage an den Administrator (der ein eigenes Profil auf MyVimar angelegt
haben muss).
Für die Details wird auf die Anleitung der App View Wireless verwiesen, die zum Download
auf www.vimar.com unter  DOWNLOAD  MOBILE APP  View Wireless verfügbar ist
Übersicht der LED-Anzeigen
• Beim normalen Betrieb (Standardfarben):
LED
Weiß erleuchtet
Aus
Rot erleuchtet
Weißes Blinken (Relais ohne Zeitsteuerung aktiv durch Drücken
• Bei der Konfiguration:
LED
Blaues Blinken
(max. 2 Minuten)
1 grüner Blinkimpuls
Blau erleuchtet Gerät über Bluetooth mit dem Smartphone gekoppelt
02692 01 2204
aus den Stores auf das für die Konfiguration
System View Wireless
für die Verwaltung über Smartphone/Tablet
Bedeutung
Relais aktiv
Relais nicht aktiv
Sturzerkennung
Zwangsschaltung
der Fronttaste aktiviert/deaktiviert)
Bedeutung
Für eine FW-Aktualisierung bereit
Verbindung mit View Wireless hergestellt
1 weißer Blinkimpuls
ZURÜCKSETZEN DES GERÄTS
Durch Zurücksetzen werden die Werkseinstellungen wiederhergestellt. Drücken Sie innerhalb
der ersten 5 Minuten nach Versorgung die frontseitige Taste 30 s lang bis zum Aufblinken der
weißen LED.
INSTALLATIONSVORSCHRIFTEN.
• Installation und Konfiguration müssen durch Fachpersonal gemäß den im Anwendungsland
des Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Die Installation hat bei ausgeschalteter Anlage zu erfolgen.
• Die Klemmen OUT sind mit doppelter Isolierung von den Klemmen L-N-P getrennt. Schließen
Sie keinen Kreis mit Netzspannung an die Klemmen OUT an; diese Klemmen können
entsprechend den angegebenen Merkmalen an SELV- und ELV-Kreise angeschlossen werden.
• Schließen Sie ein doppelt isoliertes oder verstärktes Kabel Typ 01840.E an die Klemmen OUT an.
• Verwenden Sie ein Kabel mit Hülle für die Klemmen L-N-P (Typ H05RN-F) und der
entsprechenden Kabelklemme.
• Das Gerät kann ausschließlich für Anwendungen im Innenbereich verwendet werden.
• Metallgegenstände vor dem Warnmelder beeinträchtigen dessen Funktionsweise. Vermeiden
Sie Installationen mit Metalloberflächen im des Radar-Erfassungsbereichs.
• Die eingesetzte Technologie ist in der Lage, die Anwesenheit auch durch bestimmte
Materialtypen (zum Beispiel Gipskarton, dünne Wände, Stoffe, Holz) zu erfassen, so dass
eine entsprechende Rauminstallation und eine entsprechende Konfiguration der maximalen
Erfassungsentfernung erforderlich sind.
• Installieren Sie das Gerät nicht an beweglichen oder Stößen und Vibrationen ausgesetzten
Wänden.
• Hinsichtlich der elektrischen Sicherheit erfüllt dieses Gerät die Bestimmungen der Bezugsnorm,
wenn es laut Anweisungen und mit dem beigestellten Zubehör installiert wird. Wenn das Gerät
für andere als die vom Hersteller angegebenen Zwecke verwendet wird, ist der vorgesehene
Schutz möglicherweise beeinträchtigt.
• Decken Sie den volumetrischen Überwachungsbereich des Warnmelders nicht mit
Gegenständen ab.
• Installieren Sie das Gerät in über 2 m Entfernung zu etwaigen WLAN-6E-Antennen.
• Nach der Konfiguration (oder einer neuen Parametrierung) und nach jeder Einschaltung führt
der Warnmelder eine 45 s dauernde Einstellung aus und ist dann betriebsbereit; in dieser
Phase ist die Erfassung möglicherweise nicht präzise.
• Die Präsenz einer schlafenden Person wird nur dann korrekt erfasst, wenn sich die Person zur
Gänze im Erfassungsbereich befindet.
MERKMALE.
• Nennversorgungsspannung: 100-240 V~, 50/60 Hz.
• Max. vom Stromnetz aufgenommene Leistung: 1,1 W
• Ausgangskontakt: 24 Vac oder 30 Vdc, 400 mA max. (SELV und ELV), zur Steuerung von
Elektroschlössern nicht geeignet
• Bluetooth Technology:
- Übertragene Funkleistung: < 100mW (20 dBm)
- Frequenzbereich: 2400-2483,5 MHz
• UWB-Radar:
- Übertragene Funkleistung: < 1mW (0 dBm)
- Frequenzbereich: 7,3÷8,5 GHz
• Klemmen:
- 2 Klemmen (L und N) für Leitung und Nullleiter
- 1 Klemme (P) für den Anschluss an den entfernten verkabelten Schalter (zum Beispiel Art.
30008-20008-19008-16080-14008). Der maximale Abstand zwischen IoT-Gerät und Taste
beträgt 50 m bei Kabel mit Mindestquerschnitt 1,5 mm
- 2 Klemmen (OUT) für den potenzialfreien Signalrelaisausgang für SELV- und ELV-Kreise
• Frontseitige Taste für Konfiguration/Reset sowie für Zwangsschaltung (in den Konfigurationen,
die diesen Modus zulassen).
• RGB-LED zur Anzeige des Ausgangszustands (über App View Wireless einstellbar) und des
Konfigurationsstatus
• Betriebstemperatur: -10 ÷ +40 °C (Innenbereich)
• Schutzart: IP20
• Konfiguration über App View Wireless für das System View Wireless mit Bluetooth Technology
• Steuerung über App View
• Die Sturzerfassung gilt als Zusatzfunktion, die nützliche Informationen zur Kennzeichnung
von Gefahrenbedingungen bereitstellt, aber nicht als Ersatz für ein medizinisches/
lebensrettendes Gerät.
FUNKTIONSWEISE
Die Funktionsweise und infolgedessen die Verwaltung des Relais, die Widgets und die von
der App View angezeigten Benachrichtigungen sind an die bei Konfiguration den Parametern
zugewiesenen Einstellungen gebunden.
Funktion Anwesenheit
Die Anwesenheit im Erfassungsbereich wird in der App View für die gesamte Dauer plus der
Prüfzeit der Abwesenheit (75 s) angezeigt. Nach dieser Zeit wird das Relais mit einer von 1 s bis
16 Stunden einstellbaren Verzögerung deaktiviert.
Reset des Geräts
.
2
