DEUTSCH

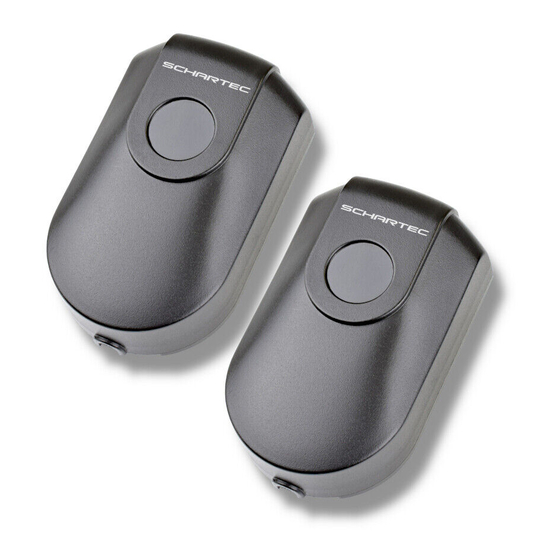

Schartec Infrarot Einweg Mini-Lichtschranke
Technologie: Infrarot
Reichweite: bis 15 m (Regen oder Nebel können die Reichweite um bis zu 30%
reduzieren)
Schutzklasse: IP 45
Spannungsversorgung: 12-24 V AC/DC
Wellenlänge: 940 nm
Arbeitsstrom: Sender ≤15 mA – Empfänger ≤30 mA
Arbeitstemperatur: -20°C - +60°C
Relaiskontakt: 1 A max. 30 V/ DC
Abmessung: 73 x 43 x 25 mm
Artikelnummer: ST201008
Modellnummer: SPCM
Sicherheitshinweise
• Bitte lesen Sie die Anleitung vollständig und sorgfältig durch.
• Stellen Sie sicher, dass die Steuerung stromlos ist, bevor Sie die Lichtschranke anschließen.
• Die Lichtschranke ist nicht für den Einsatz an lebensgefährlichen Maschinen oder Geräten
zugelassen. Die Lichtschranke dient lediglich als zusätzliche Sicherheitseinrichtung.
• Bitte verwenden Sie die Lichtschranke ausschließlich innerhalb der angegebenen Reichweite.
Empfänger
Infrarot-
Anzeige
Lichtschranke
Ausgänge
Installation:
• Die Lichtschranke sollte mehr als 20 cm über dem Boden installiert werden und der Abstand
zwischen Sender und Empfänger muss mehr als 0,5 Meter betragen.
• Vermeiden Sie direkte Sonneneinstrahlung am Sender und Empfänger sowie andere direkte
Lichteinstrahlung.
• Vermeiden Sie andere Lichtschranken in unmittelbarer Reichweite.
• Sorgen Sie für eine feste, stabile Montage vom Sender und Empfänger
• ACHTUNG! Entfernen Sie die Stromversorgung Ihres Antriebes. Schließen Sie die
Spannungsversorgung (12-24 V AC/DC) an den vorgesehenen Klemmen vom Sender und
Empfänger an.
• Schauen Sie in der Anleitung von Ihrem Antrieb, ob der Antrieb ein 'Schließer- oder Öff-
nerkontakt' hat:
* Falls der Antrieb ein 'Schließerkontakt' hat, schließen Sie die NC und COM Klemmen an
den vorgesehenen Klemmen an Ihrem Antrieb für die Lichtschranke an.
* Falls der Antrieb ein 'Öffnerkontakt' hat, schließen Sie die NO und COM Klemmen an den
vorgesehenen Klemmen an Ihrem Antrieb für die Lichtschranke an.
* Die Belegung der Klemmen am Antrieb für die Lichtschranke ist vom Hersteller des Antrie-
bes abhängig.
• Spannungsversorgung wieder herstellen, nachdem Sie den fehlerfreien Anschluss der
Lichtschranke überprüft haben. Falls die LED des Senders leuchtet, sind Sender und Emp-
fänger nicht korrekt ausgerichtet. Richten Sie Sender und Empfänger richtig aus, bis die LED
nicht mehr leuchtet.

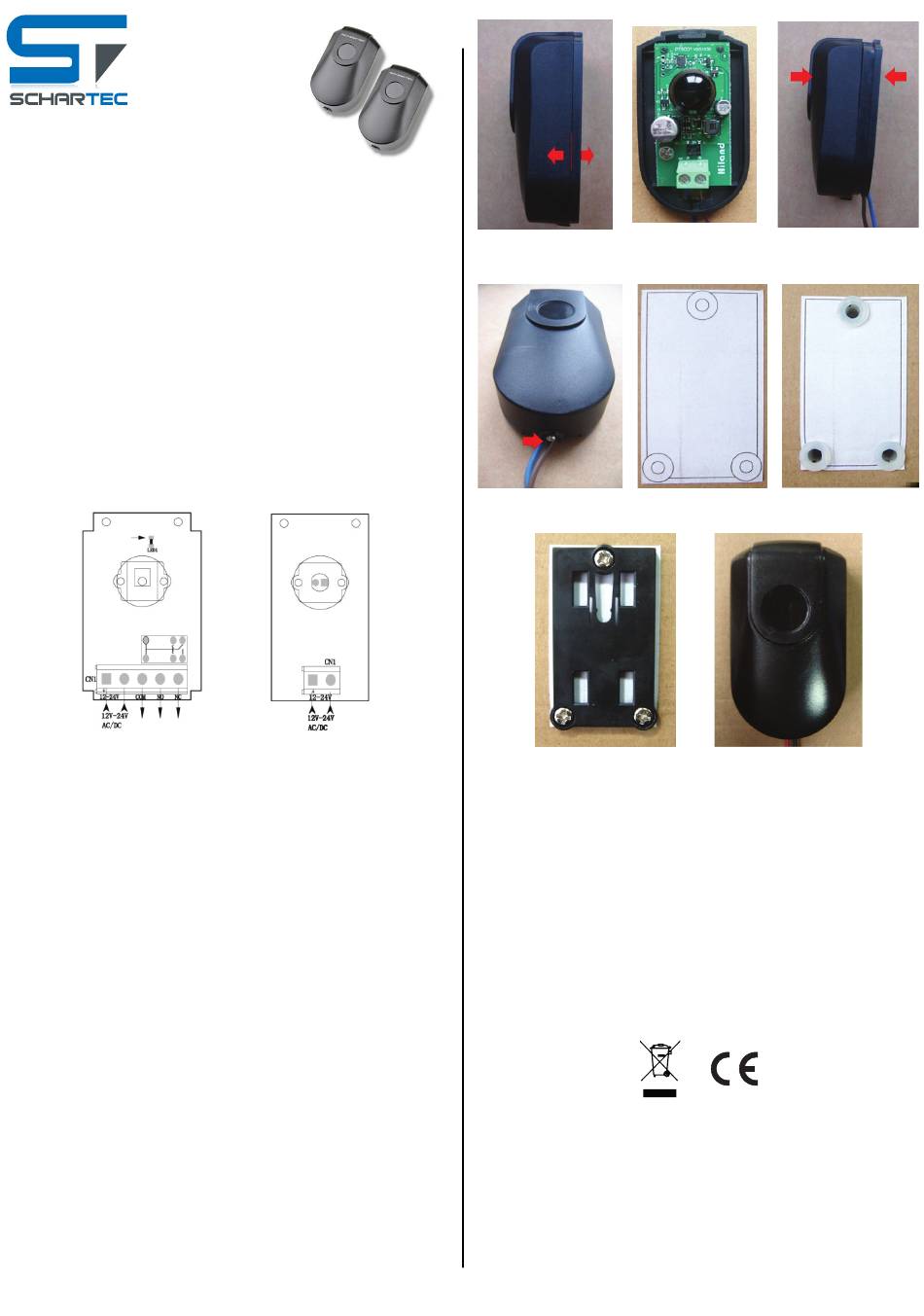

Einbau:
1. Entfernen Sie das Cover.
2. Schließen Sie die Kabel an.
3. Befestigen Sie das Cover wieder.
Sender
1
4. Fixieren Sie das Cover mit der Schraube unterhalb.
5. Bringen Sie die Schablone an dem gewünschten Ort an.
6. Bohren Sie die Löcher und fügen Sie die Dübel ein.
7. Befestigen Sie die Halterung flach auf dem Untergrund.
8. Setzen Sie die Lichtschranke auf und schieben Sie diese nach unten um sie zu fixieren.
Video zur Programmierung
finden Sie auf www.schartec.de
Vereinfachte EU-Konformitätserklärung (CE)
Hiermit erklärt Schartec, dass der Lichtschranke SPCM der Richtlinie 2014/53/EU entspricht. Der vollständige Text
der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.schartec.de
Informationen zu Batterieverordnung
Als Händler für den Vertrieb von elektronischen, batteriebetriebenen Geräten sind wir gesetzlich verpflichtet
unsere Kunden auf folgendes hinzuweisen: Elektro- und Elektronik- Geräte, sowie Batterien dürfen nicht als
Haus- oder Restmüll entsorgt werden, sondern müssen in den dafür eingerichteten Annahme- und Sammelstellen
Die vollständige Fassung des Batteriegesetzes finden Sie hier:
http://www.gesetze-im-internet.de/bundesrecht/battg/gesamt.pdf
eine Marke der bau-shop-24 GmbH
WEEE Reg. Nr.: DE90317979
ENGLISH
Schartec Infrared One Way Mini Photocell
Technology: Infrared
Range: up to 15 m (rain or fog can reduce the range by up to 30%)
Protection class: IP 45
Power supply: 12-24 V AC/DC
Wavelength: 940 nm
Working current: Transmitter ≤15 mA – Receiver ≤30 mA
Working temperature: -20°C - +60°C
abgegeben werden.
SCHARTEC
Fritz-Müller-Straße 119
73730 Esslingen
Deutschland
