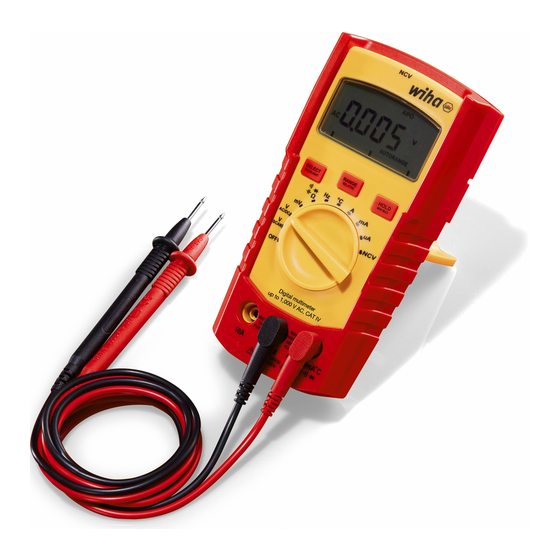

Seite 1 Digitales Multimeter Digital multimeter bis / up to 1,000 V AC, CAT IV Order-No.: 45215 Digital multimeter up to 1,000 V AC, CAT IV...
Seite 2 Digital multimeter up to 1,000 V AC, CAT IV DE ......3 SV ......122 EN ......20 NO ......139 FR ......37 FI ......156 NL ......54 PL ......173 ES ......71 CS ......190 IT ......88 RU ......207 DA ......105 HU ......224...
Seite 3: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG Inhaltsverzeichnis Einführung / Lieferumfang �� 4 Transport und Lagerung �� 5 Sicherheitshinweise �� 5 Bedienelemente und Anschlüsse �� 6 Tasten ......................... 6 Messfunktionen ......................10 Durchführen von Messungen �� 11 Spannungsmessung ....................11 NCV (Berührungslose Spannungsmessung) .............. 11 Frequenzmessung ....................12 Widerstandsmessung ....................
Seite 4: Beschreibung
Auto Power-Off-Funktion • Stoß- und schlagfest durch serienmäßig zugehörende Schutzhülle • Kompakte Größe Lieferumfang • 1 x Digitalmultimeter 45215 • 1 x Schutzhülle • 2 x Messleitungen (1x rot, 1x schwarz) • 2 x Batterien 1,5 V, IEC LR03 •...
Seite 5: Transport Und Lagerung
Transport und Lagerung Bitte bewahren Sie die Originalverpackung für eine spätere Versendung, z. B. zur Kalibrierung auf. Transportschäden aufgrund mangelhafter Verpackung sind von der Garantie ausgeschlossen. Um Beschädigungen zu vermeiden, sollten die Batterien entnommen werden, wenn das Messgerät über einen längeren Zeitraum nicht benutzt wird.
Seite 6: Bedienelemente Und Anschlüsse
BEDIENUNGSANLEITUNG Bedienelemente und Anschlüsse LC-Anzeige mit Hintergrundbeleuchtung Drehschalter für Messfunktionen Eingangsbuchsen für Messbereiche Masseanschluss für alle Messbereiche Eingangsbuchse für Strommessbe- reich 10 A Digital multimeter up to 1,000 V AC, CAT IV Tasten Jede Taste (SELECT&BACKLIGHT, RANGE&RELATIVE; HOLD&MIN/MAX/AVG) verfügt über 2 Funktionen. Durch kurzes Drücken (weniger als 1 s) werden die Kurzdruckfunktionen gewählt (SELECT, RANGE oder HOLD).
Seite 7: Backlight (Hintergrundbeleuchtung)
Gewünschten Messmodus wählen Drücken Sie kurz (weniger als 1 s) auf die SELECT-Taste. Nach einem Piepton lassen Sie die Taste los. Backlight (Hintergrundbeleuchtung) Backlight ein-/ausschalten Drücken Sie die BACKLIGHT-Taste und halten Sie sie gedrückt (länger als 1 s), bis Sie einen Doppelpiepton hören. Bereich Verwenden Sie die Taste RANGE, um zwischen den Modi Auto Range und Manual Range umzuschalten und verschiedene manuelle Bereiche wie unten beschrieben zu...
Seite 8: Relativwertmessung
BEDIENUNGSANLEITUNG Wechsel zum nächsten manuellen Bereich Wenn Sie sich im manuellen Bereich befinden, drücken Sie kurz (weniger als 1 s) auf die Taste RANGE. Nach einem Piepton lassen Sie die Taste los. Wechsel zurück zum automatischen Bereich MANUAL RANGE Wenn Sie sich im manuellen Bereich befinden, drücken Sie kurz (weniger als 1 s) auf die Taste RANGE.
Seite 9: Minimum/Maximum/Durchschnitt (Min/Max/Avg) Messung
Hold Verwenden Sie die Taste HOLD/MIN/MAX, um die Hold-Funktion zu aktivieren/ deaktivieren. • Kurzer Druck (weniger als 1 s) auf die Taste HOLD/MIN/MAX aktiviert die Hold-Funktion. • Der nächste kurze Druck (weniger als 1 s) auf die Taste HOLD/MIN/MAX deakti- viert die Hold-Funktion.
Seite 10: Minimum/Maximum/Durchschnitts-Funktion Deaktivieren
BEDIENUNGSANLEITUNG Minimum/Maximum/Durchschnitts-Funktion deaktivieren Drücken Sie die MIN/MAX-Taste und halten Sie sie gedrückt (länger als 1 s), bis Sie einen Doppelpiepton (1 s) auf der MIN/MAX-Taste hören. Nach einem Piepton lassen Sie die Taste los. APO (Automatic Power Off = automatisches Abschalten) Wenn diese Funktion eingeschaltet ist, schaltet die APO-Funktion das Multimeter nach 15 Minuten Inaktivität ab.
Seite 11: Durchführen Von Messungen
Messleitungen mit dem Prüfobjekt verbinden. • Messergebnis vom Display ablesen. NCV (Berührungslose Spannungsmessung) • NCV-Funktion mit Drehschalter wählen. • Richten Sie die Oberseite des Multimeters 45215, die mit NCV beschrif- tet ist, auf die Quelle des elektrischen Feldes (Stromkabel, Steckdose oder Lichtschalter).
Seite 12: Frequenzmessung
BEDIENUNGSANLEITUNG • Lesen Sie das auf dem Display angezeigte Messergebnis ab (je stärker das elektrische Feld durch das Multimeter erkannt wird, desto mehr horizontale Linien erscheinen auf der LCD-Anzeige und es ertönt ein schnelleres Piepen. Wenn das Multimeter kein elektrisches Feld erkennt, erscheint „EF“ auf der LCD-Anzeige).
Seite 13: Kapazität
• Schwarze Messleitung mit der COM-Buchse und rote Messleitung mit der mV Ω μmA °C Hz -Buchse verbinden. • Messleitungen mit dem Prüfobjekt verbinden. • Messergebnis vom Display ablesen. Kapazität Vor jeder Kapazitätsprüfung muss sichergestellt werden, dass die zu prüfende Kapazität spannungsfrei ist.
Seite 14: Wartung
BEDIENUNGSANLEITUNG • Schwarze Messleitung mit der COM-Buchse und rote Messleitung mit der mV Ω μmA °C Hz -Buchse verbinden. • Messleitungen mit dem Prüfobjekt verbinden. • Messergebnis vom Display ablesen. Strommessung mA AC • Messbereich mA mit Drehschalter wählen. • Multimeter schaltet automatisch in den mA AC-Modus.
Seite 15: Kalibrierintervall
Kalibrierintervall Das Gerät muss regelmäßig von unserer Serviceabteilung kalibriert werden, um die spezifizierte Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierintervall von zwei Jahren. Batteriewechsel Vor dem Batteriewechsel muss das Gerät von den angeschlossenen Messka- beln getrennt werden. Es dürfen nur die in den Technischen Daten spezifizierten Batterien verwendet werden! •...
Seite 16: Technische Daten
BEDIENUNGSANLEITUNG Technische Daten Anzeige 3¾-stellig, LC-Anzeige Anzeigeumfang 6.000 Digits Polaritätsanzeige automatisch Batteriezustandsanzeige Batteriesymbol erscheint (< 2,4 V) Messkategorie CAT IV/600 V; CAT III/1.000 V Verschmutzungsgrad Stromversorgung Batterien, 2 x 1,5 V IEC LR03, AAA Abmessungen ca. 150 x 80 x 45 mm inkl. Holster Gewicht ca.
Seite 17: Akustische Durchgangsprüfung
Messbereich Auflösung Genauigkeit 600 mV 0.1 mV 6.000 V 1 mV 60.00 V 10 mV DC Spannung ±(1 % v. Mw. + 3D) 600.0 V 100 mV 600 V 1000 V 600 mV 0.1 mV 6.000 V 1 mV 60.00 V 10 mV AC Spannung ±(1 % v.
Seite 18 BEDIENUNGSANLEITUNG Messbereich Auflösung Genauigkeit 6.000 nF 0.001 nF ±(10 % v. Mw. + 25D) 60.00 nF 0.01 nF ±(2 % v. Mw. + 10D) 600.0 nF 0.1 nF ±(1.5 % v. Mw. + 5D) 6.000 μF 1 nF ±(1.5 % v. Mw. + 5D) Kapazität 60.00 μF 10 nF...
Seite 19: Service Und Garantie
Service und Garantie Wenn das Gerät nicht mehr funktionsfähig ist, Sie Fragen haben oder Informationen benötigen, wenden Sie sich an eine autorisierte Kundenstelle für Wiha Werkzeuge: Kundendienst Wiha Werkzeuge GmbH Tel.: +49 7722 959-0 Obertalstraße 3 – 7 Fax: +49 7722 959-160 78136 Schonach E-Mail: info.de@wiha.com...
Seite 241 Wiha Werkzeuge GmbH Obertalstraße 3 – 7 78136 Schonach GERMANY Tel.: +49 7722 959-0 Fax: +49 7722 959-160 E-Mail: info.de@wiha.com Website: www.wiha.com...
