Merkmale
HAUPTMERKMALE
Versorgungsspannung
Eingangsstecker
Anwendbar für DIN-Schiene
Anzahl der DIN-Module (Nr.)
TECHNISCHE DATEN HARDWARE
Produktgewicht (g)
ALLGEMEINE DATEN
Höhe (mm)
Breite (mm)
Tiefe mm)
Art Beschichtungsmaterialien
Produktfarbe
Betriebstemperatur (°C)
Betriebsfeuchte (RH max) (%)
KOMPATIBILITÄT
Audio-/Videosystem Simplebus 2
MONTAGE INSTALLATION
Aufputzmontage
ELEKTRISCHE MERKMALE
Maximale Stromaufnahme (mA)
4
230VAC / 50÷60Hz
Klemmenleiste
Ja
8
800
67
140
140
Makrolon 9425
WEISS RAL9010
- 5 ÷ 40
25 ÷ 95
Ja
Ja
700
Installation
Gerät nur zur Verwendung in geschlossenen Räumen.
Vorsicht: Hochspannung.
Das Gerät in einem geschlossenen Schaltschrank installieren, so dass nur qualifiziertes Personal Zugang
hat.
Vor der Videosprechstellenanlage muss ein allpoliger Netzschalter mit einer Kontaktöffnung von
mindestens 3 mm installiert werden.
• Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen.
• Die Schutzabdeckungen der Klemmen wieder anbringen.
• Die Öffnungen und Schlitze zur Belüftung und Wärmeableitung nicht verschließen.

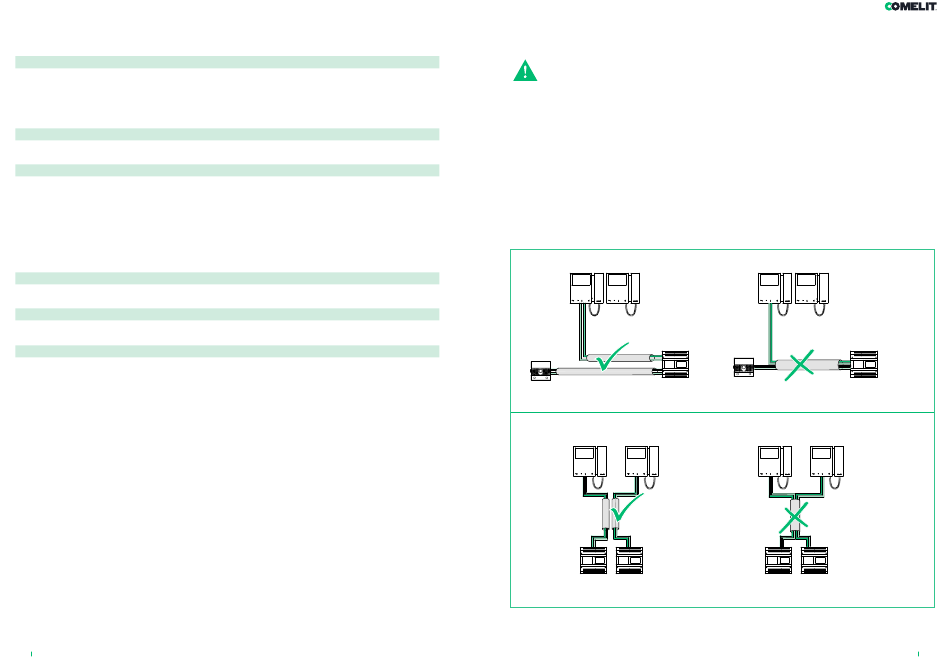

Kanalisierung von Leitern
•
Wenn es erforderlich ist (auch bei kurzen Entfernungen), Kabelabschnitte, die in den Mixer Art. 4888C (SIMPLEBUS
1-Abschnitt) eintreten, mit Abschnitten, die vom Mischer Art. 4888C (SIMPLEBUS 2-Abschnitt) ausgehen, im selben
Kanal zu verlegen, müssen immer getrennte Mantelleitungen verwendet werden.
•
Wenn es erforderlich ist (auch bei kurzen Entfernungen), Kabelabschnitte, die von verschiedenen Mixern Art. 4888C
(SIMPLEBUS 2-Abschnitt) ausgehen, im selben Kanal zu verlegen, müssen immer separate Mantelleitungen verwendet
werden.
•
Keine verschiedenen Paare desselben mehradrigen Kabels verwenden.
•
Keine losen Leiter verwenden
SIMPLEBUS 2
SIMPLEBUS 1
SIMPLEBUS 2
SIMPLEBUS 2
4888C
4888C
SIMPLEBUS 2
4888C
SIMPLEBUS 1
SIMPLEBUS 2
SIMPLEBUS 2
4888C
4888C
4888C
5
