Hinweise
Bestimmungsgerechter Gebrauch
Dieses Comelit-Produkt ist für den Einsatz in Audio- und Video-Kommunikationsanlagen in Wohn-, Geschäfts-, Industrie-
und öffentlichen Gebäuden oder für den öffentlichen Gebrauch konzipiert und hergestellt.
Installation
Die Installation der Comelit-Produkte darf nur durch Fachkräfte unter genauer Befolgung der Anweisungen in den
technischen Handbüchern / den Bedienungsanleitungen erfolgen.
Leiter
Vor Eingriffen an der Anlage immer die Spannungsversorgung unterbrechen.
Leiter mit einem für die Entfernung bemessenen Querschnitt verwenden und die im Handbuch der Anlage aufgeführten
Anweisungen einhalten.
Es wird empfohlen, die Leiter der Anlage nicht in denselben Rohren der Leistungskabel (230 V oder höher) zu verlegen.
Sicherer Gebrauch
Sicherer Umgang mit Comelit-Produkten:
• Strikt die Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen befolgen.
• Keine Änderungen an der Anlage mit Comelit-Produkten vornehmen und Beschädigungen vermeiden.
Wartung
Die Comelit-Produkte erfordern keine Wartungsarbeiten, abgesehen von der normalen Reinigung, die entsprechend den
Anweisungen in den technischen Handbüchern / den Bedienungsanleitungen auszuführen ist.
Eventuelle Reparaturen dürfen:
• für die Produkte nur durch die Firma Comelit Group S.p.A.,
• für die Anlagen, nur von technischen Fachkräften vorgenommen werden.
Haftungsausschluss
Comelit Group S.p.A. lehnt jede Haftung ab bei Schäden durch
• für andere als die vorgesehenen Verwendungszwecke,
• Missachtung der Anweisungen und Hinweise in dem vorliegenden technischen Handbuch / den Bedienungsanleitungen.
Comelit Group S.p.A. behält sich vor, jeder Zeit und ohne Vorankündigung Änderungen an dem vorliegenden technischen
Handbuch / den Bedienungsanleitungen vorzunehmen.
Richtlinien/Normen
• Der Hersteller Comelit Group S.p.A. erklärt, dass das Gerät Art. 4888C mit der Richtlinie 2014/30/EU und der Richtlinie
2014/35/EU übereinstimmt. Der vollständige Text der EU-Konformitätserklärung ist abrufbar unter: https://pro.
comelitgroup.com/de-de/produkt/4888c
• Dieses Produkt fällt in den Geltungsbereich der Richtlinie 2012/19/EU über die Entsorgung von Elektro- und Elektronik-
Altgeräten (WEEE). Das Gerät darf nicht als unsortierter Hausmüll entsorgt werden, da es aus verschiedenen Materialien
besteht, die in geeigneten Anlagen recycelt werden können. Erkundigen Sie sich bei der Stadtverwaltung, wo sich
geeignete ökologische Plattformen befinden, um das Produkt für ein fachgerechtes Recycling entgegenzunehmen. Das
Produkt ist nicht potenziell gefährlich für die Gesundheit und die Umwelt, da es keine schädlichen Stoffe gemäß der
Richtlinie 2011/65/EU (RoHS) enthält, kann in der Natur jedoch negative Auswirkungen auf das Ökosystem haben. Lesen
Sie die Anleitung sorgfältig durch, bevor Sie das Gerät zum ersten Mal benutzen. Verwenden Sie das Produkt nicht für
andere als die vorgesehenen Zwecke, da bei unsachgemäßer Verwendung die Gefahr eines Stromschlags besteht.
Dieses Symbol auf dem Etikett des Geräts zeigt an, dass dieses Produkt den Vorschriften für Elektro- und
Elektronik-Altgeräte entspricht. Das Entsorgen der Geräte in der Natur oder ihre missbräuchliche Verwendung
ist strafbar.
Inhalt
Hinweise ........................................................................................... 2
Beschreibung ................................................................................... 3
Merkmale ......................................................................................... 4
Installation ........................................................................................ 5
Kanalisierung von Leitern ........................................................................5
Anschlüsse ....................................................................................... 6
Programmierung .............................................................................. 6
Auto-Konfigurations-Reset über Jumper JP4 .......................................6
2
Anlagenleistungen und Installationspläne .................................... 7
Maximal zulässige Entfernungen ............................................................8
Beispiel maximale Erweiterung pro Wohnung ....................................9
2 Türstationen .........................................................................................11
UT9279MB, UT9279MW und Verzeichnis Art. UT9260M .....................12
Beschreibung
Mixer/Netzteil für Audio- oder Audio/Video-Systeme, ausgestattet mit 1 Eingang, der mit allen externen Türstationen mit
Simplebus 1-Technologie kompatibel ist, und 4 Ausgängen für den Anschluss von maximal 100 Geräten nach Wahl zwischen
Innensprechstellen und Videosprechstellen mit Simplebus 2-Technologie.
Mit LED zur Anzeige von Kurzschlüssen auf den Leitungen und einem Gleichspannungsausgang zur Versorgung von
Zusatzgeräten wie Signalweichen Art. 1224A, 1424 und/oder Relais Art. 1256 ausgestattet.
Ermöglicht Intercom-Funktionen zwischen Teilnehmern. Ausgestattet mit 4 Klemmen für den Leitungsabschluss Art. 1216.
Abmessungen (L x H x P): 140 x 140 x 67mm (8 DIN-Module).

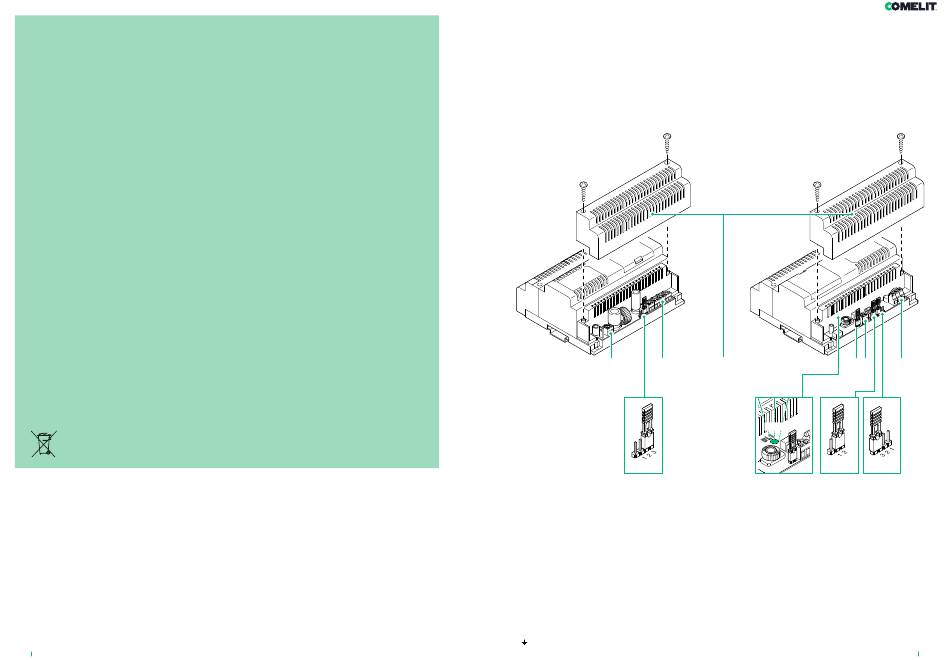

1
3
2
JP1
1. - + 17,5VDC (±5%)/100mA max. Ausgang für Spannungsversorgung Art. 1224A, Art. 1424, Art. 1256.
2. JP1 Jumper, der entsprechend der an den Mixer/das Netzteil Art. 4888C angeschlossenen Teilnehmerzahl einzustellen ist.
3. L1 L1 Abzweigausgang 1 der Steigleitung
L2 L2 Abzweigausgang 2 der Steigleitung
L3 L3 Abzweigausgang 3 der Steigleitung
L4 L4 Abzweigausgang 4 der Steigleitung
4. Klemmenschutz
5. DL1 LED-Anzeige
Kontinuierliches Blinken: zeigt einen längeren Kurzschluss an einem der Mixerausgänge an.
6. JP5 für Schließen des Videosignals bei Anschluss mehrerer 4888C in Kaskadenschaltung.
7. Lin Lin Anschluss an die von der externen Türstation kommende Leitung.
8. JP4 Gerät zurücksetzen.
9. JP2 Jumper, der entsprechend der an den Mixer/das Netzteil Art. 4888C angeschlossenen Teilnehmerzahl einzustellen ist.
10. LN ~230V~. Wechselstromversorgung: 230VAC (+15/-10%) 50/60Hz/0,7A.
Klemme, die an das Erdungssystem anzuschließen ist.
4
6
7
10
8
9
5
DL1
JP4
JP2
3
