1. Übersicht

1.1 Beschreibung des PMC-ETH2/GB-RJ45 Adapters

Ethernet Twisted Pair
10BASE-T, 100BASE-TX
1000BASE-T
RJ45-Buchse
Ethernet Twisted Pair
10BASE-T, 100BASE-TX
1000BASE-T
RJ45-Buchse
Die PMC-ETH2/GB-RJ45 ist eine PMC-Target-Karte im 'Single' PCI-Mezzanine-Card Format.
Der Intel 82546GB Gigabit Controller bietet zwei Gigabit-Verbindungen (IEEE802.3 konform) in
einem einzelnen Baustein.
Die beiden voneinander unabhängigen Gigabit Ethernet Schnittstellen sind für 10/100/1000 MBit/s
ausgelegt. Für alle Geschwindigkeiten wird der Full-Duplex-Modus unterstützt.
Das PMC-ETH2/GB-RJ45-Modul arbeitet mit Standard-Ethernet-Treibern.
Der Anschluss der Ethernet-Schnittstellen erfolgt über RJ45-Buchsen in der Frontplatte. Das Interface
ist vom Ethernet-Controller galvanisch getrennt.
Der Status der beiden Ethernet Schnittstellen wird über LEDs in der Frontplatte angezeigt.
PMC-ETH2/GB-RJ45
4 LEDs pro Kanal
galvanische Trennung
galvanische Trennung

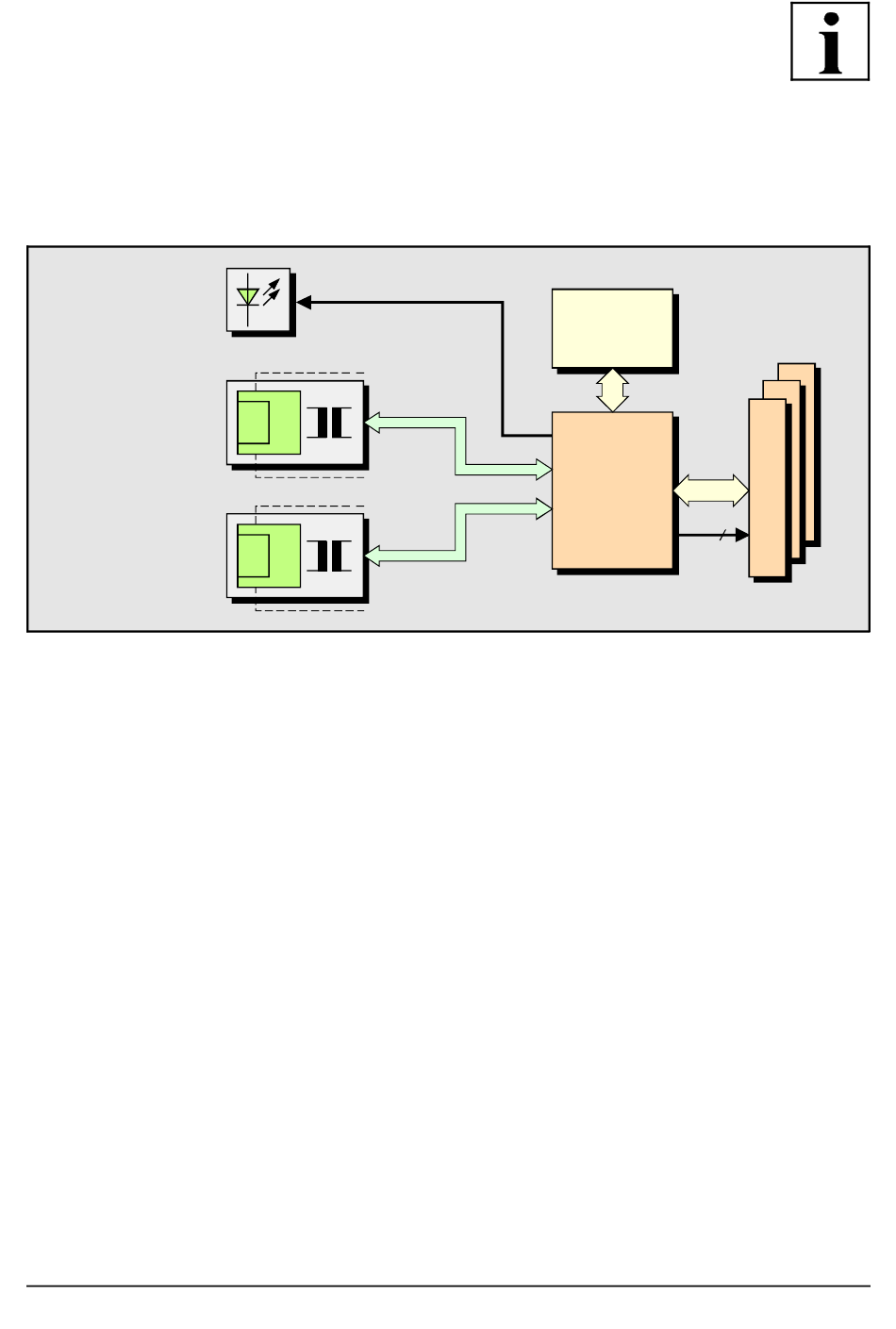

Abb. 1: Blockschaltbild des PMC-ETH2/GB-RJ45-Moduls
Hardware-Handbuch • Dok.-Nr.: V.2088.20 / Rev. 1.0
Übersicht
Flash-EPROM
(option)
Intel 82546GB
Dual-Port-
Gigabit-Ethernet-
Controller
IRQ
2
PMC
Stecker
Pn1, Pn2, Pn3
Seite 7 von 19
