Steckerbelegung

5. Steckerbelegung

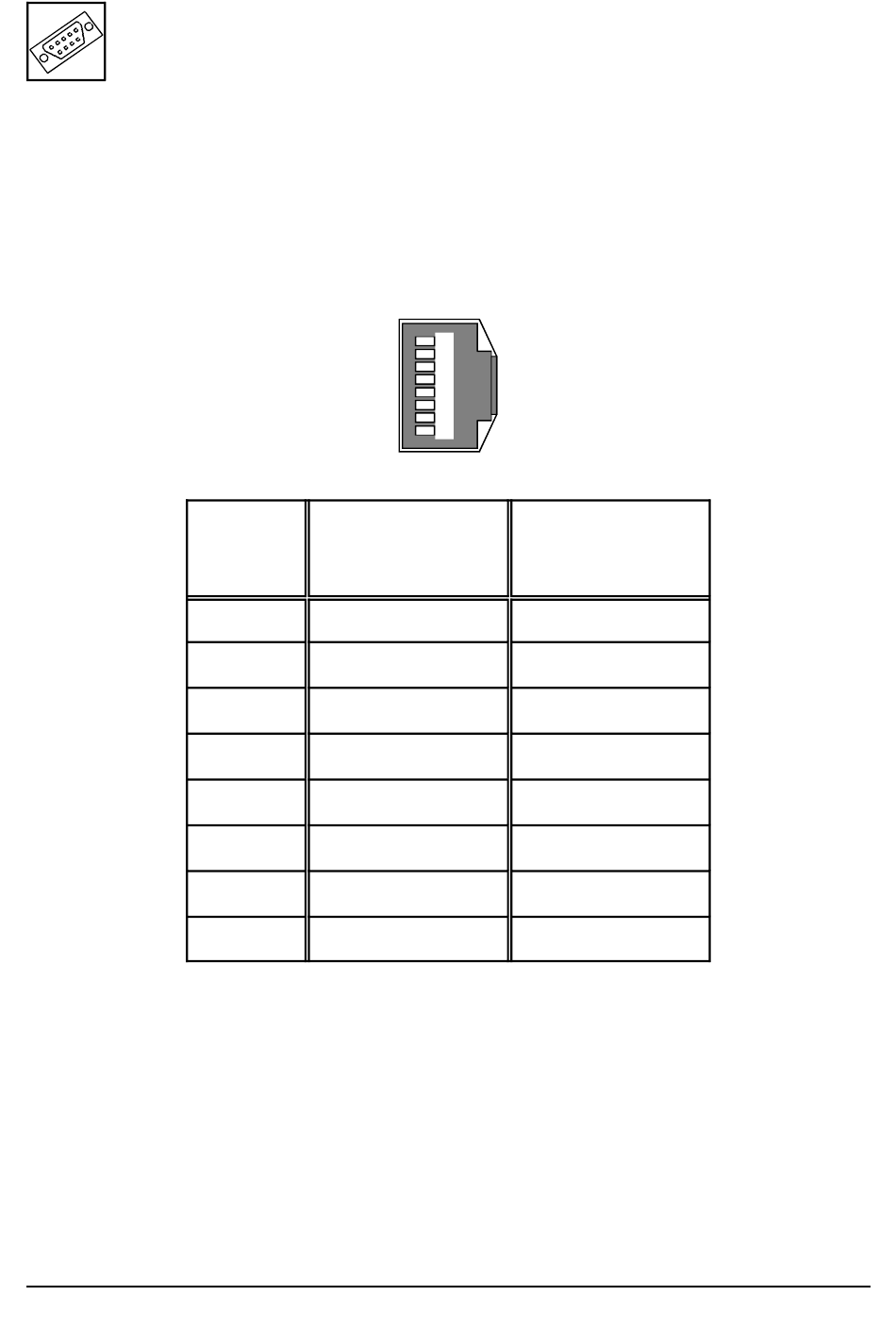

5.1 Ethernet 10BASE-T, 100BASE-TX, 1000BASE-T-Anschluss (X320, X420)

Steckertyp (Gerätestecker): RJ45-Buchse
8-polige RJ45-Buchse
Seite 16 von 19

Pin-Zuordnung:

Port 1
Pin X420
Signal
8 TP082 (CT0-)
7 TP072 (CT0+)
6 TP062 (RxD-)
5 TP052 (CT1-)
4 TP042 (CT1+)
3 TP032 (RxD+)
2 TP022 (TxD-)
1 TP012 (TxD+)
Hardware-Handbuch • Dok.-Nr.: V.2088.20 / Rev. 1.0
8
7
6
Ausschnitt für
5
Fixierhebel
4
3
2
1
Port 0
X320
Signal
TP081 (CT0-)
TP071 (CT0+)
TP061 (RxD-)
TP051 (CT1-)
TP041 (CT1+)
TP031 (RxD+)
TP021 (TxD-)
TP011 (TxD+)
PMC-ETH2/GB-RJ45
