EG-Konformitätserklärung Hersteller: JF-Fabriken - J.Freudendahl A/S DK 6400 SØNDERBORG DANMARK Tel. +45-74125252 Erklärt hiermit, daß CM 1900 Maschine typ: CM 2250 CM 225 a: in Übereinstimmung mit den Bestimmungen der RICHTLINIE DES RATES vom 14. Juni 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten für Maschinen (89/392/EWG, geändet durch die...

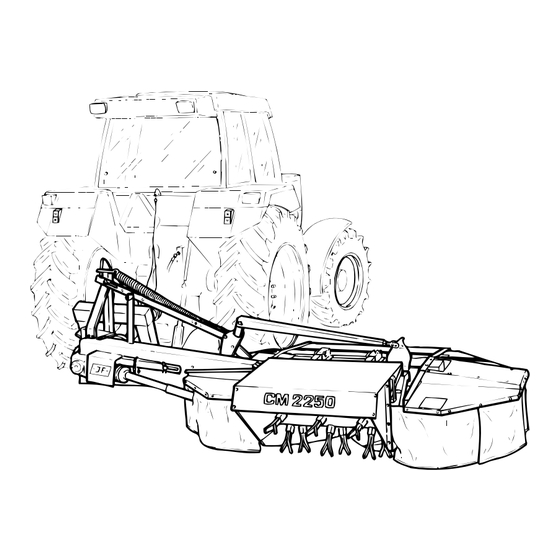

GEBRAUCHSANLEITUNG für ROTORMÄHER TECHNISCHE DATEN: CM 1900 CM 2250 CM 225 Arbeitsbreite 1,90 m 2,25 m 2,25 m Flächenleistung, bis zu 2,0 ha/h 2,4 ha/h 2,4 ha/h Kraftbedarf bei 540 u/ min., ab 35 kw/ 48 PS 36 kw/ 50 PS 36 kw/ 50 PS...
ANBAU AM SCHLEPPER Erstmontage FIG.1 Die Feder mit dem Spannbeschlag (Werkzeugkasten) spannen. Die gelbe Stoppklinke vorschieben. FIG.2 Die Unterlenker am Anbaurahmen befestigen. Die Zapfen an die Schlepperbreite anpassen, indem die Bolzen gelockert werden. Dann den Oberlenker befestigen. Die Schlepperunterlenker seitenstabilisieren, so dass die Maschine wolle Schwadbreite hat.
EINSATZ IM FELD In Arbeitsstellung den Oberlenker so einstellen ,dass die Gleitkufen waagereght oder eine geringe Neigung nach vorne haben. Eine Neigung nach hinten ist ungünstig. In dieser Position erfolgt ein Nachschniden. Die Maschine auf volle Drehzahl- 540 U/min. - bringen, bevor in das Mähgut hineingefahren wird.
FIG.14 Das mitgelieferte Werkzeug in das Loch der Trommelplatte einsetzen, etwas drehen und mit einem Druch die Klinge befreien. FIG.15 Eine neue orginale JF- Messerklinge einsetzen. Mit Rücksicht auf das Gleichgewicht der Trommeln, Sollten die Messer jeweils pro Satz ausgewechselt werden.
FIG.19 Die beiden Zapfen B entfernen. Den Crimper nach hinten ziehen und die Ge- lenkwelle vom Winkelgetriebe abmontieren. FIG.20 Das Tuch mit der Schiene vor dem Loch befestigen. Best. Nr. CM 1900: 4220-1238 Best. Nr. CM 2250: 4220-1228 FIG.21 Die Gelenkwelle des Crimpers ist mit Sicherungsbolzen C versehen, der bei Überlastung des Crimpers abreisst.
Seite 13
FIG.23 Bei CM ohne Crimper das Schutzblech anmontieren. (CM 2250) FIG.24 Schutztuch anmontieren. Fig.25 Montierung der Schwadbleche. Die Konsole mit 2 Schrauben in den U-Stücken, die am Winkelgetriebe angeschweisst sind, und in den Löchern am Rand befestigen. Die Schwadbleche lose in den länglichen Löchern des Halters anbringen. FIG.26 Den Halter an die Konsole anmontieren ( 3 Möglichkeiten ).
Seite 15
ANBAU DES CRIMPERS FIG.27 Das linke Schutzblech mit Ausschnitt für die Gelenkwelle montieren. FIG.28 Konsole für den Anbau des Crimpers sowie Zwischenlagen für sehr hohe Schnitthöhe. FIG.29 Den Crimper anbringen und mit Zapfen sichern. FIG.30 Anschlag für Arm montieren. FIG.31 Das Winkelgetriebe an die Riemenscheibe befestigen ( 3 Schrauben ). FIG.32 Mitnehmer an die Rotore anshrauben.
Seite 17
HYDRAULISCHER HEBEZYLINDER (Sonderausrüstung) FIG.35 Für kleinere Slepper kann der CM 1900/2250 mit einem hydraulischen Hebezylinder für die Senkrechtstellung ausgerüstet werden. Der Schwerpunkt verlagert sich dadurch nach vorne und die erforderliche Hubkraft wird vermindert. Für den Transport die Maschine mit der Hydraulik senkrecht stellen. Die Maschine wird automatisch verriegelt.
Seite 19
Reparaturarbeiten wurden durch Unkundige durchgeführt. Es wurden keine Original – Ersatzteile verwendet. JF ist durch evtl. Fehler nicht verantwortlich für Verdienstausfall oder Rechtserfordernis, weder dem Eigentümer noch Dritten gegenüber. Ebenfalls haftet JF nicht für Arbeitslohn, ausser den geltenden Vereinbarungen im Zusammenhang mit Austausch von Garantieteilen.
Seite 20
Fabriken/Factory Lindeallé, Sønderborg M T 22 00 0 Fabriken/Factory Ulkebøl, Sønderborg PIDX-099X-02 CM 1900/CM 2250/CM 225 0401 JF-Fabriken - J. Freudendahl A/S DK-6400 Sønderborg - DANMARK Tel: (+45) 74 12 52 52 Fax: (+45) 74 42 58 08 Fax: (+45) 74 42 55 41 www.jf.dk...
