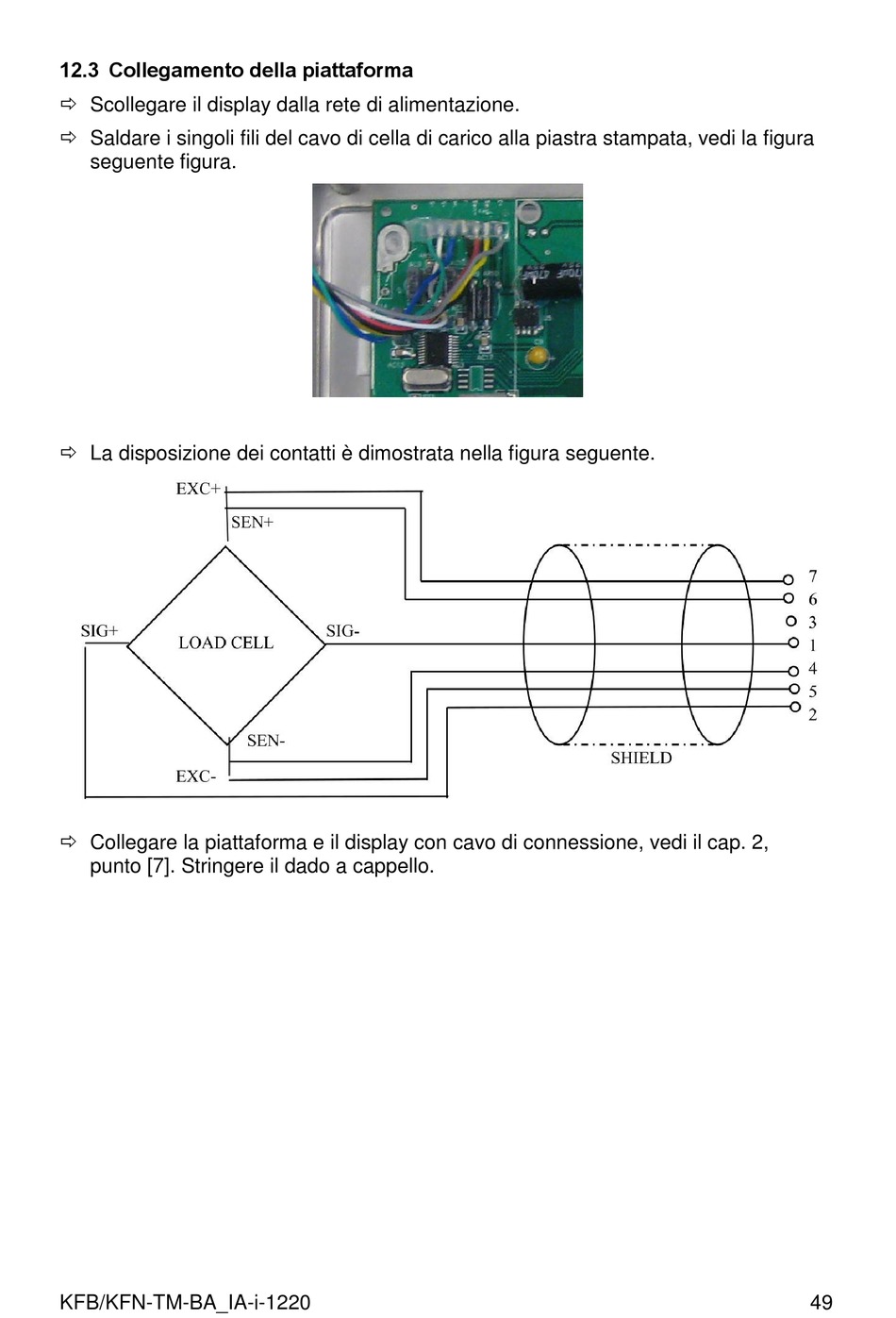

12.3 Collegamento della piattaforma
Scollegare il display dalla rete di alimentazione.
Saldare i singoli fili del cavo di cella di carico alla piastra stampata, vedi la figura
seguente figura.
La disposizione dei contatti è dimostrata nella figura seguente.
Collegare la piattaforma e il display con cavo di connessione, vedi il cap. 2,
punto [7]. Stringere il dado a cappello.
KFB/KFN-TM-BA_IA-i-1220
49
